Охранная система Мангуст при всей своей простоте конструкции и сравнительно небольшой цене, вполне надежно справляется с задачей по защите дверей автомобиля, его багажника, капота и внутрисалонного пространства от взлома и несанкционированного проникновения.
Самостоятельная установка сигнализации мангуст вполне возможна, однако при этом рекомендуется придерживаться определенных правил и некоторых рекомендаций.
Прежде всего, перед началом любых работ, связанных с электрическими и электронными системами автомобиля, следует отключить минусовой силовой кабель от соответствующей клеммы аккумулятора.
Центральный блок сигнализации удобнее всего устанавливать внутри салона, в месте удаленном от источников тепла и влаги.
Антенну радиоприемного устройства размещают как можно выше, что позволит достичь максимальной дальности приема сигнала от управляющего брелока, при этом антенна должна быть максимально удалена от металлических элементов кузова и жгутов штатной электропроводки машины. Не следует изменять исходную длину антенны.
Сирену, как правило, устанавливают в двигательном отсеке, в зоне максимально защищенной от нагрева и попадания воды. В целях дополнительной защиты от попадания влаги и мусора рупор этого устройства следует направить вниз или в сторону (только не вверх). При закрытом капоте доступ к этому устройству должен быть невозможен, в том числе и со стороны днища автомобиля. Если сирена оснащена автономным питанием, то необходимо предусмотреть наличие свободного доступа к замку сервисного управления.
Датчик удара крепят в салоне автомобиля, непосредственно на металл кузова с помощью саморезов либо надежного клея. Эффективнее всего датчик действует в случае его размещения как можно ближе к продольной оси машины.
Концевые выключатели должны находиться на защищенных от влаги участках капота и багажника. Во избежание созданий условий, приводящих к ложному срабатыванию автосигнализации необходимо следить за тем, чтобы свободный ход чувствительных элементов концевиков был не менее 5 мм.
Ваша новая охранная система будет безотказно служить вам долгие годы только в том случае, если все ее основные цепи будут защищены плавкими предохранителями номиналами на соответствующие рабочие токи:
![](/003images/2013.7.12-1-1.jpg)
Самостоятельная установка сигнализации мангуст вполне возможна, однако при этом рекомендуется придерживаться определенных правил и некоторых рекомендаций.
Прежде всего, перед началом любых работ, связанных с электрическими и электронными системами автомобиля, следует отключить минусовой силовой кабель от соответствующей клеммы аккумулятора.
Центральный блок сигнализации удобнее всего устанавливать внутри салона, в месте удаленном от источников тепла и влаги.
Антенну радиоприемного устройства размещают как можно выше, что позволит достичь максимальной дальности приема сигнала от управляющего брелока, при этом антенна должна быть максимально удалена от металлических элементов кузова и жгутов штатной электропроводки машины. Не следует изменять исходную длину антенны.
Сирену, как правило, устанавливают в двигательном отсеке, в зоне максимально защищенной от нагрева и попадания воды. В целях дополнительной защиты от попадания влаги и мусора рупор этого устройства следует направить вниз или в сторону (только не вверх). При закрытом капоте доступ к этому устройству должен быть невозможен, в том числе и со стороны днища автомобиля. Если сирена оснащена автономным питанием, то необходимо предусмотреть наличие свободного доступа к замку сервисного управления.
Датчик удара крепят в салоне автомобиля, непосредственно на металл кузова с помощью саморезов либо надежного клея. Эффективнее всего датчик действует в случае его размещения как можно ближе к продольной оси машины.
Концевые выключатели должны находиться на защищенных от влаги участках капота и багажника. Во избежание созданий условий, приводящих к ложному срабатыванию автосигнализации необходимо следить за тем, чтобы свободный ход чувствительных элементов концевиков был не менее 5 мм.
Ваша новая охранная система будет безотказно служить вам долгие годы только в том случае, если все ее основные цепи будут защищены плавкими предохранителями номиналами на соответствующие рабочие токи:
- Цепи блокировки силовой установки – 30А;
- Цепи внешнего освещения – 10А;
- Цепи управления работой центрального замка – 15А.

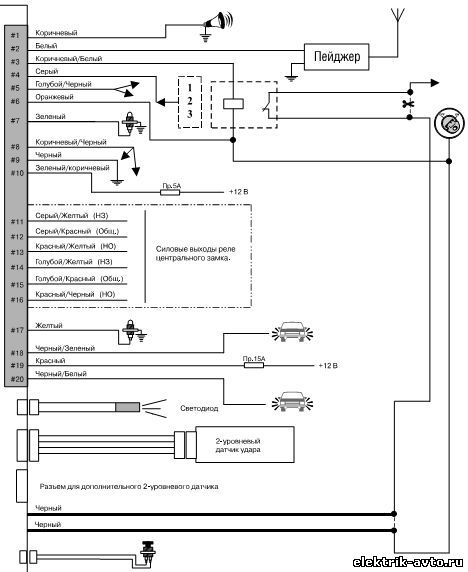

- Контакт №1 – коричневый провод (выход на сирену);
- Контакт №2 – белый провод (выход на пейджер/клаксон);
- Контакт №3 – коричнево-белый провод (выход на блокировку);
- Контакт №6 –оранжевый провод (зажигание);
- Контакт №7 – зеленый провод («минус» концевика двери);
- Контакт №9 – черный провод (общий корпус);
- Контакт №10 – зелено – коричневый провод (+12В питания основного блока);
- Контакт №17 – желтый провод (плюс концевика двери водителя);
- Контакт №19 – красный провод (аварийное питание +12В на включение фонарей).
![](/003images/2013.7.12-1-1.jpg)
