Подключение магнитолы Akai

Автомагнитолы бренда Акай пользуются устойчивой популярностью у владельцев самых разных марок автомобилей за свою высокую надежность и традиционно хорошее качество воспроизведения звука. Несмотря на то, что установка магнитолы  Akai  своими руками, как правило, не вызывает особых затруднений,при выполнении данной процедуры все же требуется соблюдать определенные правила, направленные на как на сбережение дорогостоящей электроники автомобиля, так и на достижение оптимальных условий эксплуатации самой магнитолы.

Рекомендации общего характера

Перед началом работ, с целью соблюдения мер безопасности следует отключить от минусовой клемме аккумулятора силовой провод;

Основной блок  рекомендуется устанавливать  в специально отведенный для этих целей отсек  с размерами  182×53мм, удаленный от источников тепла и скрытый от прямых солнечных лучей;

По окончании работ основной блок должен оставаться под углом не более 30° от горизонтальной поверхности. В противном случае может быть нарушена нормальная работоспособность изделия;

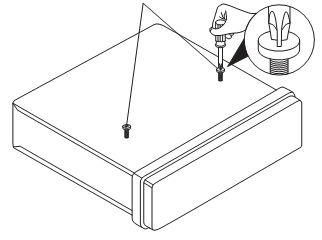

Перед установкой приемника с верхней его крышки необходимо удалить два транспортировочных винта.

Рекомендуемые способы по установке радиоприемника

По желанию исполнителя работ автомагнитола  Акай может быть установлена как спереди так и сзади приборной панели автомобиля.

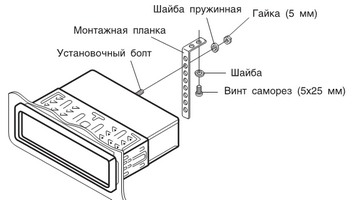

 По первому варианту  в монтажное окно предварительно  вставляется установочная рама (из комплекта изделия), которая  закрепляется методом отгиба специальных язычков, расположенных по периметру рамы.

Далее, до окончательной установки, к радиоприемнику подключаются антенный кабель и все остальные соединительные жгуты.

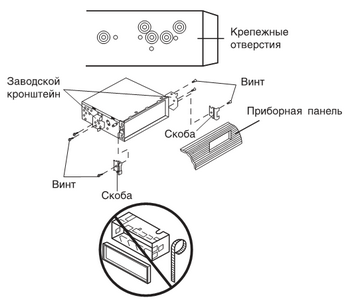

 Для таких автомобилей как  TOYOTA и  NISSAN более удобным является второй вариант установки автомагнитолы, при котором используются монтажные отверстия  на боковых поверхностях блока и имеющие соответствующую маркировку ( Т для TOYOTA и N для NISSAN), а также идущие в комплекте кронштейны, скобы и винты  5×5 мм или 4×5 мм. При  таком варианте  установки  в упомянутой выше раме необходимость отпадает.

Подключение основных элементов  мультимедийной системы Akai

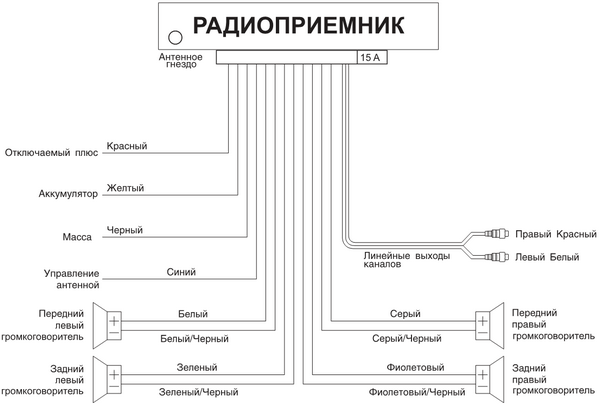

Приведенная ниже схема подключения автомагнитолы Akai позволяет без особого труда выполнить  подсоединение  всех сопутствующих элементов системы, используя либо универсальный разъем ISO (используя переходной разъем), либо подключая провода и жгуты напрямую, руководствуясь указаниями схемы и цветной маркировкой. Обращается внимание, что выполняя подсоединение динамиков категорически запрещено подключение минусовых проводов непосредственно на корпус автомобиля, минуя штатную разводку внутри основного блока.  В случае возникновения необходимости в наращивании отдельных жгутов следует использовать провода такого же или большего диаметра. Для повышения надежности работы все неразъемные соединения рекомендуется зафиксировать пайкой. Основное питание автомагнитолы не рекомендуется подсоединять к аккумуляторной батарее  напрямую, в обход замка зажигания, так как в случае длительной стоянки это может привести к быстрому разряду АБ.
