подключение магнитолы Lada

Сравнительно недавно предприятия АвтоВАЗа начали комплектовать свои автомобили магнитолами Lada. Как оказалось, основой для новой линейки мультимедийных устройств послужили разработки достаточно известного бренда Mystery и, в целом, с учетом комплексной оценки сочетания, цены качества и надежности новинка от российского автомобильного концерна может составить вполне достойную конкуренцию более именитым производителям электроники. Следует отметить, что автомагнитола Лада не особа требовательна к условиям установки и комплект данного устройства, приобретенного в магазине, вполне может самостоятельно смонтировать автолюбитель, владеющий средними техническими навыками при соблюдении, разумеется, определенной последовательности и основных правил.

Общие рекомендации по установке автомагнитолы Lada

• Магнитолу рекомендуется устанавливать в специальный отсек на приборной панели, который позволяет поместить блок, имеющий базовые размеры 182×53мм;
•  При установке рекомендуется использовать только комплектующие, входящие в комплект устройства. Использование сторонних элементов, например, более длинных винтов (саморезов) может привести к поломке мультимедийной системы или отдельных деталей самого автомобиля;
•  Установленная магнитола не должна вносить помех для водителя, а также не должна быть предметом, способным стать причиной травматизма при внезапной остановке;
• Нормальная работа магнитолы после окончания монтажа гарантируется только в том случае, если угол наклона основного блока не превышает 30° от горизонтальной поверхности;
•  На место установки магнитолы не должны попадать прямые солнечные лучи, а также горячий воздух от печки либо от других источников сильного тепла;
•  Перед установкой магнитолы необходимо вывернуть с ее верхней панели два транспортировочных винта.

•  Во избежание случайных отказов вследствие коротких замыканий необходимо отсоединить отрицательную клемму аккумуляторной батареи;
•  Новая магнитола упакована в сборе с монтажной корзиной, поэтому на подготовительном этапе следует снять декларативное обрамление и при помощи специальных ключей (их вставляют в пазы на боковых поверхностях передней панели), извлечь магнитолу из установочной рамы, без особых усилий вытянув ее на себя;
• Далее монтажная рама устанавливается в отсек на приборной панели и закрепляется в нем при помощи отгибаемых «язычков». Обращается внимание, что не все «язычки» предназначены для любых марок автомобилей, поэтому использовать следует только самые подходящие для данного конкретного случая;
•  Выполняются все электрические соединения, при этом особое внимание уделяется тому, чтобы случайно не защемить или не пережать какой-нибудь кабель или отдельный провод;

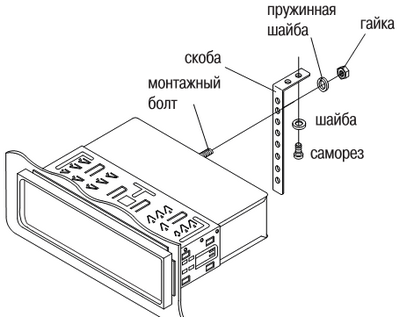

• Основной блок автомагнитолы вставляется до упора в раму (до срабатывания пружин в боковых пазах). Тыловая часть основного блока закрепляется с использованием металлической скобы, шайбы и гайки. Крепиться скоба к монтажному болту в тыловой части магнитолы. При необходимости разрешается скобу слегка подогнуть.

 После окончания указанных действий магнитолу можно проверить на работоспособность.

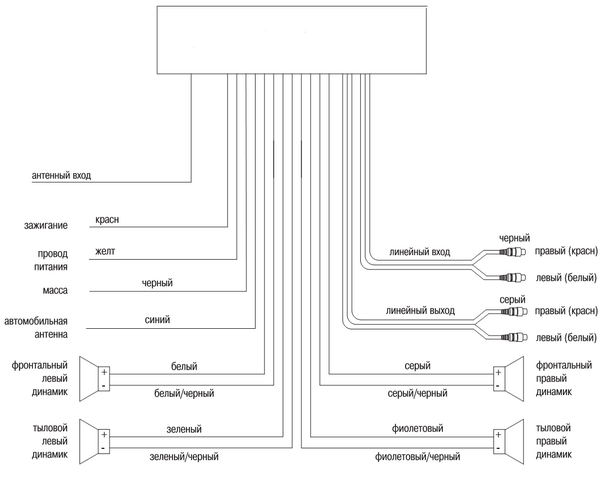

Приведенная ниже схема подключения магнитолы Lada дает общее представление о соединении всех компонентов мультимедийной системы с указанием цветной маркировки отдельных проводов.

Установка пульта дистанционного управления

Для облегчения управления автомагнитолой Лада в процессе движения автомобиля предусмотрен вариант крепления пульта дистанционного управления к рулю при помощи прилагаемого в комплекте кронштейна, состоящего из крепежной основы, хомута и зажимов. При необходимости кронштейн под ДУ можно устанавливать как с правой, так и с левой стороны руля.
