Обогрев дворников своими руками.
Наилучший результат получается с использованием ленты стеклоочистителя фирмы "Хорс".
![](/07/12213-0.jpg)

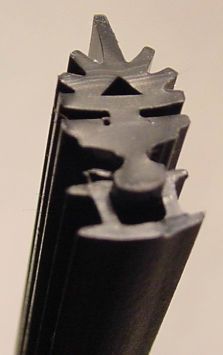

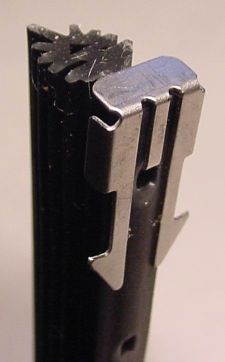

Особенностью этой конструкции является наличие сквозного отверстия в резиновой ленте и пластмассового профиля, в котором эта лента крепится
![](/07/54cba6bc7cacdfb1abd08224b4663eda.jpg)
![](/07/00053e480d6f4b621a4d521ac4ce2a30.jpg)
Для нагревателя нужна нихромовая проволока Ф0,3 мм длиной равной двум длинам дворника +200 мм. Такая проволока используется в нагревательных спиралях. Поскольку нагреватель проходит через отверстие в резине и в профиле он должен быть очень ровным. В противном случае, дворник станет кривым, и не будет прилегать к стеклу.

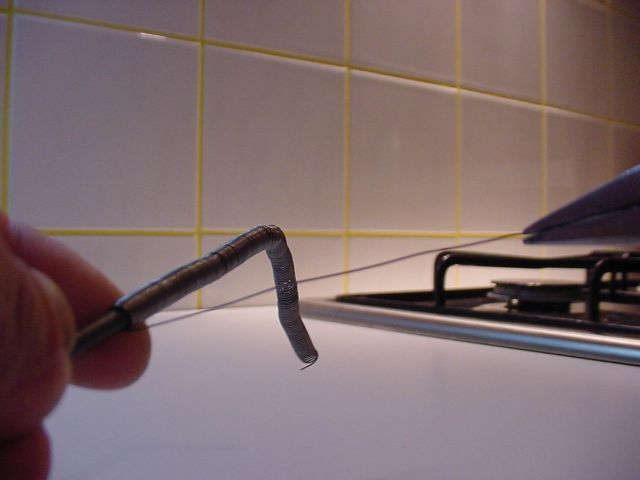

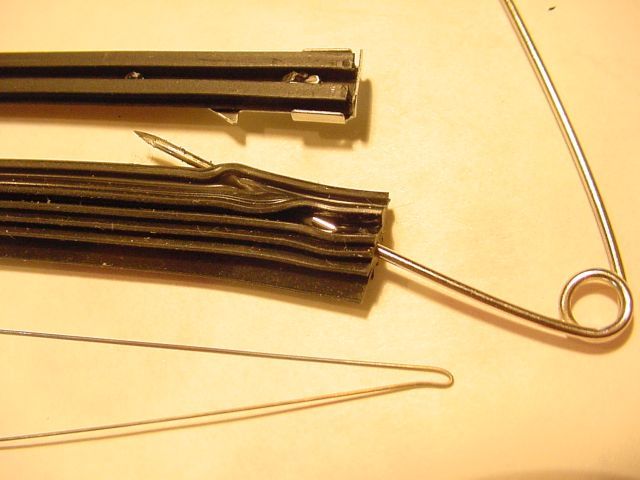

Для выравнивания спираль надевается на шило и, придерживая пальцем, вытягиваем плоскогубцами кусок проволоки, длиной примерно пол метра. Теперь, натягивая, проводим проволоку через огонь газовой горелки. Нагреваем "докрасна". Так получаем заготовку нужной длины. Хорошо, если кто-нибудь поможет вам. Отмерить на проволоке размер равный половине длины дворника +100 мм и согнуть так как показано на фото. Длинный конец проволоки вставить в отверстие резинки, а коротким концом проткнуть резинку наискосок для того, чтобы проволока не замкнула на адаптер, который стоит на профиле. Направление прокалывания показано булавкой.
![](/07/843ca6b61f8ebff2604937408ddafcec.jpg)
![](/07/d697c0d373b0007cd04bd9e03739d073.jpg)
![](/07/cd224b140ac7494a2e49cef7347f6dc7.jpg)

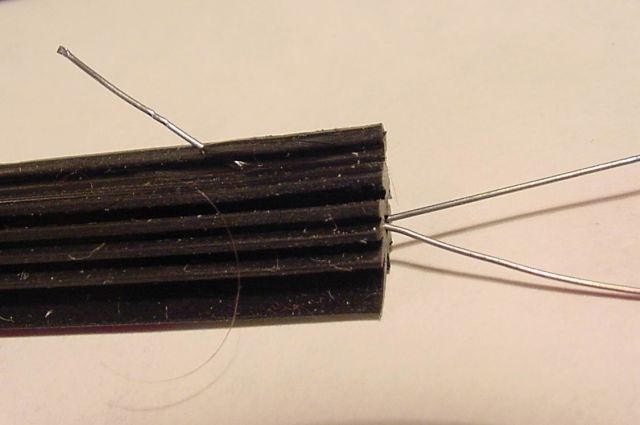

Постепенно, по очереди тянуть за оба конца проволоки до тех пор, пока она не скроется в резине. Особенно внимательно втягивать проволоку в последний момент, не допуская перекручивания. Т.к. в этом месте проволока или порвется или, в последствии, перегорит.
![](/07/e5ef559c126a032c0b18188cdd5928c7.jpg)

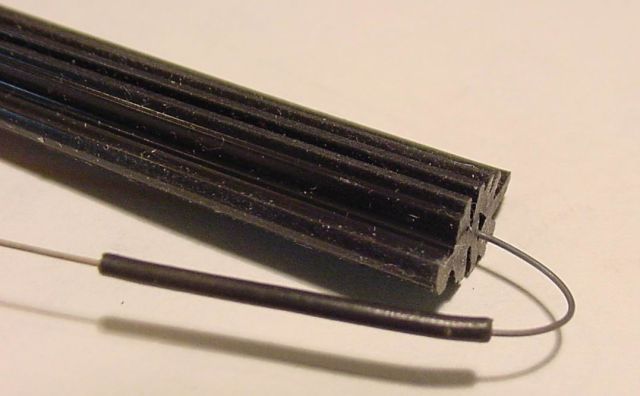

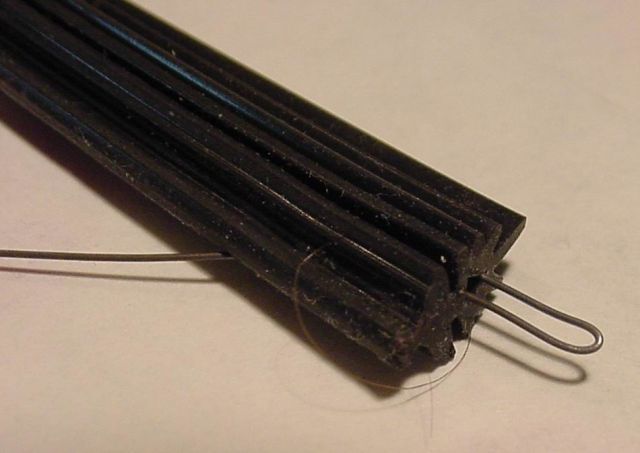

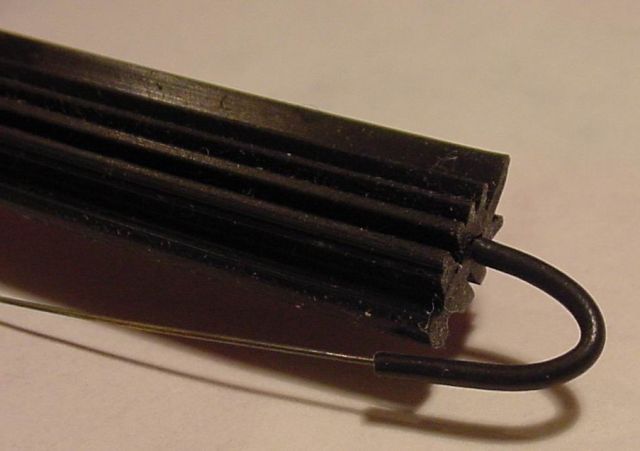

На противоположном конце делаем петлю, на которую надеваем изоляцию подходящего диаметра. Эта петля позволит в последствии компенсировать температурные деформации резины и нихромовой проволоки.
![](/07/8f76744922836ecc0dbb5eb7ea8eb906.jpg)
![](/07/2a50365c0835a98159f4764caf01c694.jpg)

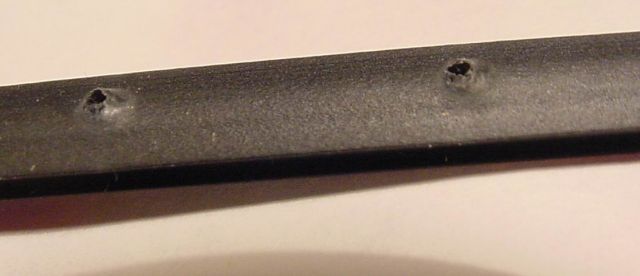

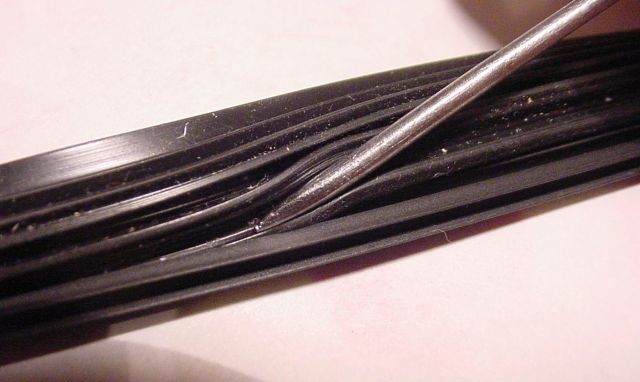

В середине пластмассового профиля прокалываем два отверстия для выводов нагревателя
![](/07/cb97ed12b88340efcac7a8c006fd906d.jpg)
![](/07/d84d6f1d4769e5acacd2d39019d15865.jpg)

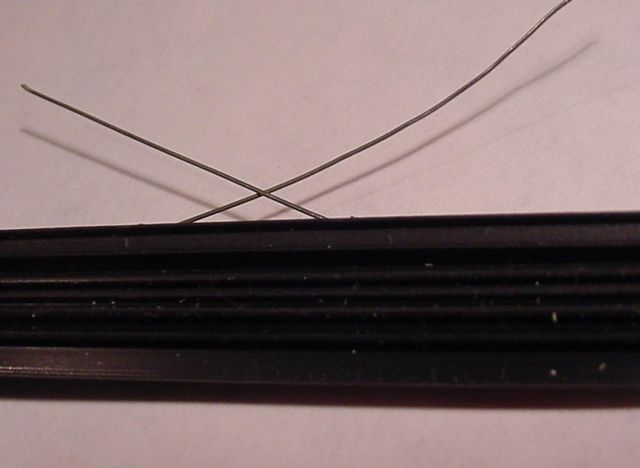

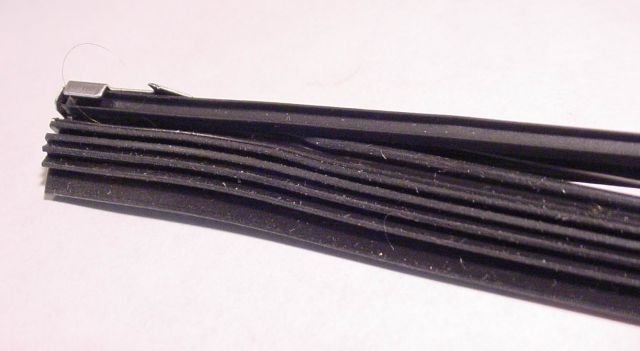

Вставляем концы нагревателя в профиль и заправляем резиновую ленту.
![](/07/e1b11bbb06812c62667658fdc75bbaf4.jpg)
![](/07/58e36a6ac93e2e0d6daaf014ba409a41.jpg)
![](/07/61ee2e0b76a8833ce37b48e3075cfb86.jpg)

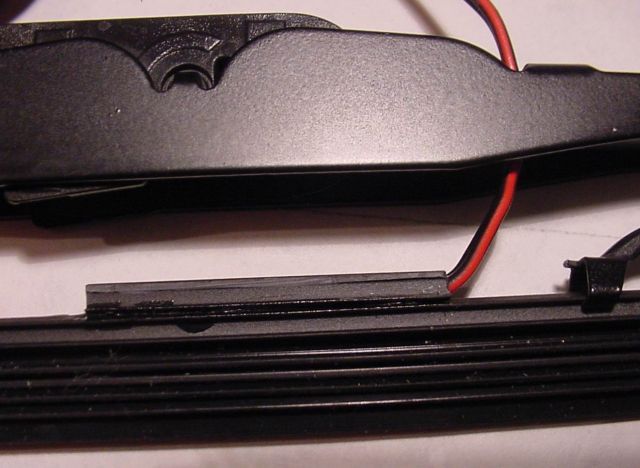

Загибаем и облуживаем концы нагревателя с применением паяльной кислоты. Припаиваем провод сечением 2х0,2 (использовал провод ШВП2х0,2) длиной 200 мм. На место выхода проводов приклеиваем дихлорэтаном обрезок профиля, который будет защищать место пайки от повреждений.
![](/07/4d64a636305e80059851f7d236ee9b59.jpg)
![](/07/15673f77a09908a83b52d8788ed360f0.jpg)

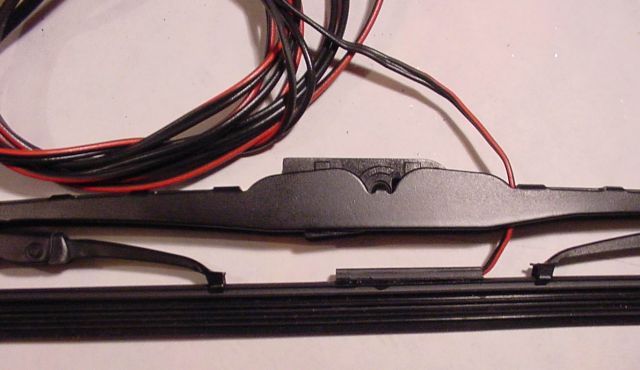

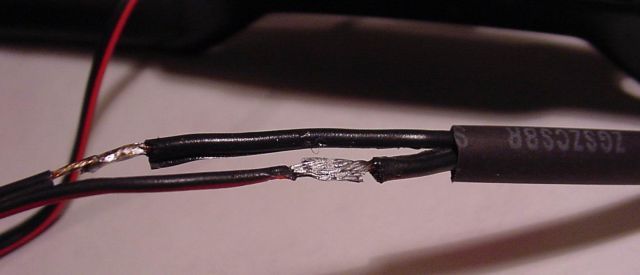

К проводу 2х0,2 припаиваем провод 2х0,35 длиной 1-1,5 метра. Место пайки закрываем термоусаживаемой трубкой. На другой конец провода устанавливаем наконечник "мама" для подключения к питанию.
![](/07/ba67f7cc1e37d1e93dc53b77ad379cd5.jpg)
![](/fa07282b90c58a194b3ce187c7018805.jpg)
Сопротивление нагревателей: для дворника длиной 45 см получается 8,8 ом.
для дворника длиной 58 см получается 11 ом.

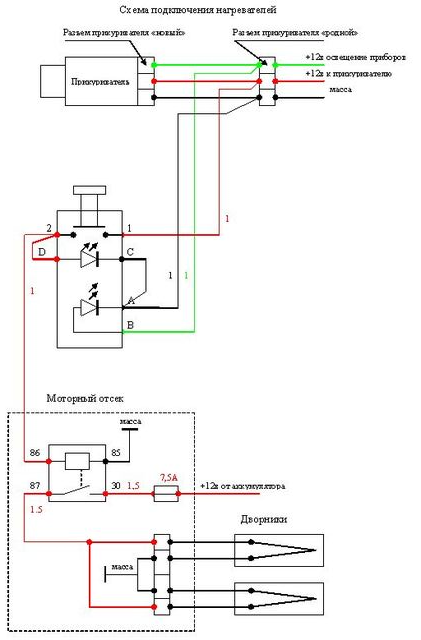

Расположение элементов.

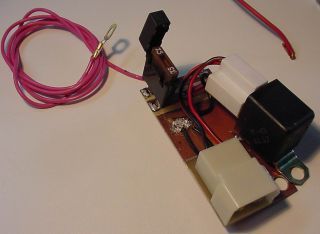

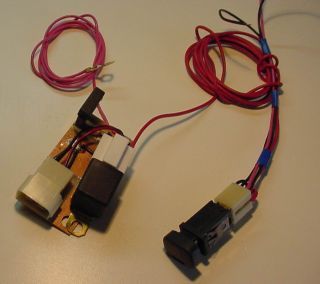

Кнопку наиболее просто подключить от прикуривателя. Остальную часть схемы лучше расположить в моторном отсеке, закрепив на шпильке, находящейся на задней стенке моторного отсека. Эта шпилька будет служить точкой подключения массы.
