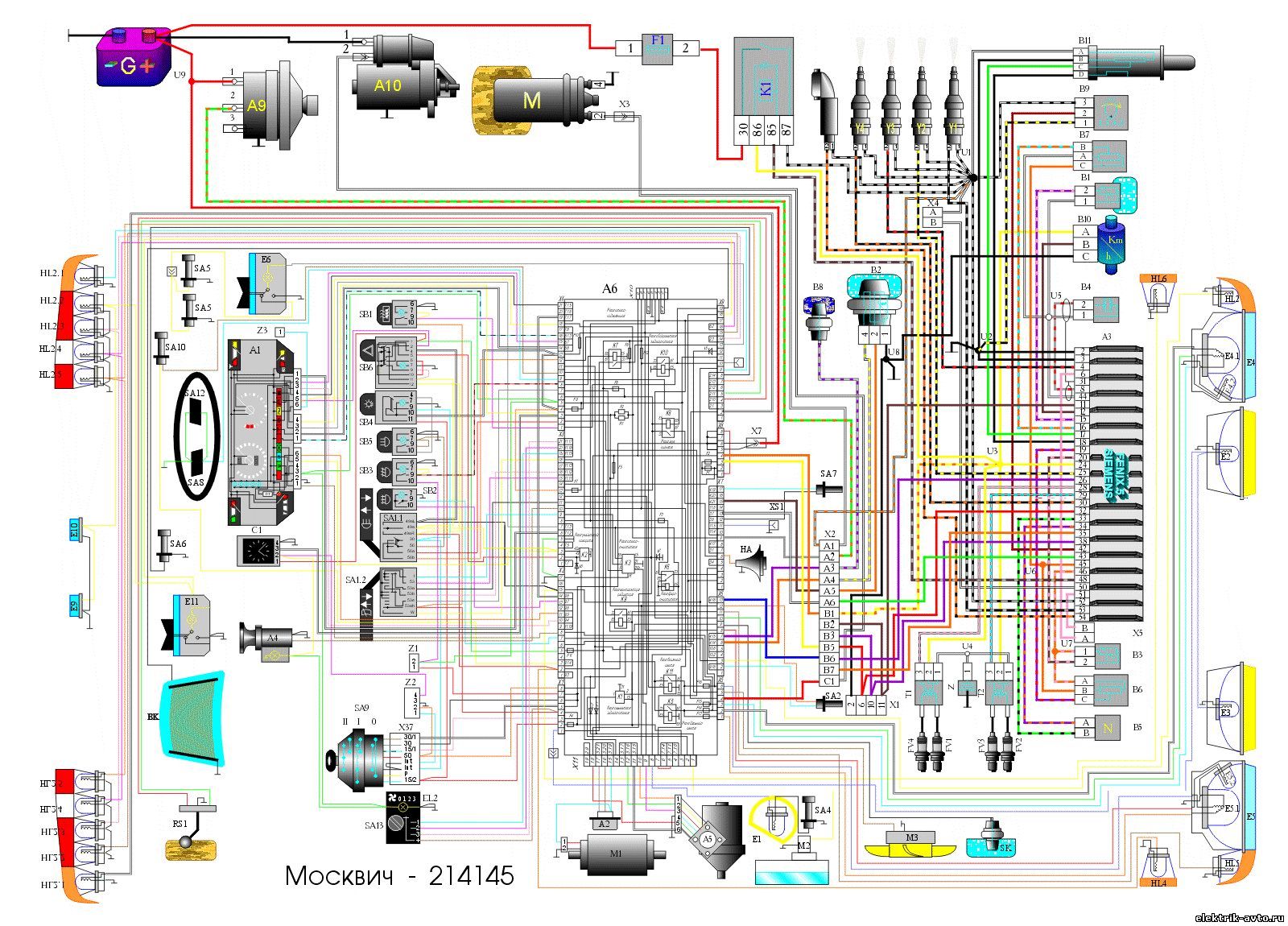

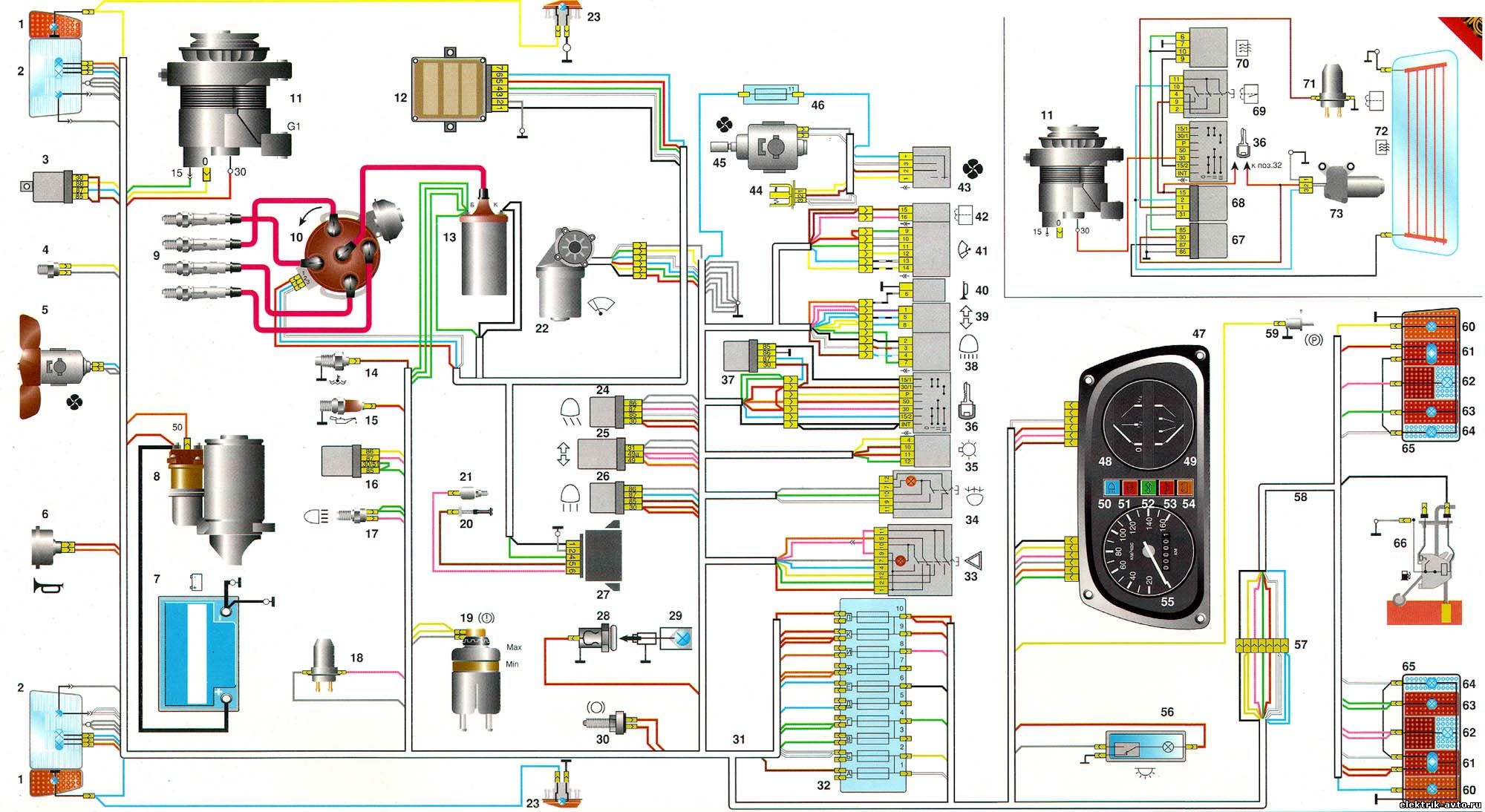

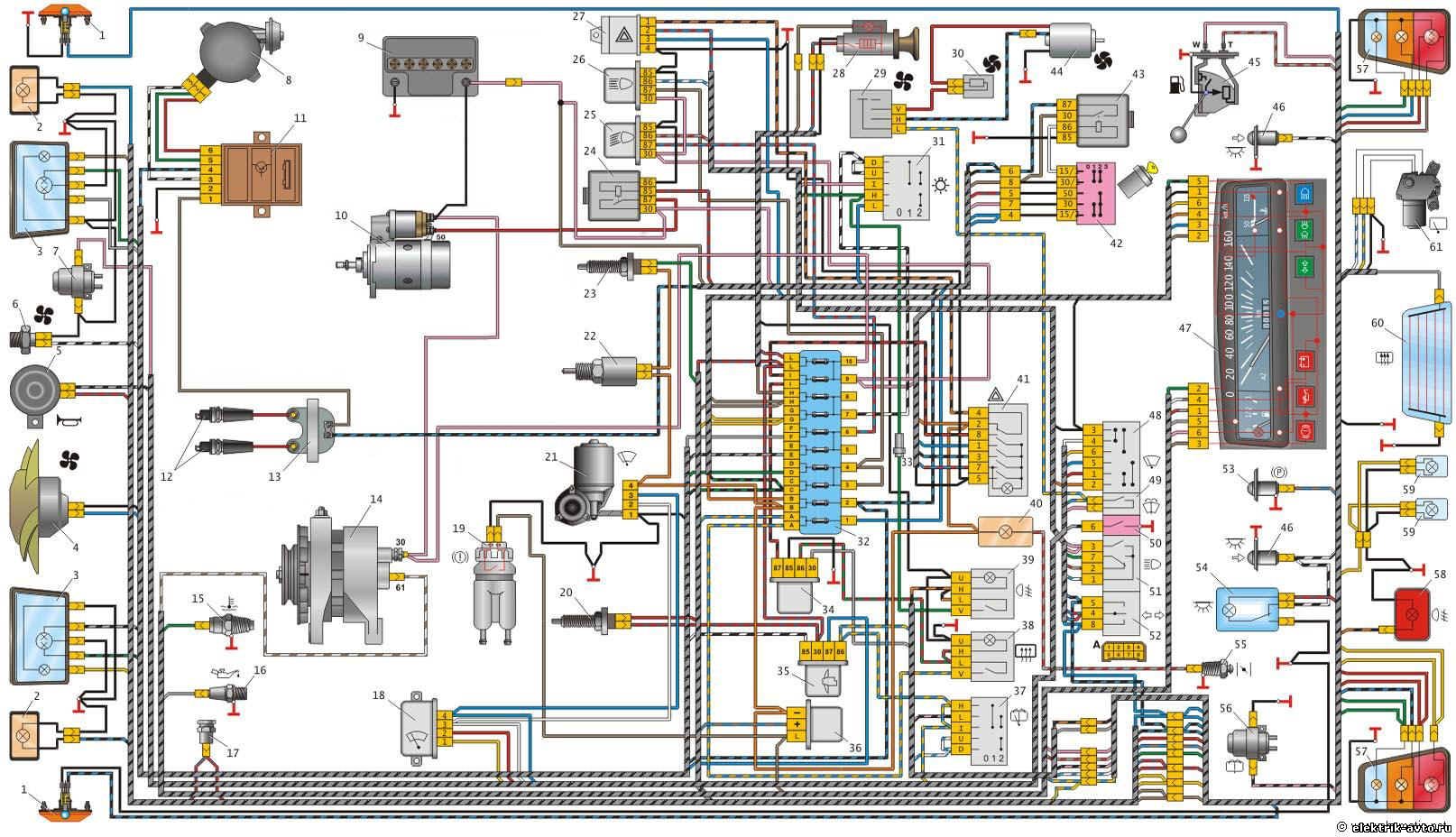

Принципиальные электросхемы автомобилей:

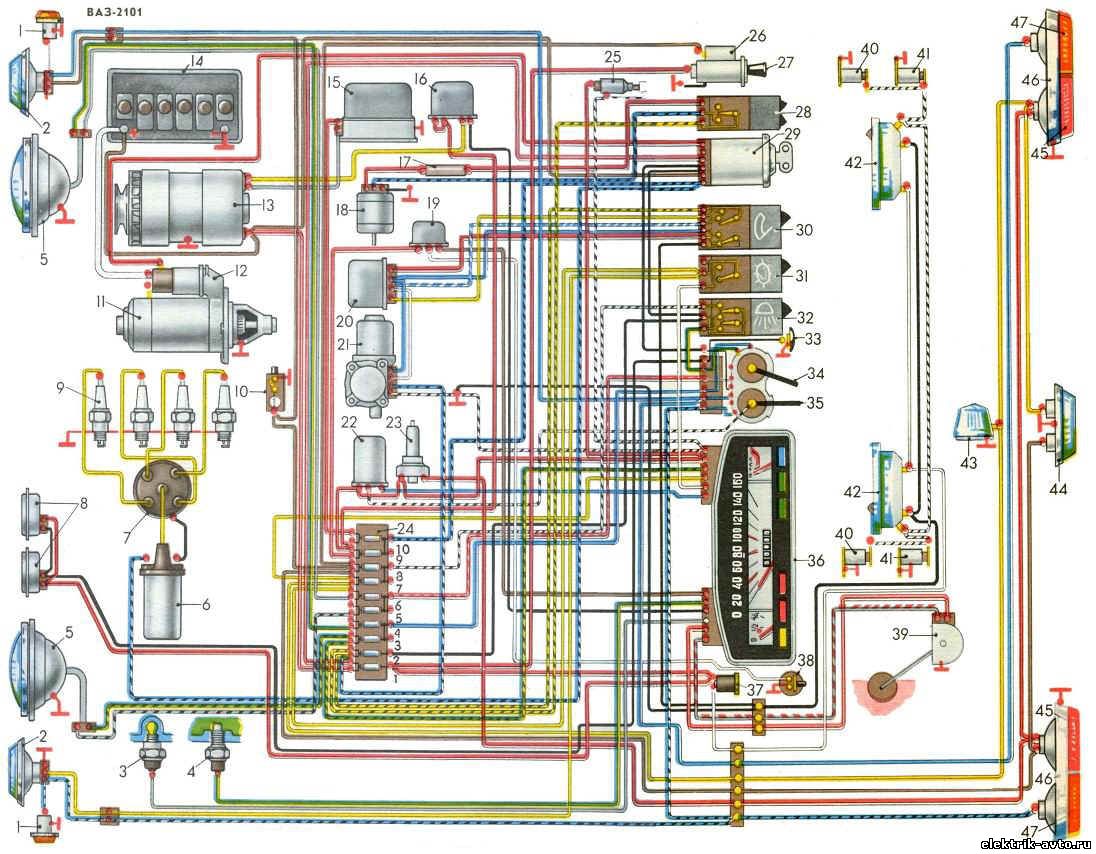

- ВАЗ 2101
- ВАЗ 21011
- ВАЗ 21013

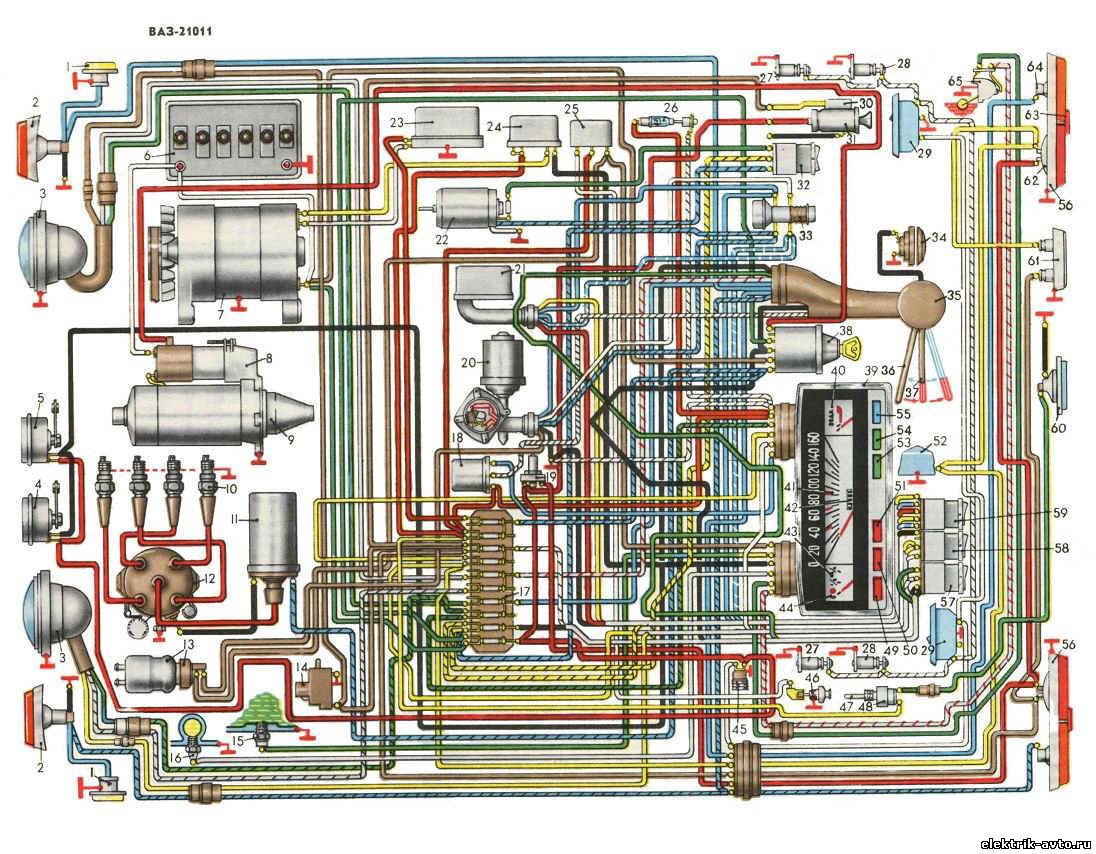

- ВАЗ 2102

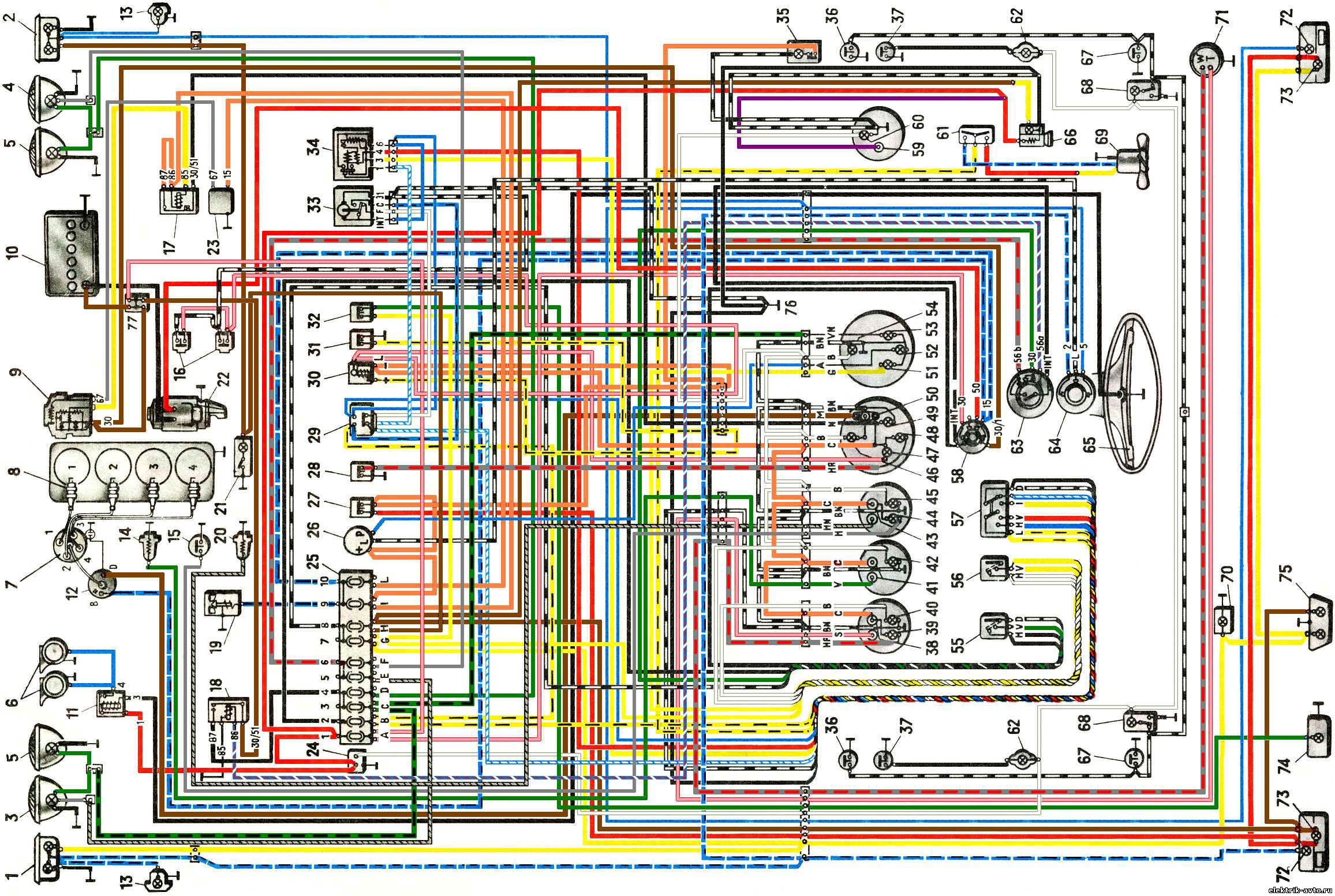

- ВАЗ 2103
- ВАЗ 2104
- ВАЗ 2105
- ВАЗ 2106_1

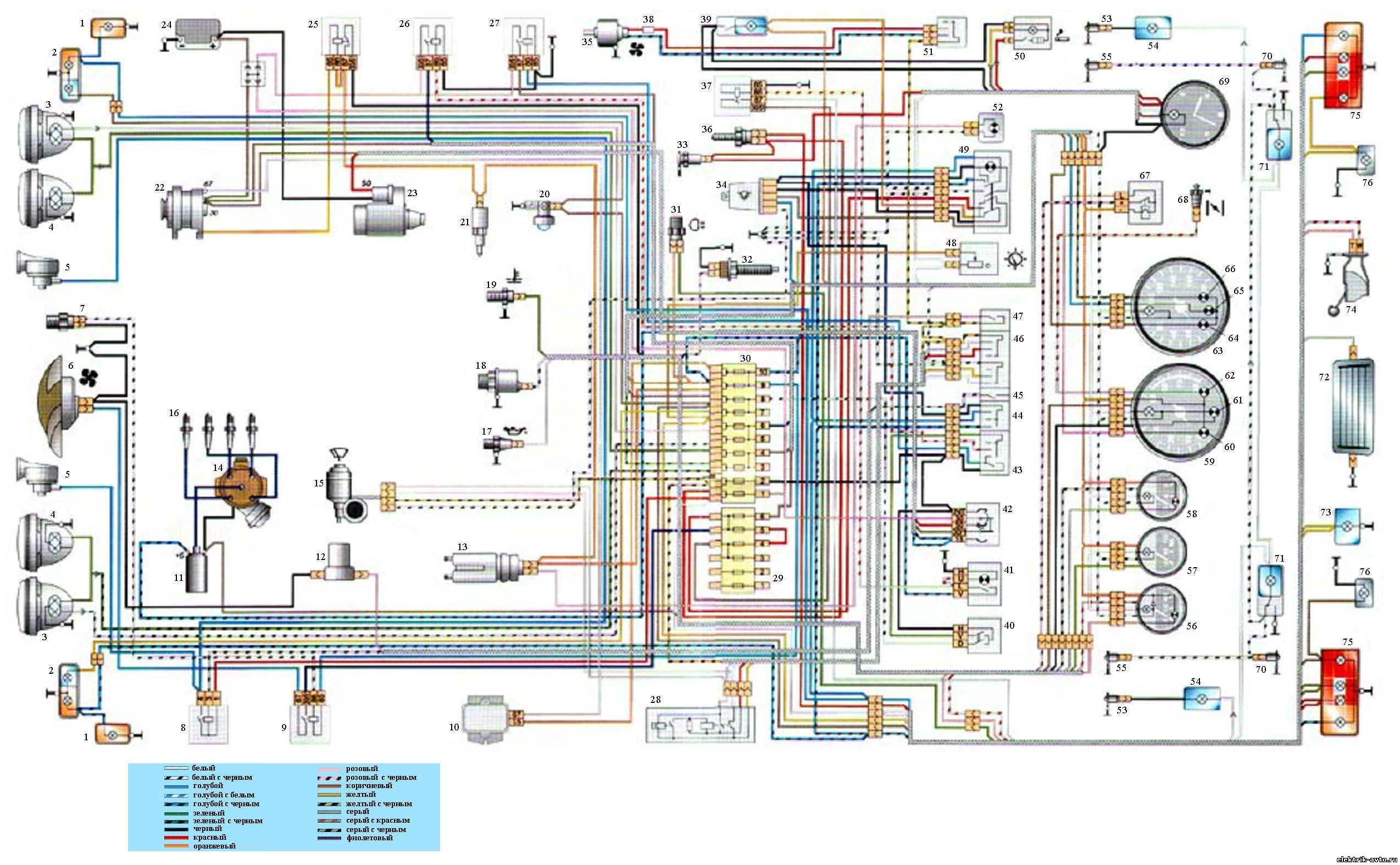

- ВАЗ 2106-2

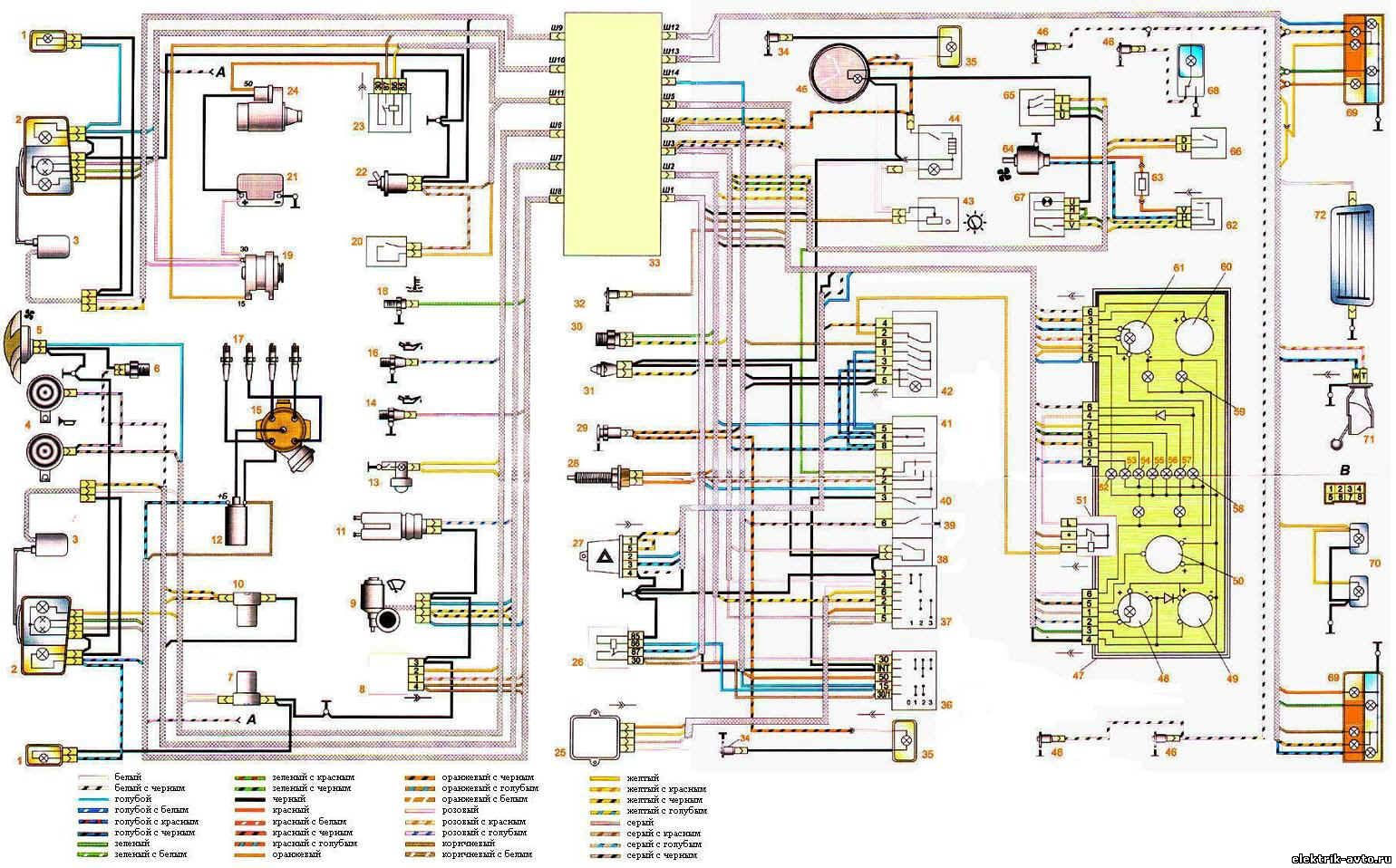

- ВАЗ 2107

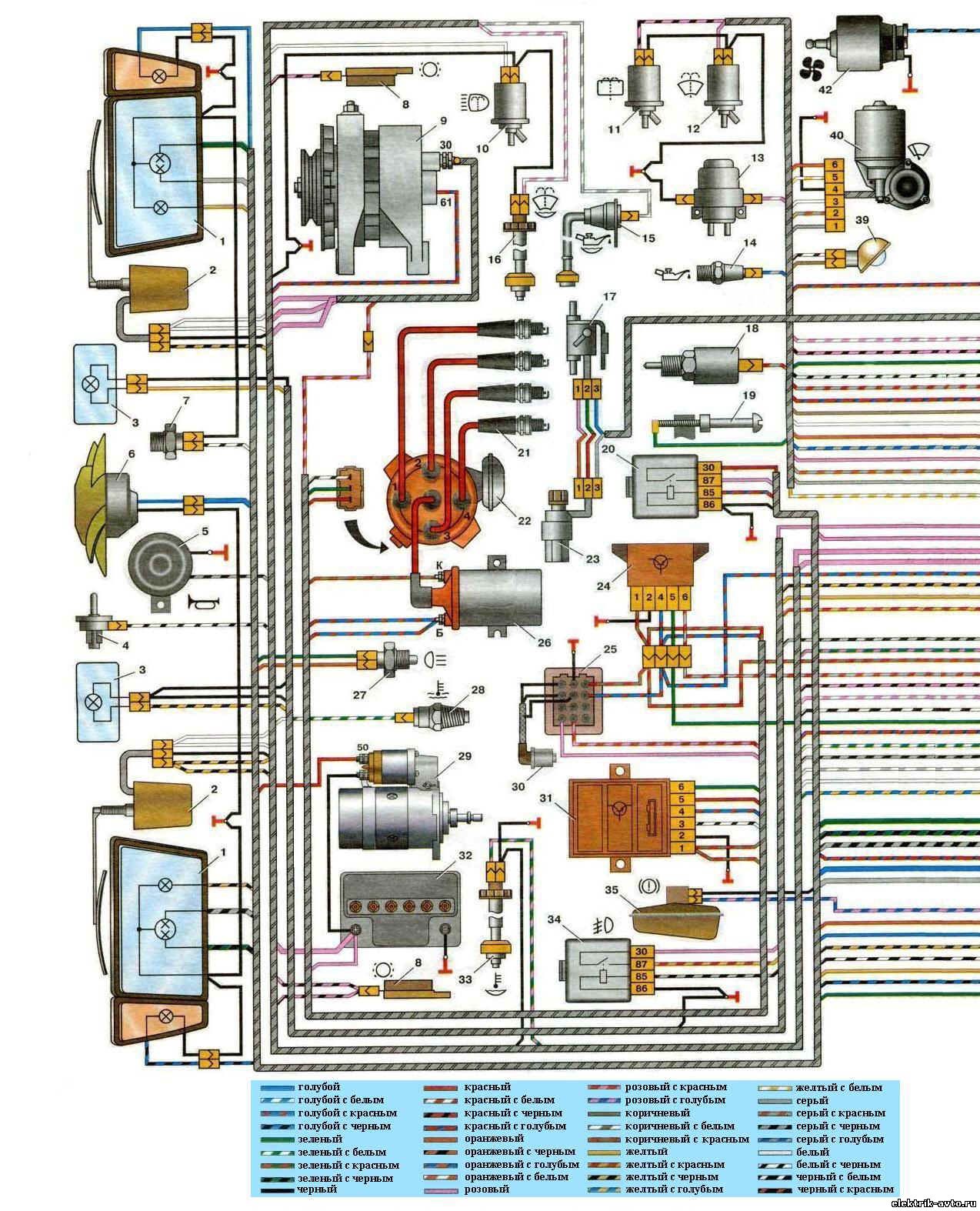

- ВАЗ 2193-99

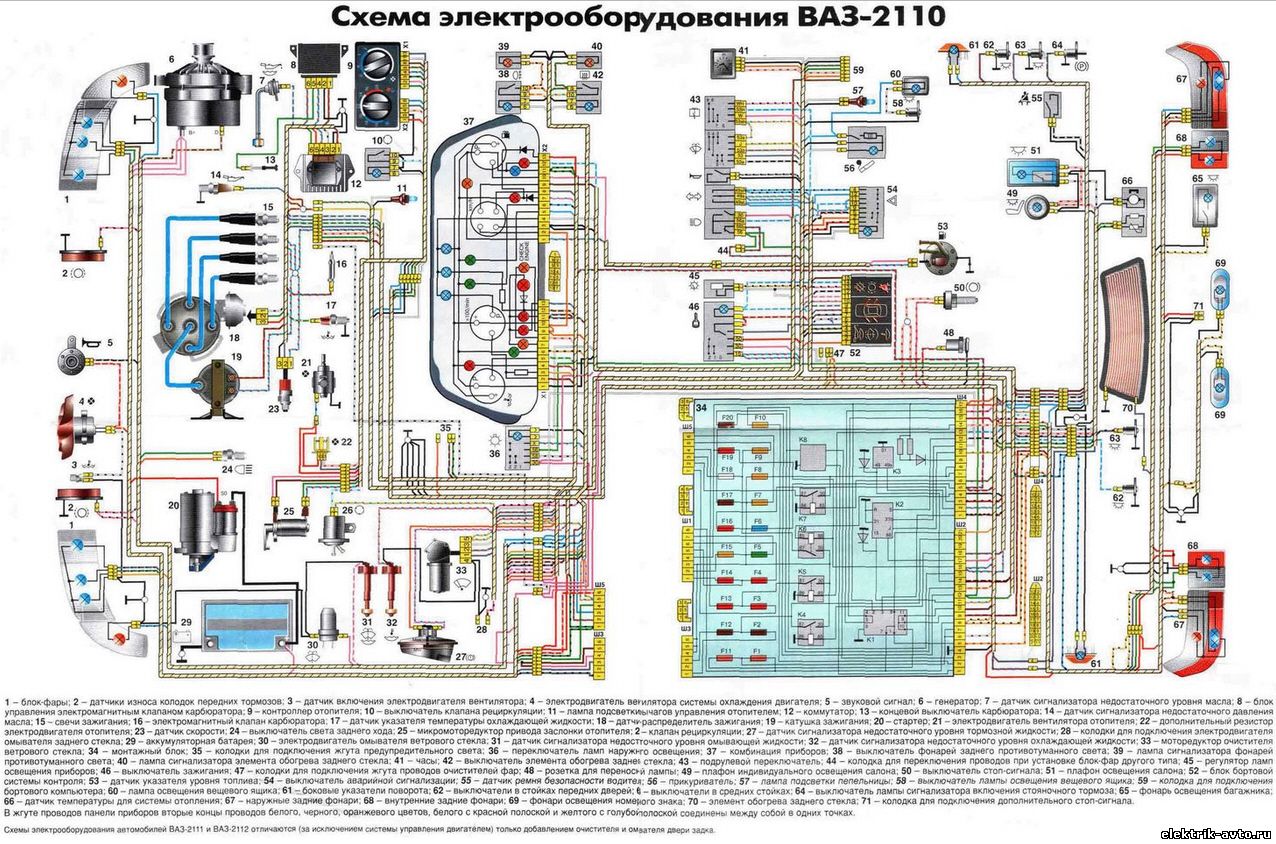

- ВАЗ 2110
- ВАЗ 2111

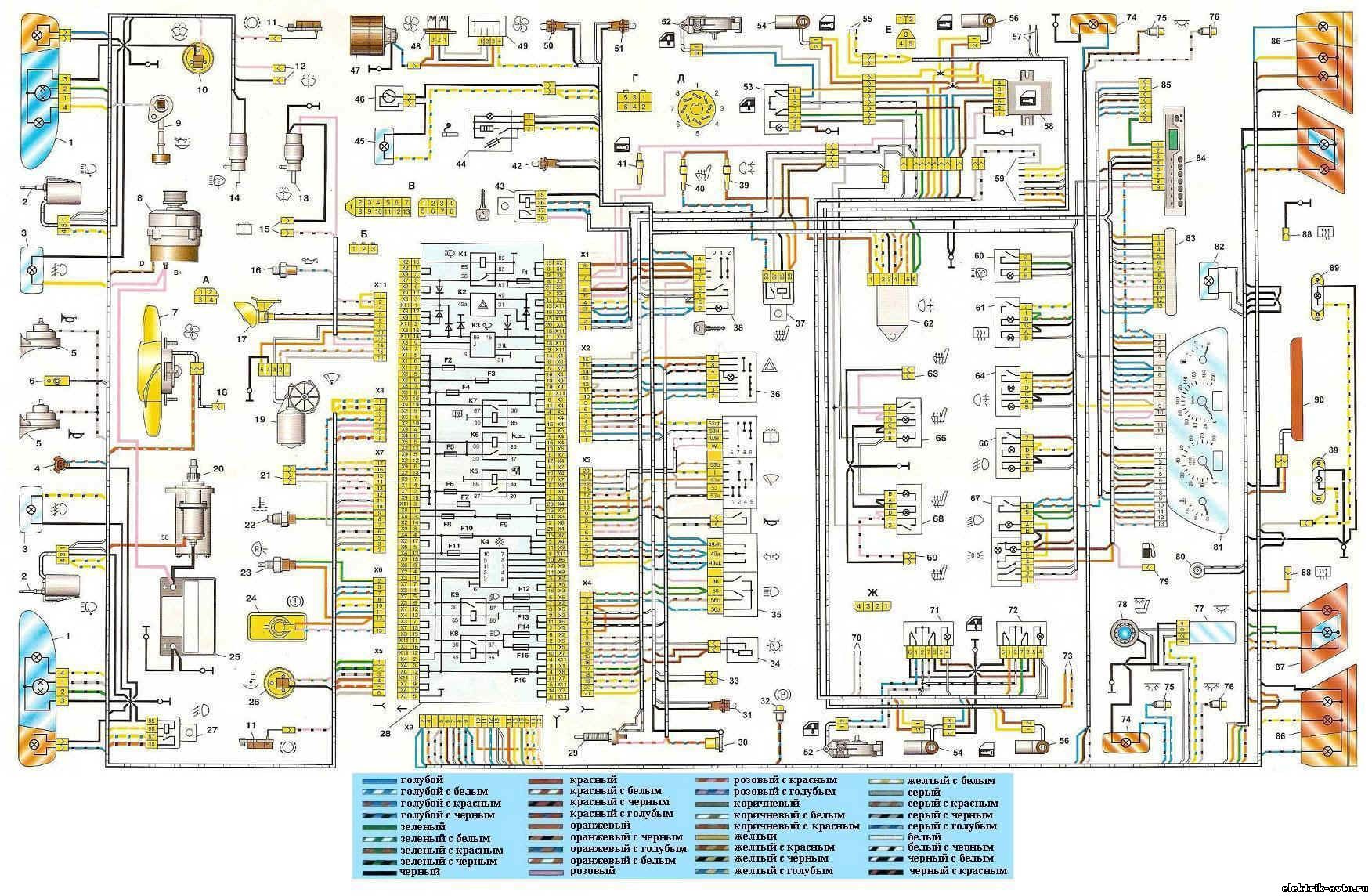

- ВАЗ 2115

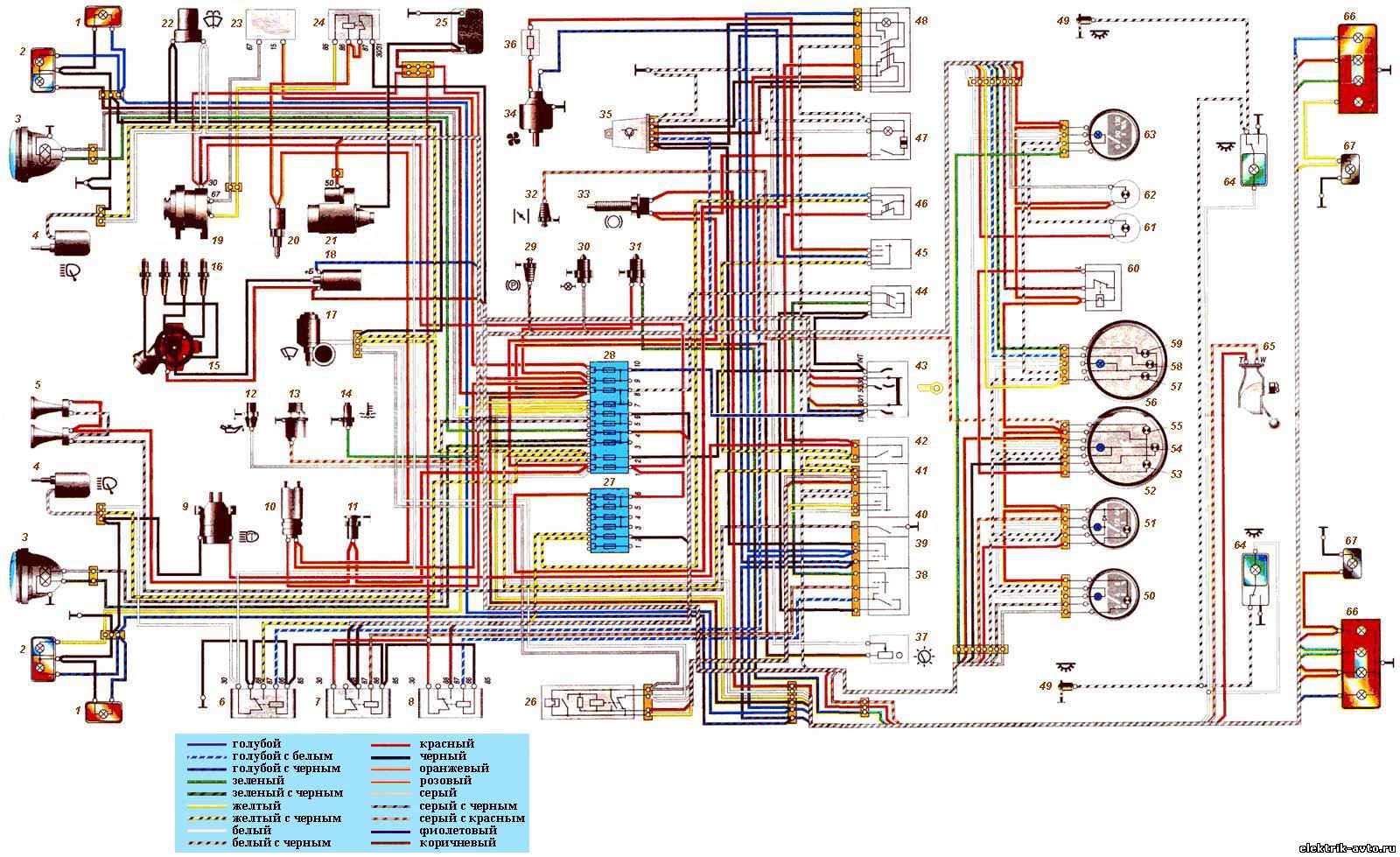

- ВАЗ 2121

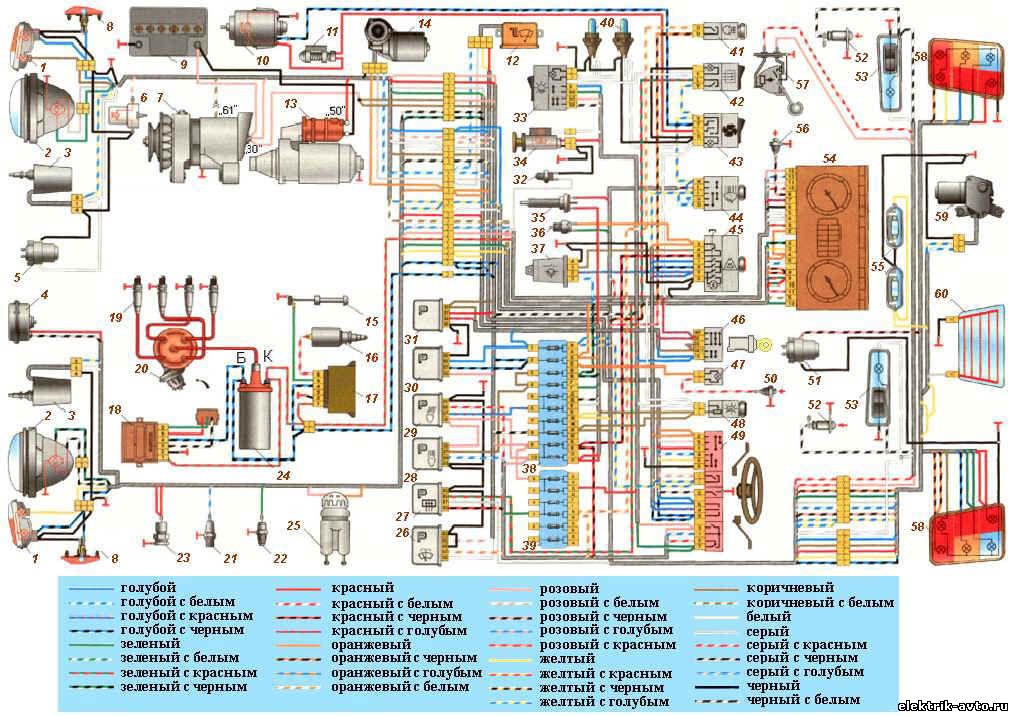

- ВАЗ 21213

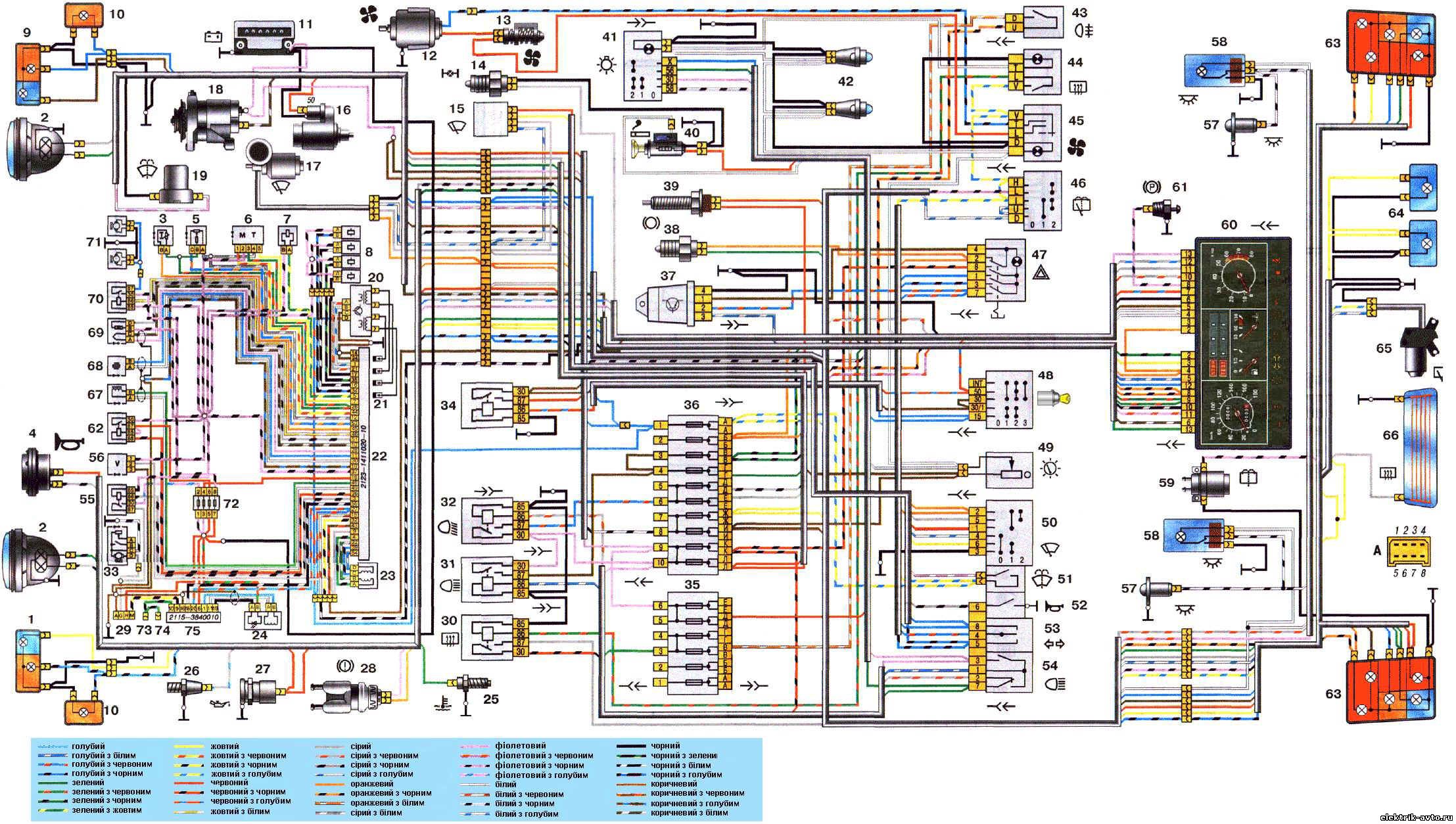

- ВАЗ 21214
- ЛАДА ПРИОРА

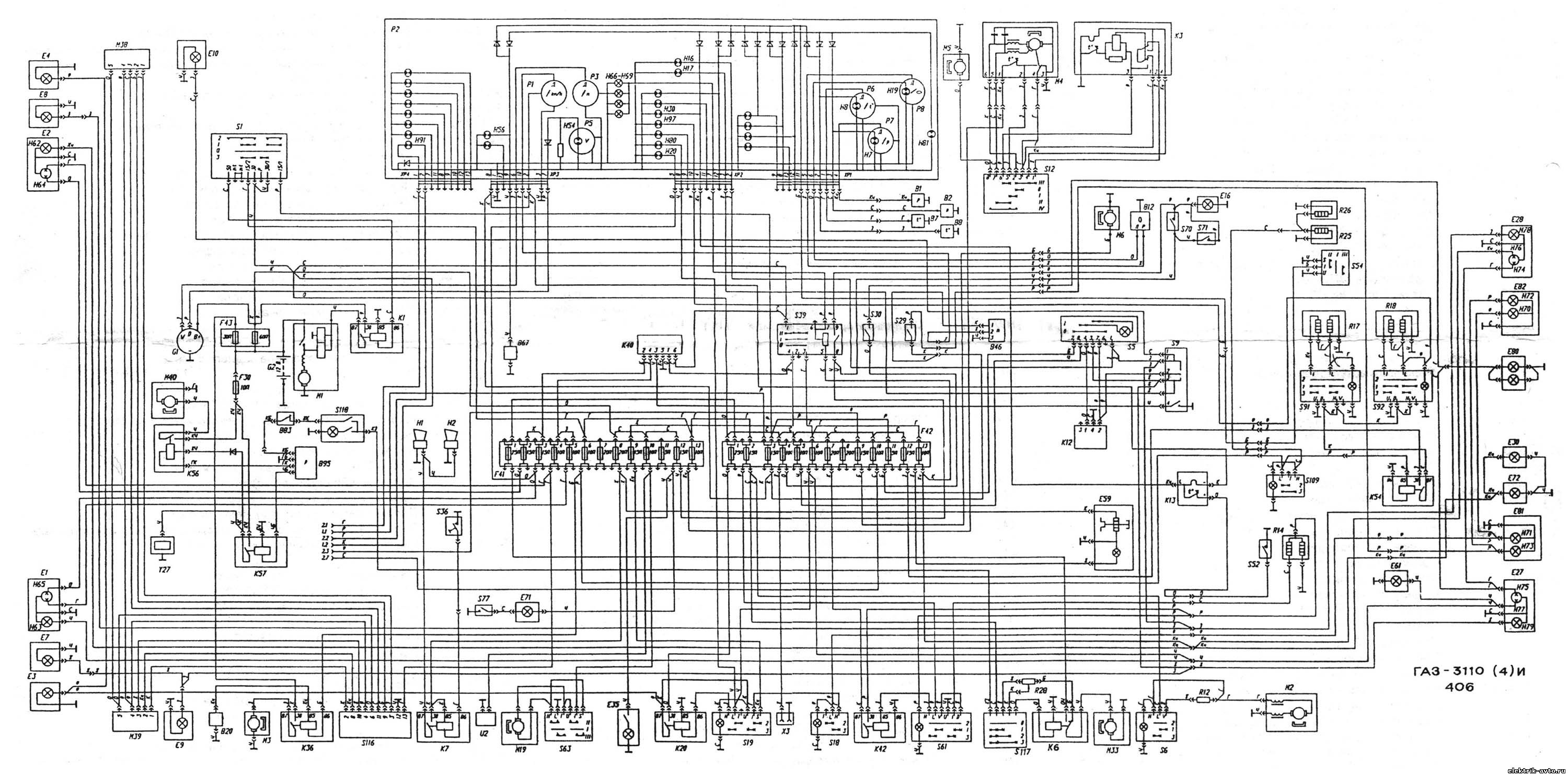

- ГАЗ 3110-4062

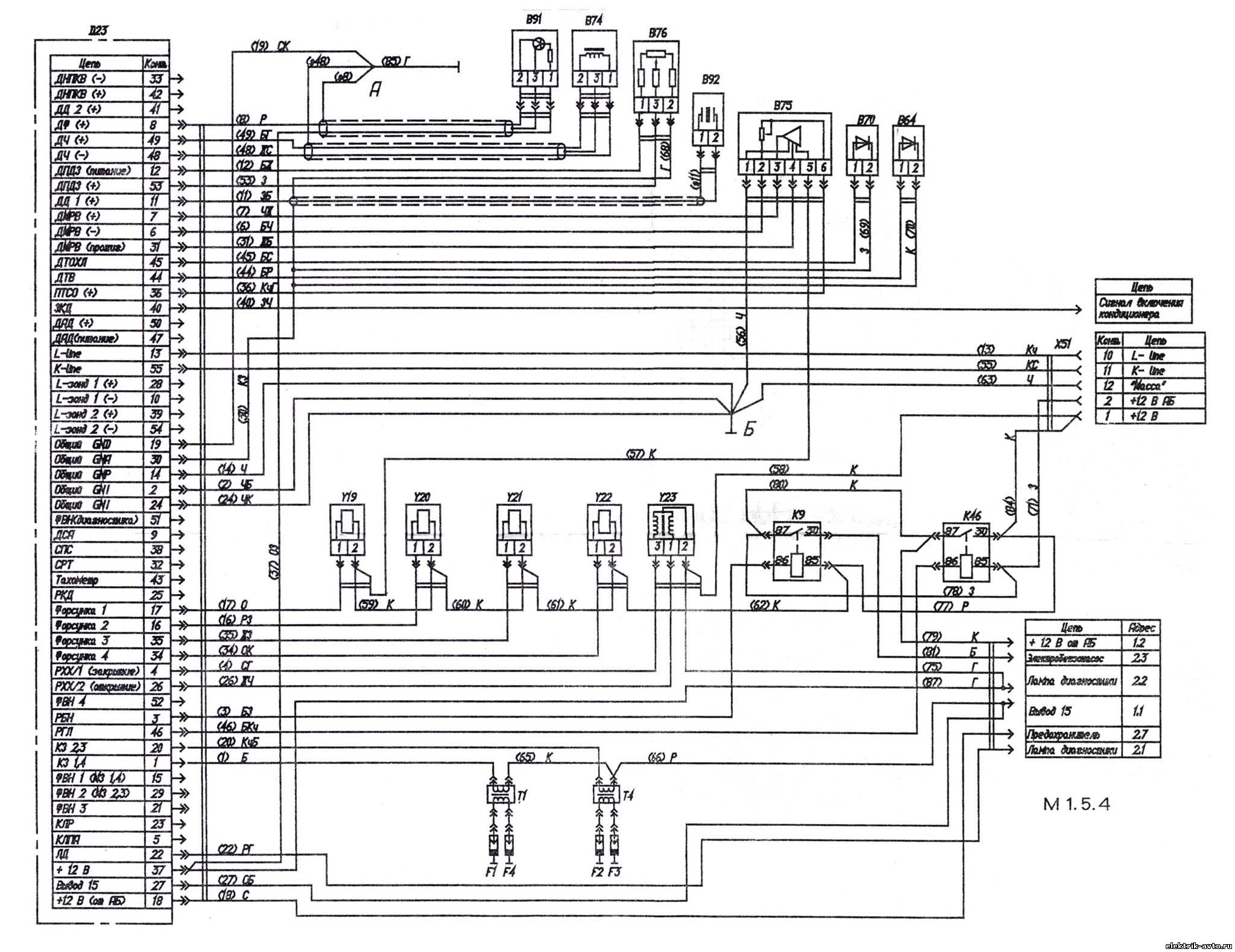

- ГАЗ 3110-м154

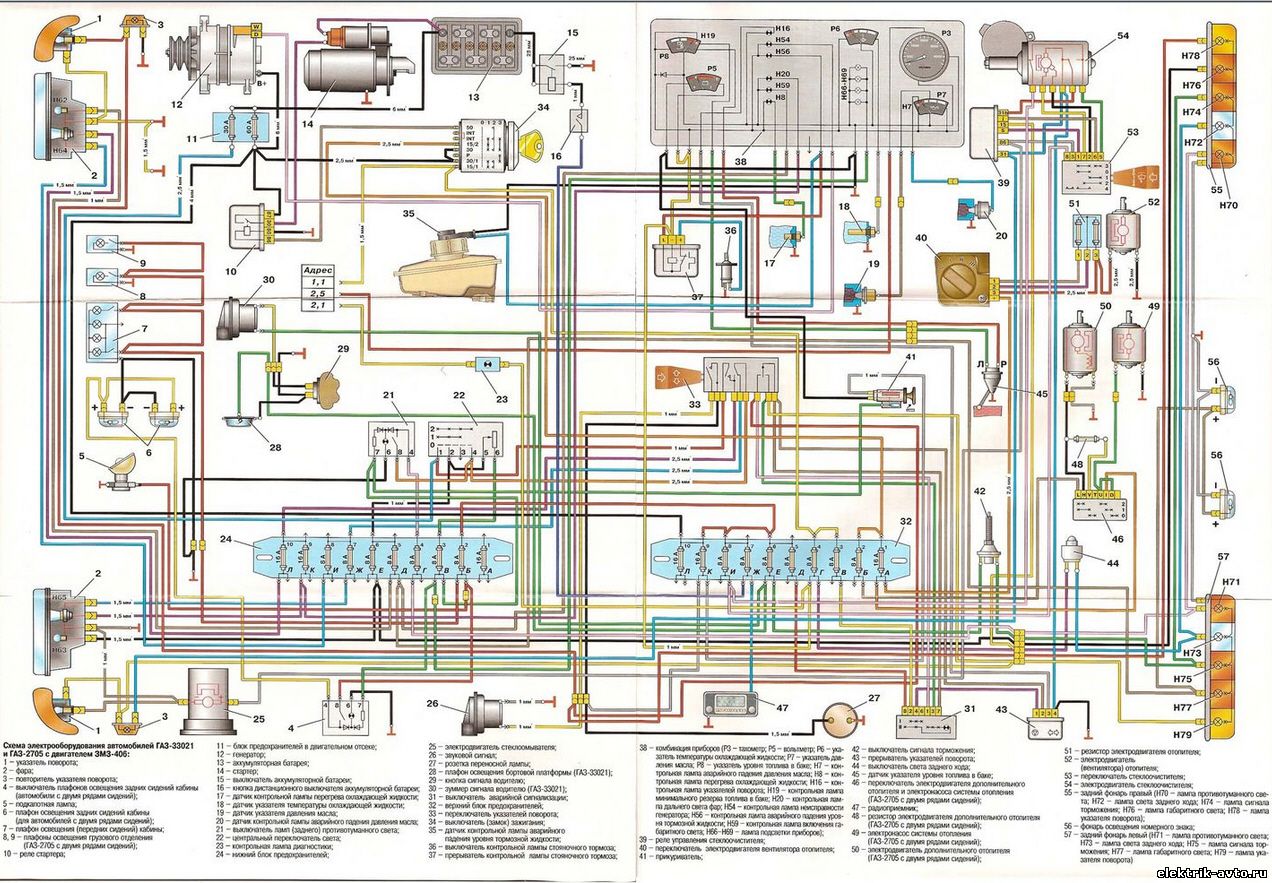

- Электрическая схема Газель (ГАЗ-33021, 2705) с двигателем ЗМЗ-406

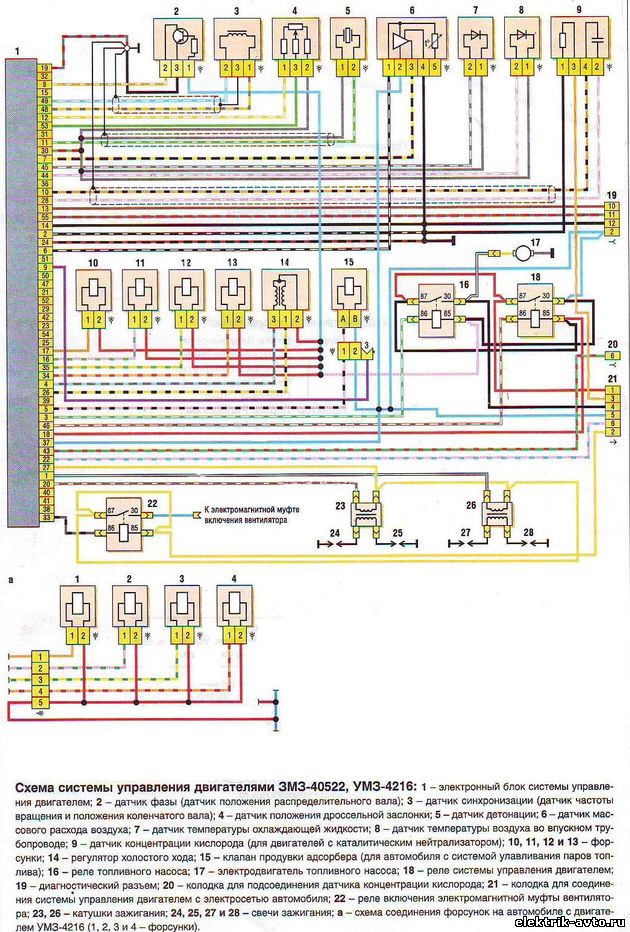

- Схема систему управления двигателем ЗМЗ 40522, УМЗ 2416

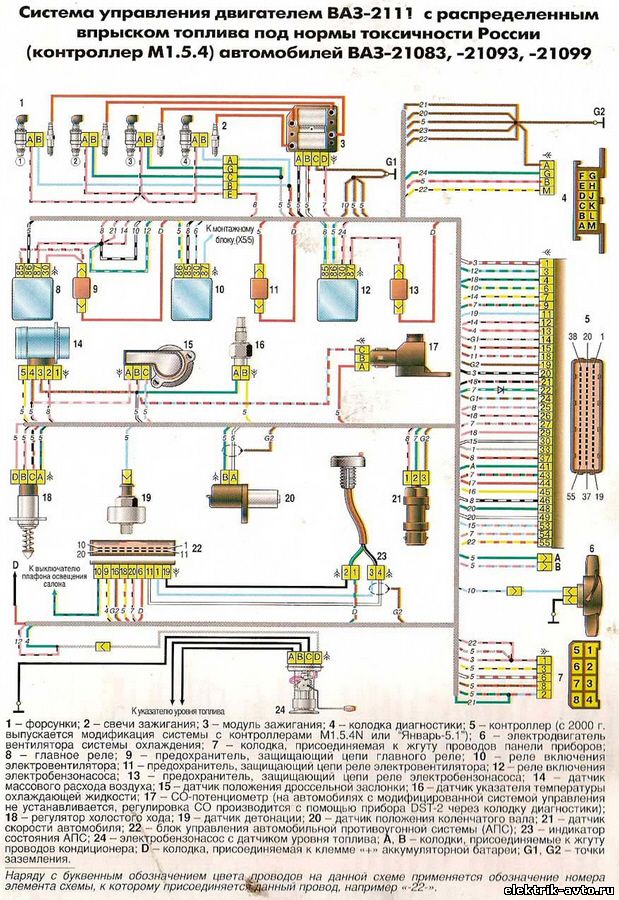

- СИСТЕМА УПРАВЛЕНИЕ ДВИГАТЕЛЕМ ВАЗ 2111 С распределённым впрыском топлива под нормы токсичности ЕВРО-2,авто 21083 21093 21099
- Система управление двигателем ВАЗ 2111 с распределенным впрыском топлива под нормы токсичности России (контроллер М1.5.4)ВАЗ 2183 2193 2199

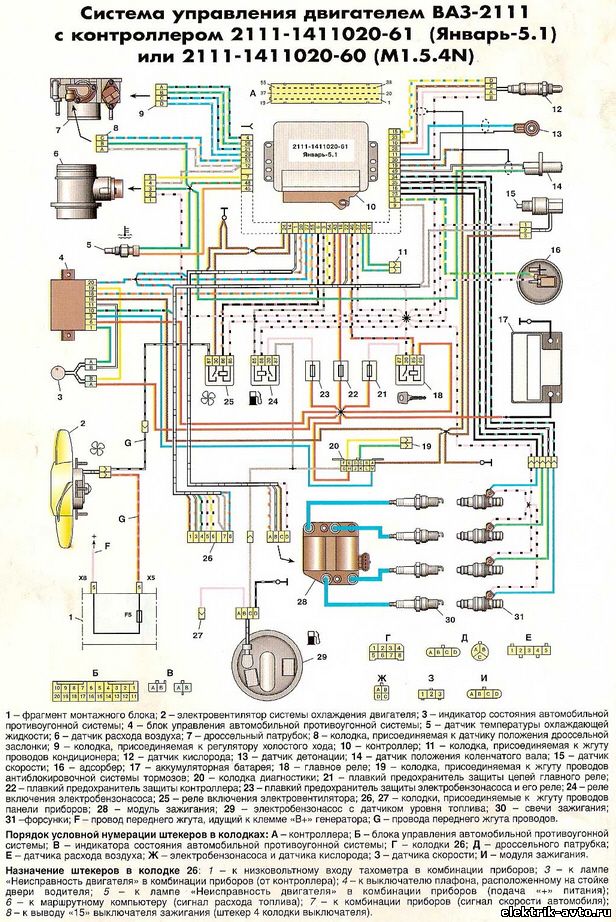

- Система управления двигателем ВАЗ 21111 с контроллером 2111-1411020-61(январь-5.1) или 2111-1411020-60(М1.5.4N)

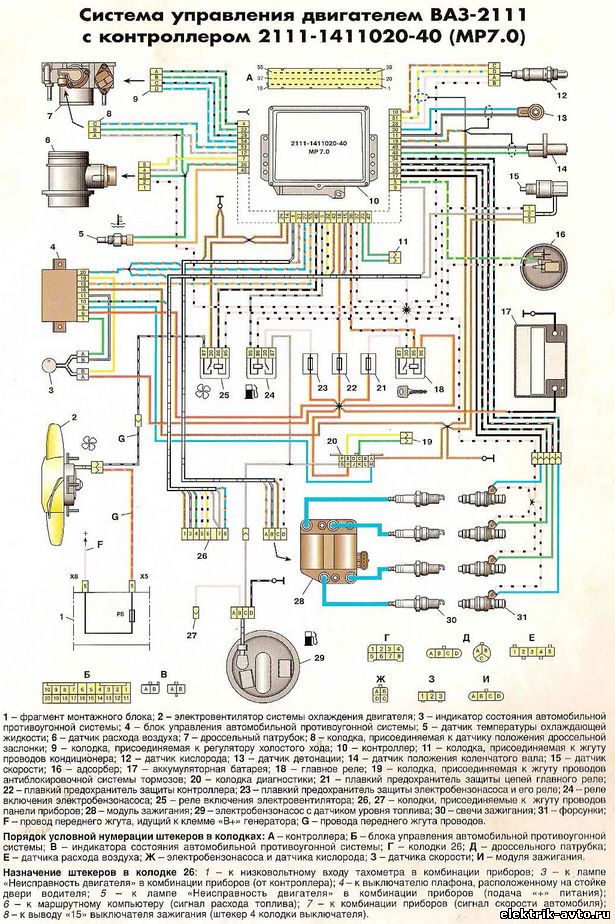

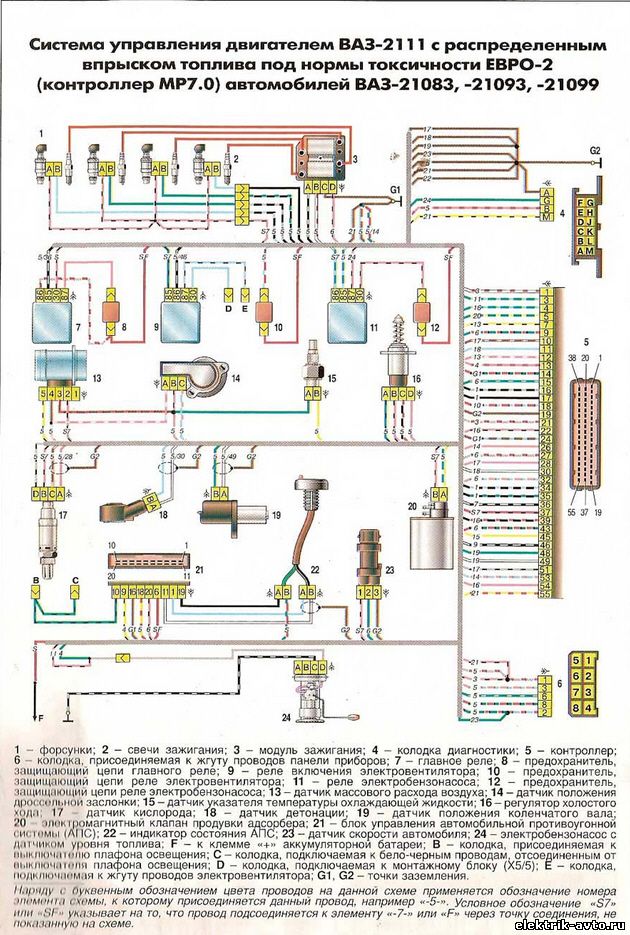

- C контроллером 2111-1411020-40 (МР 7.0)
СХЕМЫ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ:

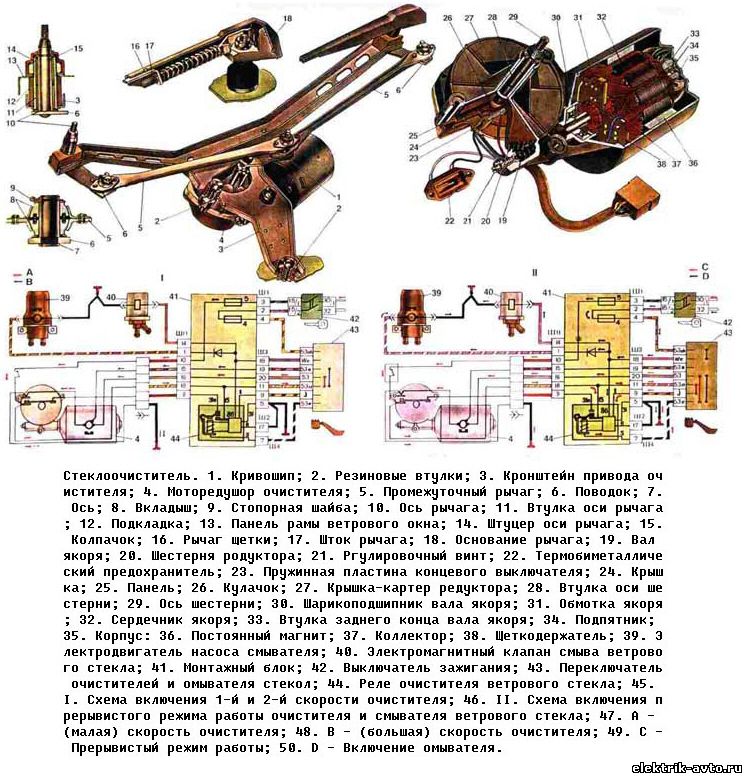

- Электрическая схема стеклоочиститель и стеклоомыватель ВАЗ 2108-09 Электрическая схема электростеклоподъёмники ВАЗ 2114-2115

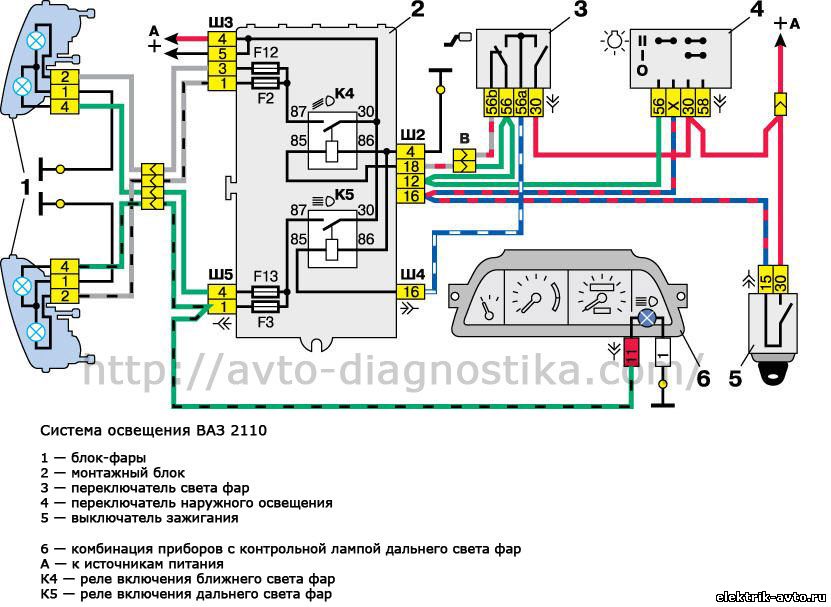

- Система освещения ВАЗ 2110

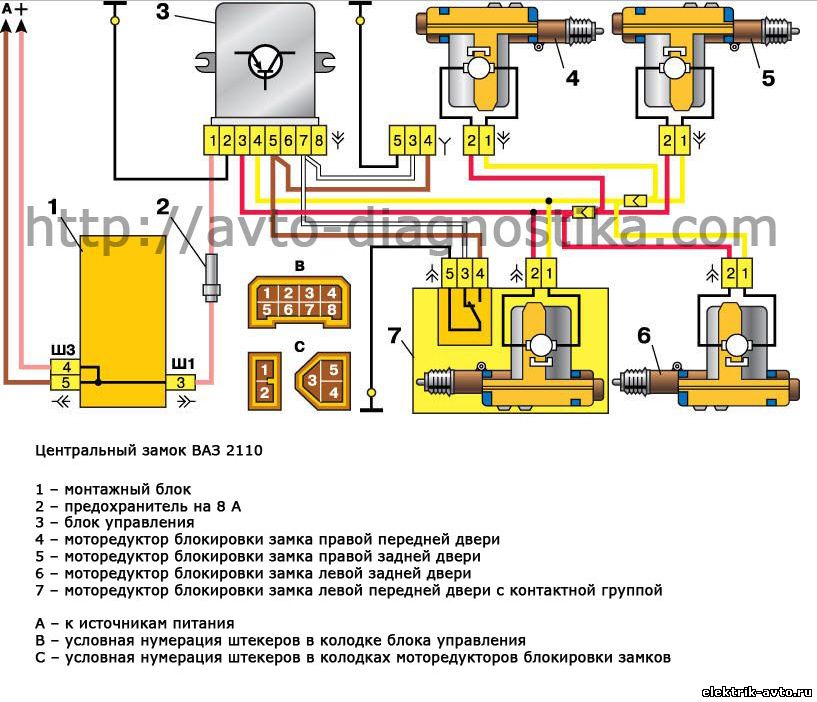

- Схема - центральный замок ВАЗ 2110
- Схема - замок багажника ВАЗ 2110
- Схема электродвигателя охлаждения радиатора ВАЗ 2110 (карбюраторный двигатель)

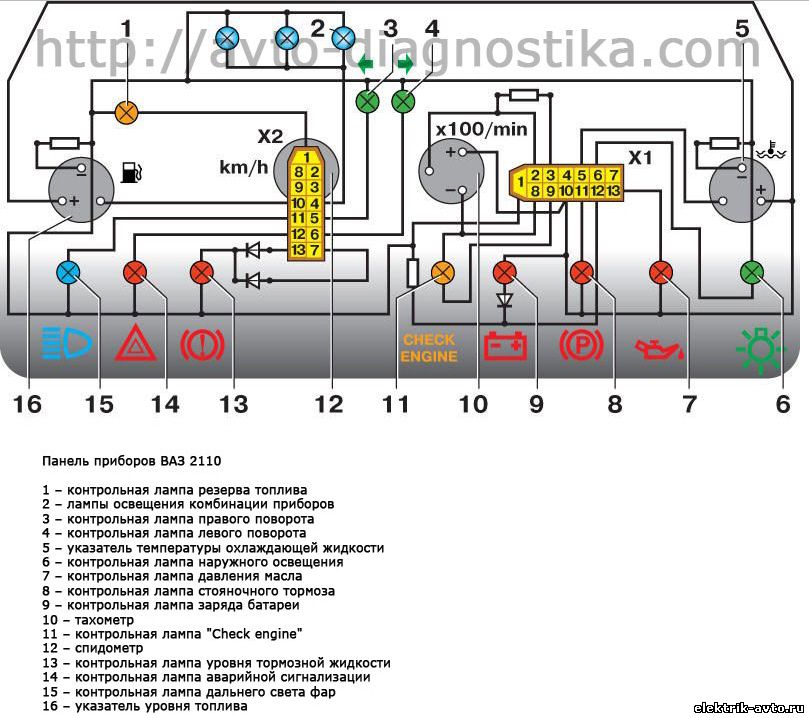

- Электрическая схема панели приборов ВАЗ 2110

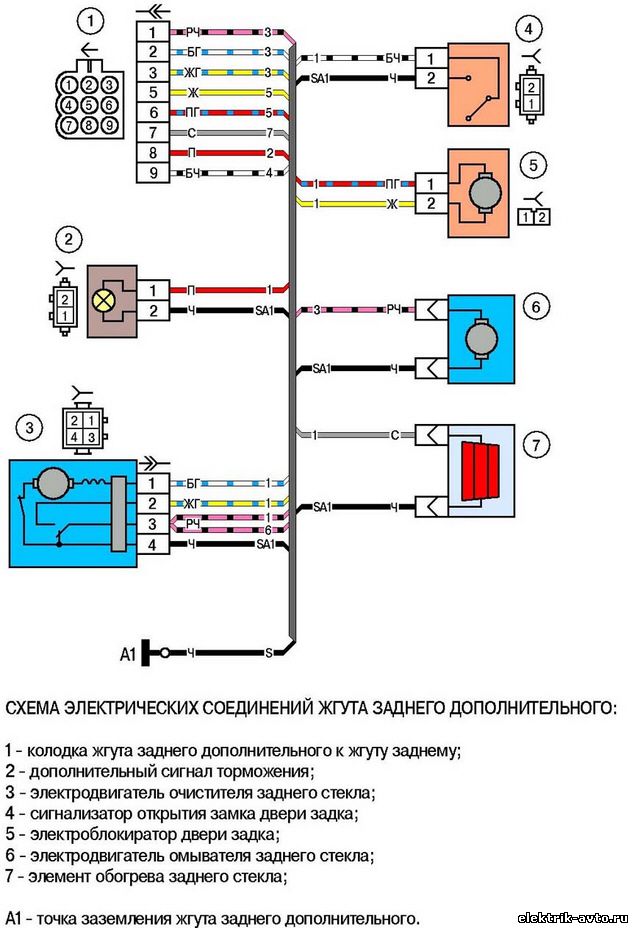

- Электрическая схема дополнительный задний правый жгут проводов – 2170-3724550-10

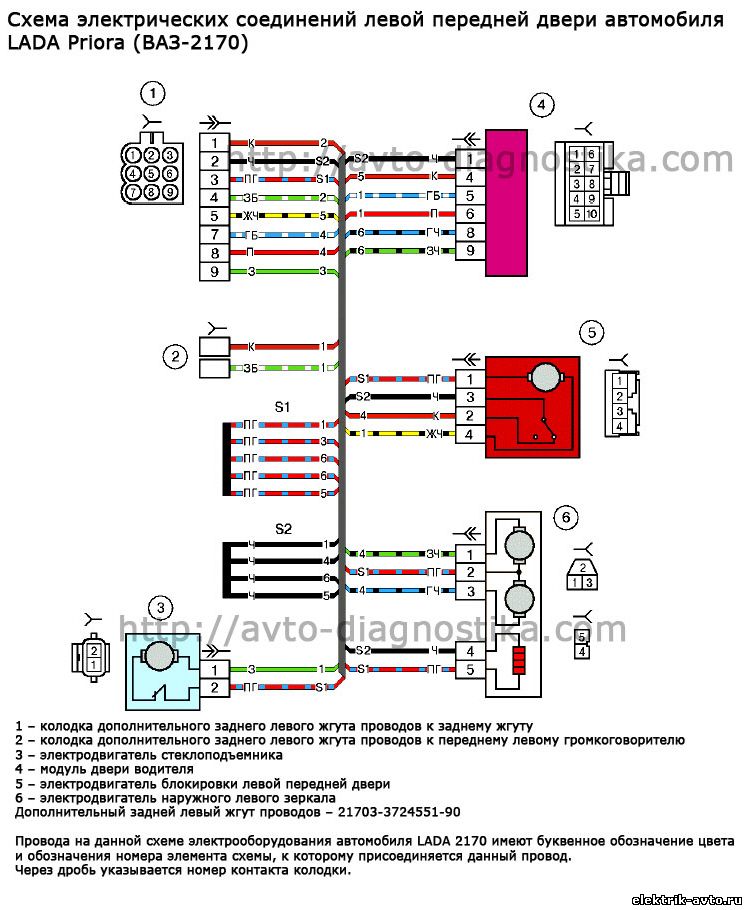

- Схема электрических соединений задней двери автомобиля LADA Priora (ВАЗ-2170)
Электрические схемы автомобилей семейства Шеврале Нива:

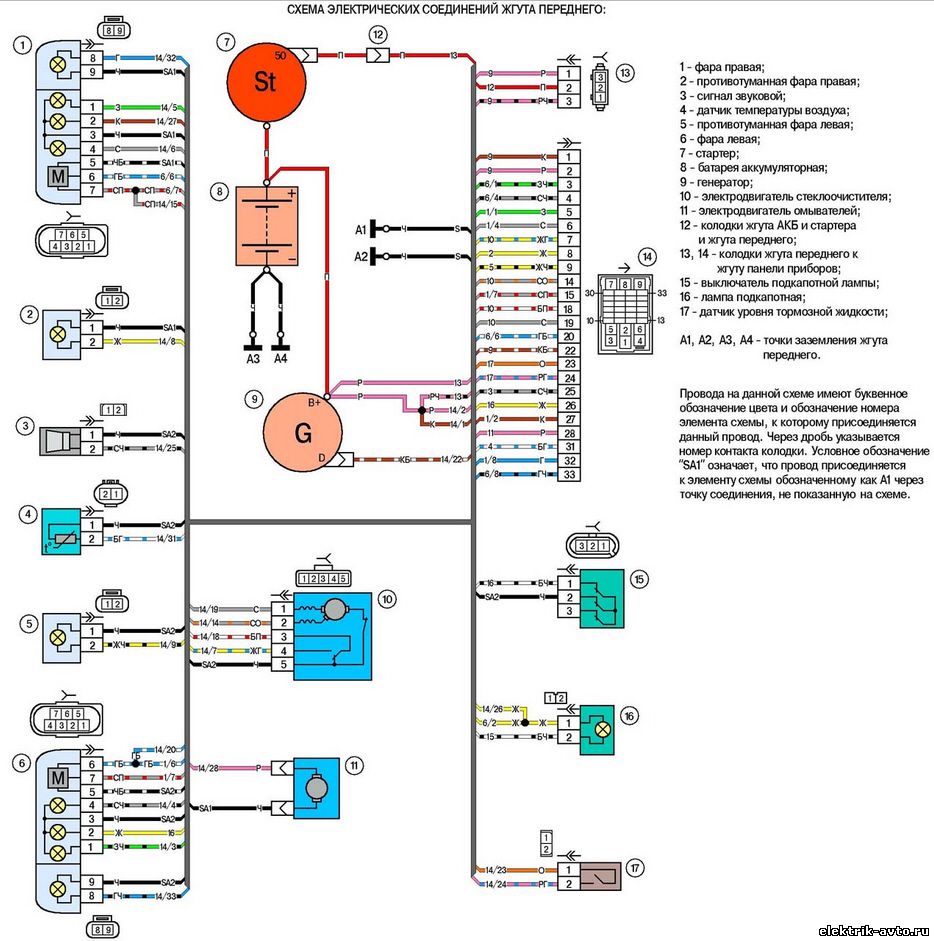

- Схема соединения переднего жгута ВАЗ 2123

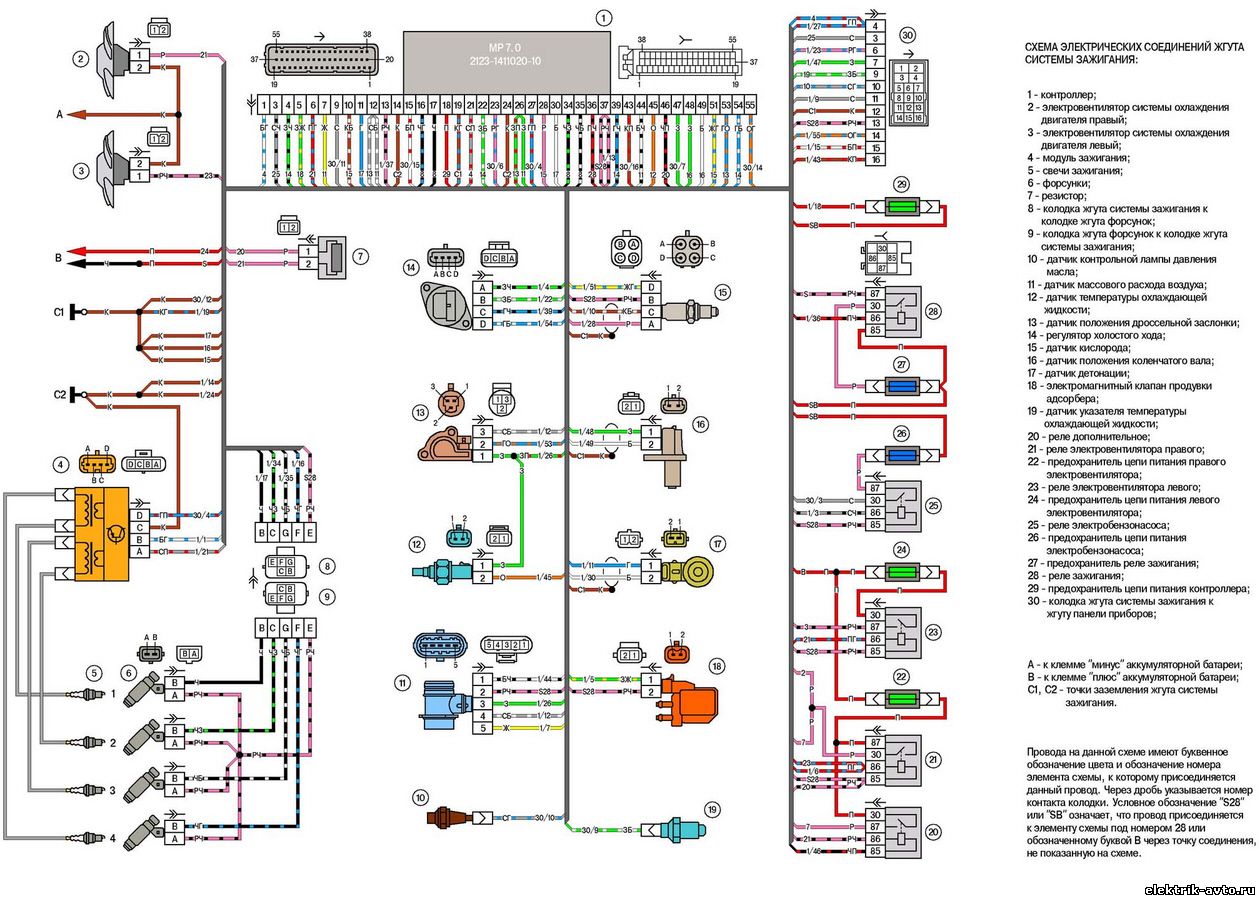

- Схема соединения жгута зажигания ВАЗ 2123

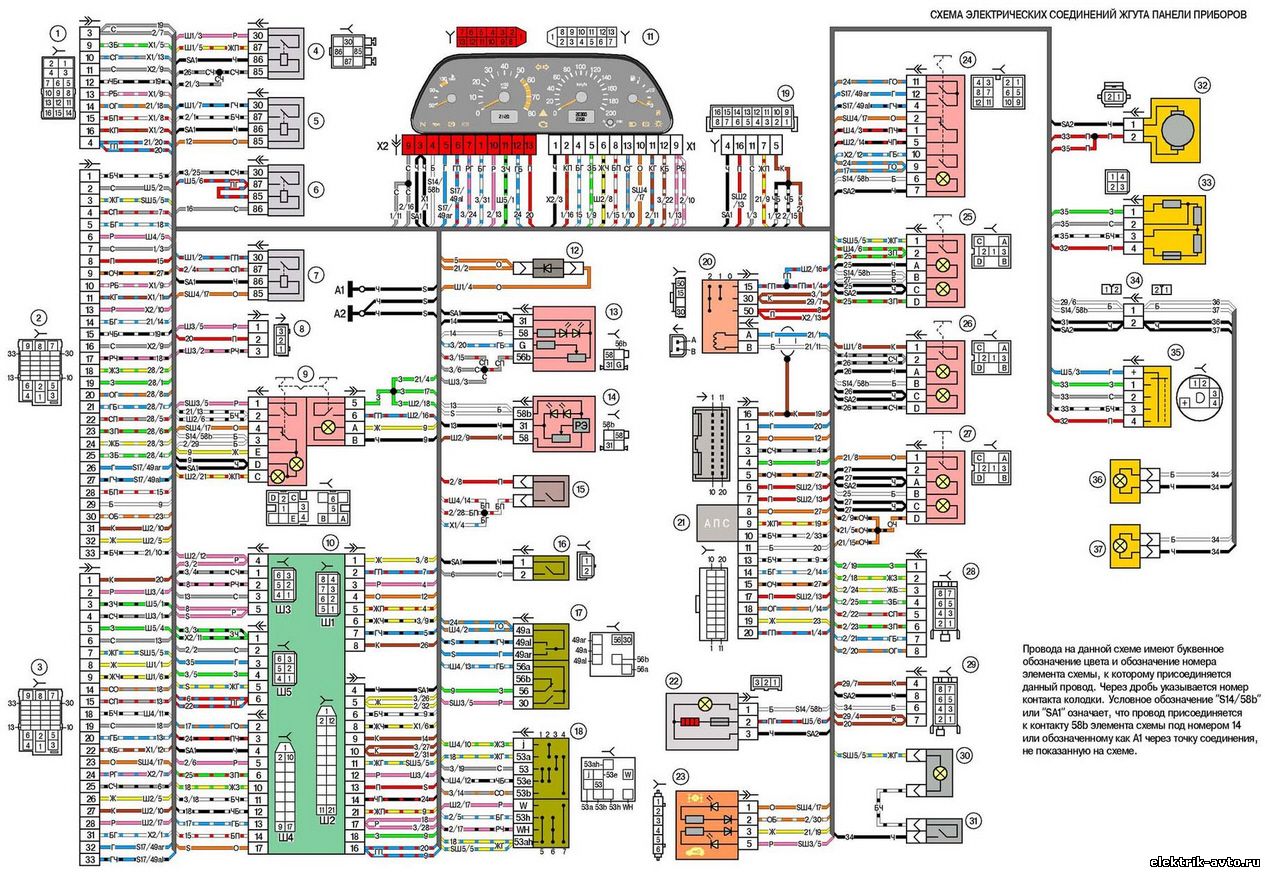

- Схема соединения жгута панели приборов ВАЗ 2123

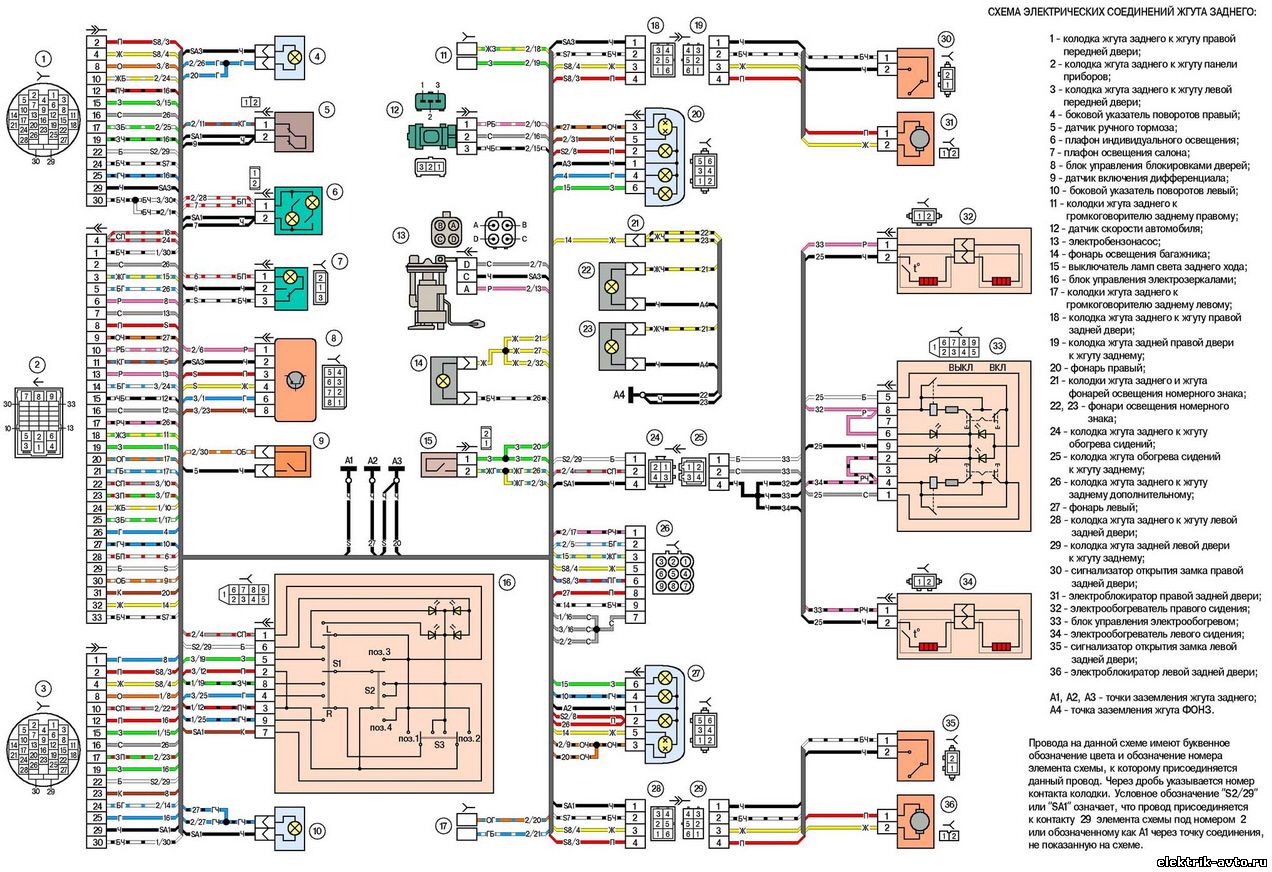

- Схема соединения заднего жгута ВАЗ 2123
- Схема соединений ЭСУД ВАЗ 2123

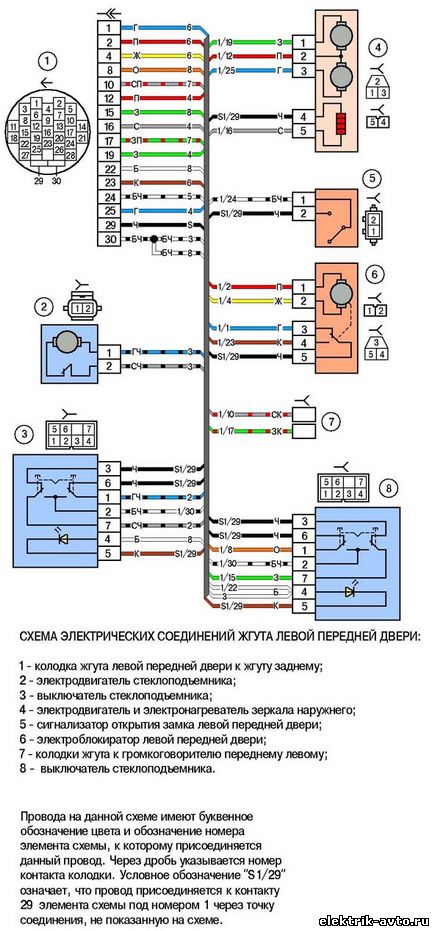

- Схема соединения жгута левой передней двери ВАЗ 2123

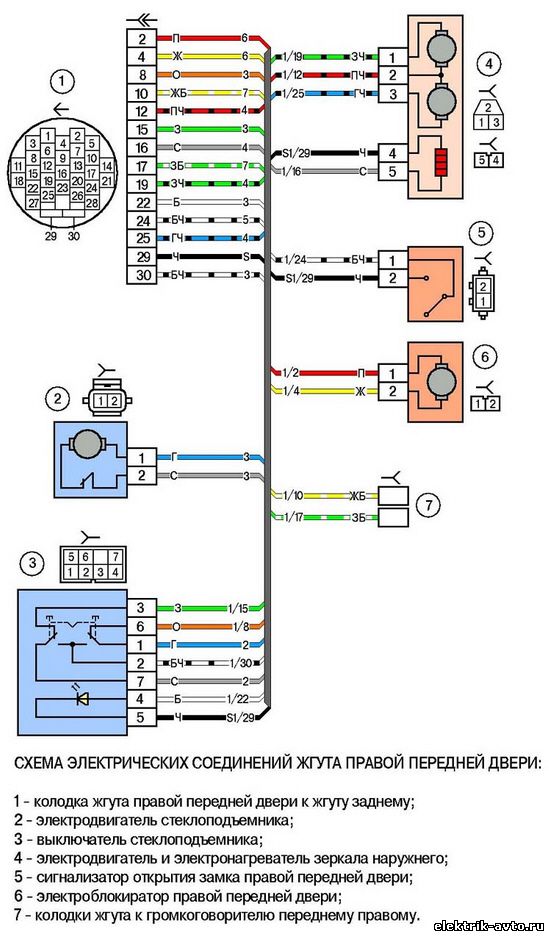

- Схема соединения жгута правой передней двери ВАЗ 2123
- Схема соединений заднего дополнительного жгута ВАЗ 2123
Условные обозначения:
B1 - Датчик указателя давления масла
B2 - Датчик сигнализатора аварийного падения давления масла
B7 - Датчик указателя температуры охлаждающей жидкости
B8 - Датчик сигнализатора перегрева охлаждающей жидкости
В12 - Датчик указателя уровня топлива
В20 - Датчик включения электровентилятора
В46 - Датчик спидометра
В64 - Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)
B67 - Датчик аварийного падения уровня тормозной жидкости
B68 - Датчик-распределитель зажигания (ЗМЗ-402)
В70 - Датчик температуры охлаждающей жидкости системы управления двигателем (ЗМЗ-4062)
B74 - Датчик частоты вращения и синхронизации (ЗМЗ-4062)
B75 - Датчик расхода воздуха (ЗМЗ-4062)
B76 - Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062)
В83 - Антиобледенитель
B91 - Датчик фазы (ЗМЗ-4062)
B92 - Датчик детонации (ЗМЗ-4062)
B93 - Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
В95 - Датчик давления
D4 - Блок управления ЭПХХ (ЗМЗ-402)
D23 - Блок управления двигателем (ЗМЗ-4062)
Е1 - Фара головного света левая
Е2 - Фара головного света правая
ЕЗ - Фара противотуманная левая
Е4 - Фара противотуманная правая
Е7 - Указатель поворота передний левый
Е8 - Указатель поворота передний правый
Е9 - Повторитель указателя поворота левый
Е10 - Повторитель указателя поворота правый
Е16 - Плафон
Е27 - Фонарь задний левый
Е28 - Фонарь задний правый
Е30, Е72 - Фонари освещения номерного знака
Е31 - Фонарь противотуманный задний
Е35 - Фонарь подкапотный
Е59 - Прикуриватель
E61 - Фонарь багажника
Е66 - Фонарь медицинского знака (ГАЗ-310231)
Е67 - Фара-искатель (ГАЗ-310231)
Е68, Е69 - Плафоны салона
Е70 - Плафон двери задка (ГАЗ-310221)
Е71 - Плафон освещения вещевого ящика
Е80 - Дополнительный сигнал торможения
Е81, Е82 - Фонари задние в крышке багажника
F1-F4 - Свечи зажигания
F30 - Предохранитель 10А кондиционера
F36 - Предохранитель 25А в цепи фароочистителя
F41 - Блок предохранителей левый
F42 - Блок предохранителей правый
F43 - Блок предохранителей в моторном отсеке
G1 - Генератор
G2 - Аккумуляторная батарея
Н1, Н2 - Сигнал звуковой
Н7 - Сигнализатор аварийного падения давления масла
Н8 - Сигнализатор перегрева охлаждающей жидкости
Н16 - Сигнализатор правого поворота
H17 - Сигнализатор левого поворота
Н19 - Сигнализатор минимального резерва топлива в баке
Н20 - Сигнализатор дальнего света фар
Н30 - Сигнализатор включения стояночного тормоза
Н54 - Сигнализатор разряда аккумуляторной батареи
Н56 - Сигнализатор аварийного падения уровня тормозной жидкости
Н62, Н63 - Лампы габаритного света передние
Н64, Н65 - Лампы головного света
Н66-Н69 - Лампы освещения приборов
Н70, Н71 - Лампы заднего противотуманного света
Н72, Н73 - Лампы света заднего хода
Н74, Н75 - Лампы сигнала торможения
Н76, Н77 - Лампы заднего габаритного света
Н78, Н79 - Лампы задних указателей поворота
Н80 - Сигнализатор габаритного света
H81 - Сигнализатор-дублер
Н91 - Сигнализатор системы управления двигателем (ЗМЗ-4062)
Н92 - Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Н97 - Сигнализатор обогрева сидений
K1 - Реле стартера
КЗ - Реле стеклоочистителя
К6 - Реле режимов кондиционера
К7 - Реле звукового сигнала
К9 - Реле электробензонасоса (ЗМЗ-4062)
К12 - Прерыватель указателей поворота
К13 - Прерыватель сигнализатора стояночного тормоза
К20 - Реле противотуманных фар
К30 - Реле фароочистителя (ГАЗ-3102)
К36 - Реле электровентилятора
К40 - Реле фар
К42 - Реле обогрева заднего стекла
К46 - Реле системы управления двигателем (ЗМЗ-4062)
К54 - Реле обогрева сидений
К56 - Реле кондиционера
К57 - Реле муфты компрессора
М1 - Стартер
М2 - Электродвигатель вентилятора отопителя
МЗ - Электровентилятор системы охлаждения (ЗМЗ-4062)
М4 - Электродвигатель стеклоочистителя
М5 - Электронасос стеклоомывателя
М6 - Электробензонасос (ЗМЗ-4062)
М15 - Электродвигатель фароочистителя
М19 - Электродвигатель антенны
М20 - Электродвигатель заднего отопителя (ГАЗ-310231)
МЗЗ - Электровентилятор климатической установки
М38, М39 - Электропривод корректора фар
М40 - Электровентилятор конденсатора кондиционера
Р1 - Спидометр
Р2 - Комбинация приборов
РЗ - Тахометр
Р5 - Указатель напряжения
Р6 - Указатель температуры охлаждающей жидкости
Р7 - Указатель давления масла
Р8 - Указатель уровня топлива
R1-R4 - Помехоподавительные резисторы (ЗМЗ-402)
R12 - Резистор добавочный электродвигателя вентилятора отопителя (электросхема)
R13 - Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231)
R14 - Нагревательный элемент заднего стекла
R17, R18 - Элементы обогрева сиденья
R25, R26 - Электрообогревные жиклеры стеклоомывателя
R28 - Резистор кондиционера
S1 - Выключатель зажигания
S5 - Выключатель аварийной сигнализации
S6 - Переключатель вентилятора отопителя
S9 - Переключатель указателей поворота
S12 - Переключатель стеклоочистителя
S18 - Выключатель заднего противотуманного света
S19 - Выключатель противотуманных фар (ГАЗЕЛЬ)
S29 - Выключатель света заднего хода
S30 - Выключатель сигнала торможения
S36 - Выключатель звукового сигнала
S39 - Центральный переключатель света
S52 - Выключатель сигнализатора стояночного тормоза
S54 - Выключатель проверки сигнализаторов комбинации приборов
S61 - Переключатель обогрева заднего стекла
S63 - Переключатель антенны
S70, S71 - Выключатели плафона дверные
S72 - Выключатель системы ЭПХХ (ЗМЗ-402)
S73 - Выключатель вентилятора заднего отопителя (ГА3-310231)
S75 - Выключатель фары-искателя (ГАЗ-310231)
S76 - Выключатель плафонов салона
S77 - Выключатель плафона вещевого ящика
S91, S92 - Выключатели обогрева сиденья
S109 - Выключатель обогрева жиклеров стеклоомывателя
S116 - Переключатель электрокорректора фар
S117 - Переключатель электровентилятора климатической установки
S118 - Выключатель кондиционера
Т1,Т4 - Катушки зажигания
U2 - Магнитола
V1 - Регулятор напряжения (ЗМЗ-402)
V2 - Коммутатор транзисторный (ЗМЗ-402)
ХЗ - Штепсельная розетка
Х51 - Разъем диагностики (ЗМЗ-4062)
Х52 - Соединитель
Y3 - Электромагнитный клапан ЭПХХ (ЗМЗ-402)
Y19-Y22 - Форсунки (ЗМЗ-4062)
Y23 - Регулятор холостого хода (ЗМЗ-4062)
Y27 - Муфта компрессора кондиционера
Условные обозначения цвета проводов:
Б - белый
БК - бело-красный
БЧ - бело-черный
Г - голубой (синий)
Ж - желтый
ЖГ - желто-голубой
ЖК - желто-красный
3 - зеленый
К - красный
Кч - коричневый
КчГ - коричнево-голубой
О - оранжевый
Р - розовый
РК - розово-красный
С - серый
СГ - серо-голубой
СЧ - серо-черный
Ч - черный
Ф - фиолетовый
