Автомобильный генератор поддерживает в бортовой сети заданное напряжение и выполняет функции по зарядке аккумулятора. Принцип действия генератора основан на переработке механической энергии двигателя в электрическую.
Он и регулятор напряжения вместе образуют генераторную установку автомобиля. На машинах современного производства устанавливаются генераторы переменного тока, наиболее подходящие для использования в автомобилях.
Устройство автомобильного генератора состоит из следующих частей:
Ротор генератора запускается двигателем посредством ременной передачи. Постоянное напряжение, подаваемое на роторную обмотку, способствует образованию магнитного потока. Сердечник, вращаясь вдоль статорных обмоток, создает в последних ЭДС. Сила магнитного потока зависит от нагрузки с плюсового основания генератора и регулируется при помощи реле-регулятора при уменьшении или увеличении подачи напряжения на щетки.
На выходе генератора, напряжение составляет в летнее время около 13,6 и зимой, около 14,2. Этого напряжения хватает для дозарядки аккумулятора и его поддержки в рабочем состоянии. От генераторной клеммы также запитана бортовая сеть, которая имеет параллельное подключение вместе с аккумулятором.
Он и регулятор напряжения вместе образуют генераторную установку автомобиля. На машинах современного производства устанавливаются генераторы переменного тока, наиболее подходящие для использования в автомобилях.

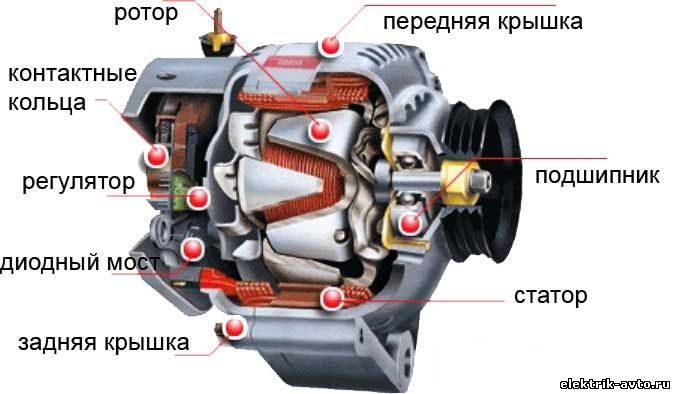

Устройство автомобильного генератора состоит из следующих частей:
- корпус, который выполняет и функцию основания, необходимого для статорной обмотки. Он изготавливается из легкосплавного металла. Чаще всего, для этой роли используется дюралюминий. В его конструкции предусмотрены, так называемые «окна», необходимые для охлаждения в процессе работы. Сзади и спереди, на корпусе, конструктивно предусмотрены подшипники, служащие для крепления ротора;
- статорная обмотка из медного провода, которая находится в специальных пазах, специально для этого предусмотренных на сердечнике. Сам сердечник имеет форму круга. Он изготовлен из трансформаторного железа - металла, обладающего повышенными магнитными характеристиками. В соответствии с тремя фазами генератора, на статоре имеется три обмотки, которые образуют форму треугольника. В местах их соединения подключен выпрямительный мост. Провод для фазных обмоток с двойной термоизоляцией, также применяется специализированный лак;
- ротор, имеющий на своем валу одну обмотку, выполняет функцию электромагнита. На верхней части обмотки имеется сердечник, выполненный из ферромагнитного материала. Его диаметр на 1,5-2 мм. меньше, чем диаметр в статоре. Имеющиеся на валу кольца, соединенные при помощи графитовых щеток с обмоткой ротора, служат для подачи напряжения на обмотки ротора с реле – регулятора;
- реле – регулятор осуществляет регулировку и контроль напряжения на выходе от генератора. Имеет выход к щеткам, устроен в виде электронной схемы. Реле – регулятор может располагаться как на корпусе, так и отдельно от генератора;
- выпрямительный мост с шестью диодами прямого тока более 40 Ампер, которые расположены попарно на плюсовом и минусовом токопроводящих основаниях, в соответствии с системой Ларионова. Благодаря этой схеме, на выходе, из трехфазного переменного напряжения получают постоянное.
Ротор генератора запускается двигателем посредством ременной передачи. Постоянное напряжение, подаваемое на роторную обмотку, способствует образованию магнитного потока. Сердечник, вращаясь вдоль статорных обмоток, создает в последних ЭДС. Сила магнитного потока зависит от нагрузки с плюсового основания генератора и регулируется при помощи реле-регулятора при уменьшении или увеличении подачи напряжения на щетки.
На выходе генератора, напряжение составляет в летнее время около 13,6 и зимой, около 14,2. Этого напряжения хватает для дозарядки аккумулятора и его поддержки в рабочем состоянии. От генераторной клеммы также запитана бортовая сеть, которая имеет параллельное подключение вместе с аккумулятором.
