Электрический замок багажника ВАЗ 2114

  • 1.6 Рейтинг
  • 16839 Просмотров

Электрический замок багажника ВАЗ 2114 своими руками

Давно у меня была идея сделать эл. замок багажника на 14ую…
Сделать это сложнее чем на 15ку,нужен тросик либо мудрить с тягами придется,полазил по инету, посмотрел как люди делают и начал потихоньку делать)

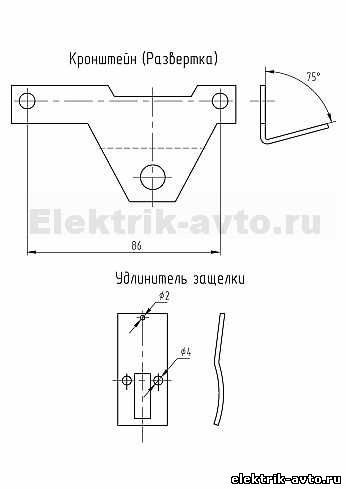

Вот чертежи по которым делал детали:


Главное при печати на принтере увелитить все пропорционально и чтоб размер был между отверстиями на бумаге 86мм тогда все идеально подходит! Тросик с рубашкой взял от стеклоподъемника.На один конец тросика напаял бобышку (можно наклепать),второй петлей пропустил через активатор и затянул специальным хомутиком (они продаются).
Закрепил и вот что получилось:

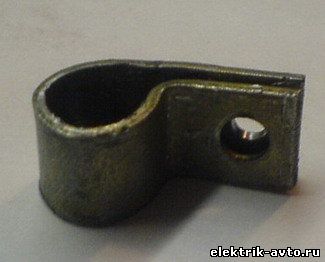

этим хомутом крепится рубашка тросика:



Вобщем все получилось хорошо,силы активатора хватает,пока зацепил на сигналку,у меня там встроенное реле багажника есть,вот думаю кнопку в салон еще поставить только не знаю какую.
Вот для особо ленивых начертил в автокаде)
Подключение: розовый с черной полосой провод псустой в колодке его увидите, слава богу на Автовазе додумались протащить лишний проводок) не знаю для чего он там но подходит к колодке ЧЯ идущей от задней проводки…X9-1 он по схеме от 15шки должен быть пустой,выдергиваем его оттуда и все вот вам и провод…,кстате в крышке багажника я нашел еще и черный провод с массой которая нигде не задействована я ее и взял для питания активатора.
