Как сделать блокировку включения стартера

  • 3.0 Рейтинг
  • 15116 Просмотров

Автоэлектрик.Как сделать блокировку включения стартера


Современные производители автомобилей в последнее время производят двигатели для легковых автомобилей почти без шума. Даже иногда  не опытный водитель не до конца слышит работу двигателя и запускает двигатель стартером, думая,  что двигатель заглох. Это может привести к повреждениям приводного механизма стартера. Сейчас мы предложим вам несколько усовершенствований, которые предохранят вас от этого.

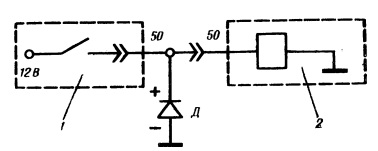

Подключение к выключателю зажигания диода.


1 – выключатель зажигания; 2 – тяговое реле стартера; Д – диод; 50 – клемма выключателя зажигания.



Вводим новое реле включения фар или реле стартера в систему. Если при заглушенном двигателе включить зажигание, тогда ток поступит на обмотку реле 2 через замкнутые контакты реле 5. Реле 2 сработает, его контакты замкнутся и дадут возможность для нормальной работы пуска стартера при дальнейшем повороте ключа в замке зажигания.

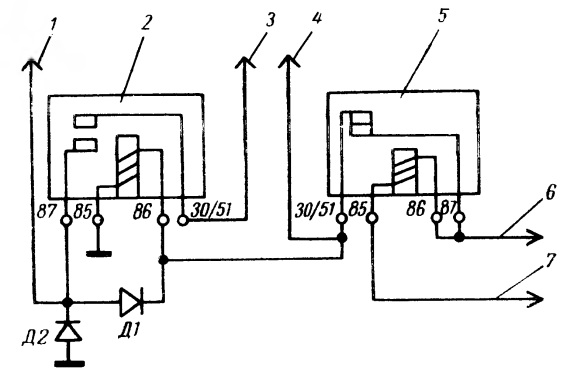

Схема блокировки для автомобилей ВАЗ.


1 – провод к клемме 50 стартера; 2 – дополнительное реле; 3 – провод к клемме 50 замка зажигания; 4 – провод к контрольной лампе генератора; 5 – штатное реле; 6 – провод к блоку предохранителей; 7 – провод к генератору; Д1,Д2 – диоды.



Во время включения стартера реле 2 при наличии полупроводникового диода Д1 самоблокируется и его контакты замкнуты  аж до тех пор пока ключ зажигания не будет отпущен. Диод Д2 уменьшает подгорание контактов выключателя зажигания.

Для реализации задуманного необходимо будет приобрести реле стартера, реле блокировки и контрольную лампу. Контрольную лампу устанавливают на щитке приборов. Дополнительное реле устанавливают вместе с реле блокировки в моторном отсеке в удобном месте. Перед монтажем схемы необходимо сделать дополнительные выводы от концов обмотки статора генератора. Для чего надо будет снять генератор, разобрать и снять заднюю крышку.  Концы фазных обмоток подсоединены к контактным болтам выпрямительного блока и закреплены гайками. При пуске двигателя генератор возбуждается и начинает давать напряжение, которое поступает на клеммы реле блокировки и вызывает срабатывание. Контрольная лампа при этом гаснет, что означает нормальное функционирование генератора. Загорание контрольной лампы говорит о том, что генератор перестал давать напряжение. При работающем двигателе стартер включить невозможно.

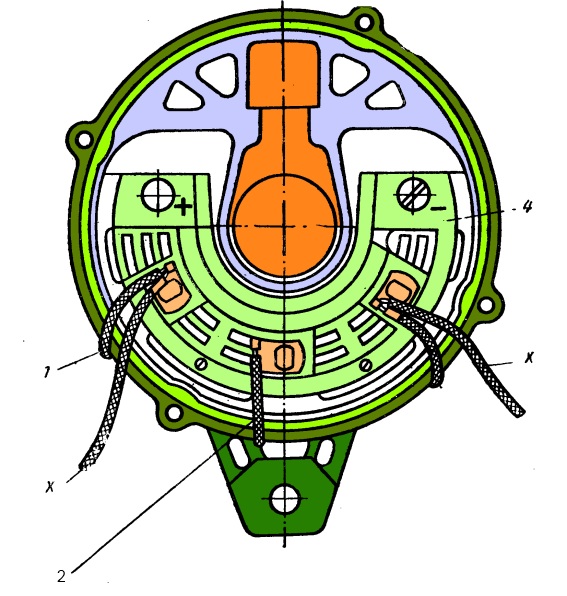

1,2,3 – концы фазных обмоток статора;  4 – выпрямительный блок; х – дополнительные выводы.
