Подробная схема подключения противотуманок
И так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,я постараюсь написать очень подробный отчет, что после любой человек смог подключить их прям возле дома, и не платит никому деньги!
Самое Главное Снимите клемы акумулятора!
буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!
1) сами ПРОТИВОТУМАНКИ!
ПТФ-ка на матиз!

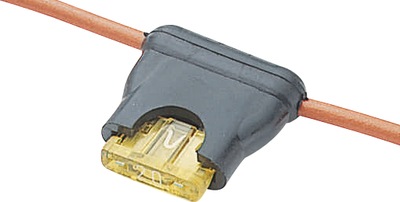

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!
ПРИМЕРНО ВОТ ТАКОЙ

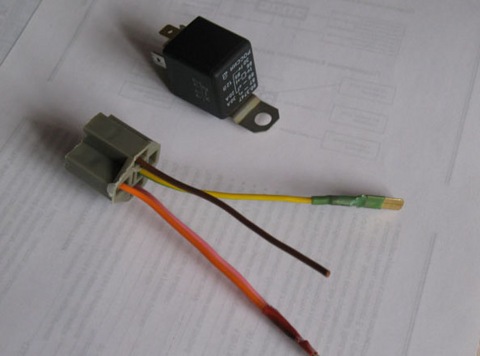

3) реле противотуманных фар!и колодка под неё)
реле 4-ех контактное и разьем к нему!

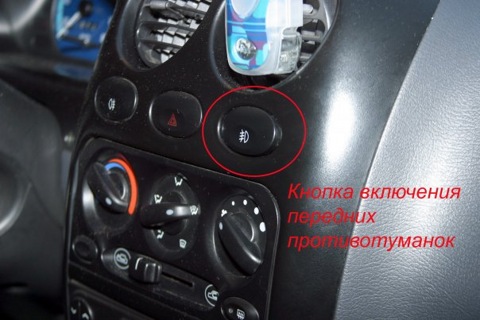

4)кнопка включения противотуманок!
ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)
6) мелочь изолента клемы на провода и все такое!
РАБОТА
я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!
и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

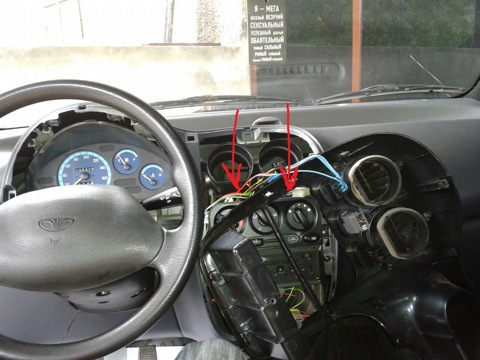

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

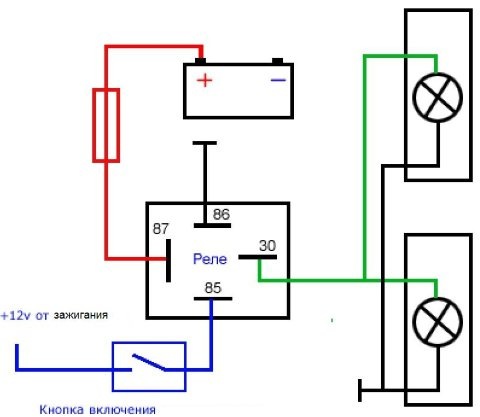

туда куда указывают стрелки находяться лампочки подсветки регулятора печки! их там 2-е, но они нам не нужны, проследите по проводу от них и найдете 2-ух контактный разьем, (так как подсветка включаеться с габаритами нам это и нужно) так вот к этому проводу мы и будем цеплять первый контакт на реле! и так все знают как работают выключатели ПТФ (обьяснять не буду! сначит так берем первый кусок провода(не режте его сразу) подключаем один конец к разьему подсветки регуляторов печки а другой разьем к кнопке, (не спрашивайте меня к какому разьему на кнопке подключать, я реально не знаю искал путем тыканья это не сложно), далее идем по цепочке и от кнопки ведем провод к реле контакту 85 на схеме(на реле тоже должны быть написаны, если там нетакие числа то просто поверните реле так чтоб контакты были расположены как на схеме ) там все одинакого
тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)
далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!
все осталось последнее сами противотуманки,
начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)
если противотуманки не работают прислушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)
