Подсветка замка зажиганияВ данной статье приводится пример организации освещения личинки замка зажигания на автомобиле OPEL VECTRA B (дорестайл). Но также можно применить данную технологию и на других авто. Статья ни в коем случае не претендует на авации, а преподносит читателю недорогой и достаточно эффективный способ улучшения комфортабельности вашего авто. |
1. Вступление.
- Имеем автомобиль OPEL VECTRA B 1996г. Авто досталось от довольно опрятного предыдущего хозяина и если не обращать внимание на мелочи, то можно сказать в состоянии твердой четверки. Но новая метла метет по-новому. Многим начинающим автовладельцам известно чувство, когда хочется сразу переоборудовать авто под себя, добавить кучу примочек и приборов. Когда ездишь на 9-ке не обращаешь никакого внимания на скрип торпедо, лопнувшие пластмаски и прочую дребедень. А что вы хотели? Это же 9-ка. Но пересев на иномарку сразу ощущаешь как поднимается твоя планка потребностей и требований к комфорту авто. Вот и стал замечать, что достаточно неудобно в темное время суток вставлять ключ в замок зажигания. Особенно в спешке. Было очень неплохо обзавестись подсветкой личинки замка зажигания.
2. Пути решения.
- Естественно, самый простой способ - это пойти и купить новый замок со встроенным освещением. Но этот метод не подходит. Толи вера не позволяет, толи менталитет такой... Ну не могу я поменять рабочую деталь на такую же рабочую только с фенечкой, которая к тому же еще и стоит немалых денег. Вариант номер два - купить отдельно прозрачное светящееся кольцо и приспособить его на имеющийся замок. Обшарил все авторынки в нашем городишке - продавцы только лупают глазами "А че это? А че ваще?" Только интернет. Но здесь тоже есть подвох. Такие кольца продают, но они не подходят на опель из-за особенности декоративного кожуха замка зажигания. Чтож остается последний вариант - делать самому. Вот тут то и открывается поле для деятельности :-D. Самый простой способ - это просверлить дырочку возле личинки замка и вставить в нее светодиод желаемого цвета. Однако, господа, скажу я вам эффект далеко не айс. Такой вариант подходит только если подсветка будет гореть несколько секунд, а затем гаснуть. А желаемый результат - это равномерно светящийся полупрозрачный диск вокруг личинки который включается вместе с габаритами и горит на протяжении всего времени их использования. Вот этим мы и будем заниматься на протяжении этой статьи.
3. Реализация.

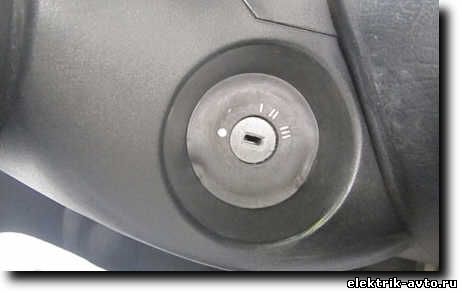

- Вот так просто и непринужденно выглядит декорация замка зажигания на автомобиле ОПЕЛЬ VECTRA B.
- Немного поразмыслив, я решил что довольно подходящим материалом для светящегося диска будет сам диск :-) CD Disc. Аккуратно его вырезал, примостил синие светодиоды... Результат меня не потешил. Банально это все как-то. Дело в том, что подсветка приборной панели штатная и имеет оранжево-желтое свечение. И вдруг тебе синее бильмо из-под руля светит. Решено было ставить кольцо в цвет приборки. И я вырезал новое уже из круглого бокса от тех же компакт дисков. Сделал по бокам кольца небольшие прорези и вплавил в них четыре SMD светодиода от подсветки клавиатуры старого мобильного телефона.
- Это не космический снимок далекой планеты Юпитер. Это снимок боковой части нашего кольца сделанный под монтажным бинокулярным микроскопом. На первом фото видно SMD светодиод направленный своим кристаллом внутрь, а на втором - такой же светодиод, но с припаянным рядом SMD резистором, ограницивающим ток примерно до 15-20 mА. Все четыре светодиода соединены последовательно. Таким образом мы получили вот такое колечко.
- Внешний край я обвел маркером - там будет наклеена резинка, а на местах расположения светодиодов наклеены кусочки черного оракала для скрытия пиков свечения и более равномерного распределения светового потока по диску.

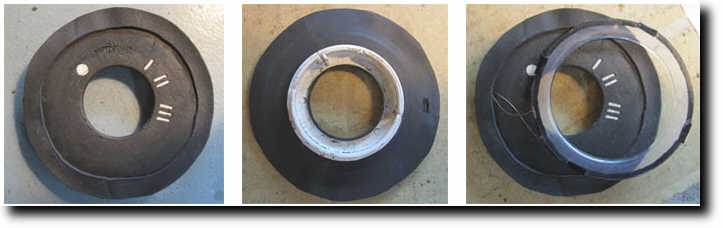

- Далее процесс таков: вырезаем из тонкой резины внешний круг. Клеим его на основной декоративный кожух резиновым клеем. Вырезаем скальпелем с обратной стороны кожуха отверстие под провода и вставляем прозрачный диск между резинками.
4. Результат.

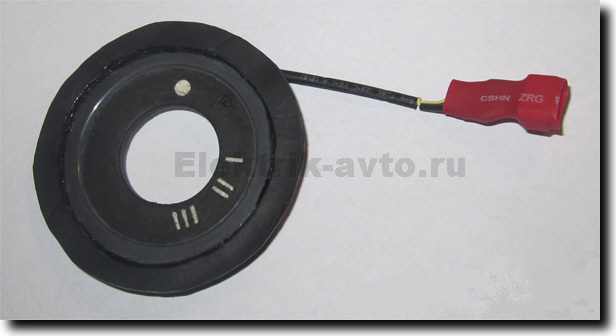

- Припаеваем более толстый провод. Изолируем термоусадкой. Заливаем место стыка термоклеем и резиновым клеем. Припаеваем конектор и потенциометр для подстройки яркости на месте. Получаем готовое изделие.
- Лицевая сторона.

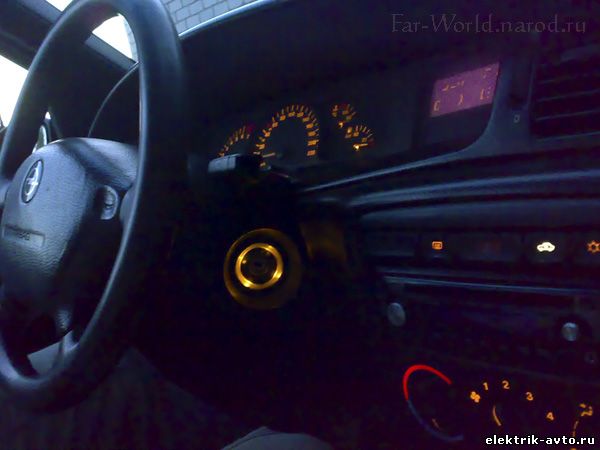

- А вот как это смотрится уже на машине и в работе.(Здесь фоткал на телефон. Извиняюсь за качество.)
5. Для тех, кто хочет большего.

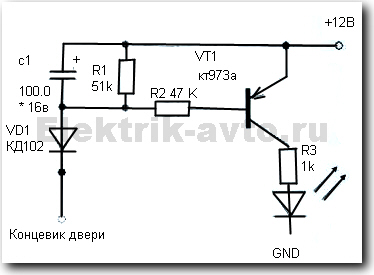

- Если вы разбираетесь в электронике, то думаю вам будет полезно "побаловаться" вот с такой схемкой.
- Работает эта схема следующим образом: заходите вы в салон автомобиля - зажигается подсветка личинки замка зажигания и горит восемь секунд. Затем гаснет. За это время вы успеваете без проблем вставить ключ. Собирать такую схему или нет, решать вам. Это уже как говориться дело вкуса. Я например не заморачивался. Просто заходя в салон сразу включаешь габаритные огни, а вместе с ними включается и наша подсветка. Яркость подобрана на уровне комфорта. Прекрасно сочетается с подсветкой приборной панели и не слепит пассажира.
