Реле стандартные схемы

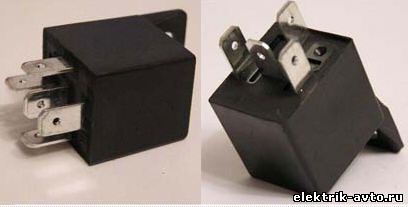

Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть - колодка или soket) в который вставляется реле.

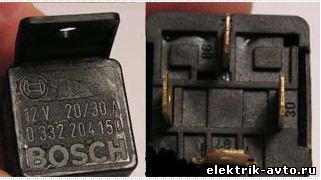

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

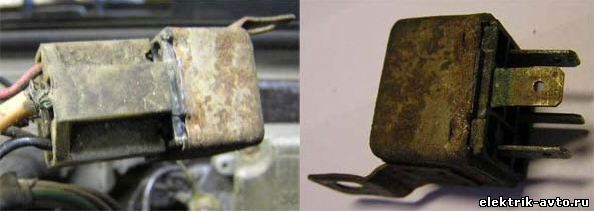

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки - пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

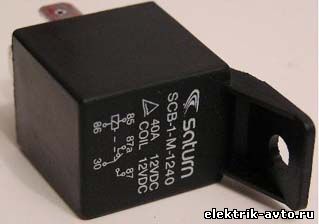

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив - отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле - лужение. Примеры окисляющихся контактов реле.

Схемы инверсии сигналов и управления нагрузкой.

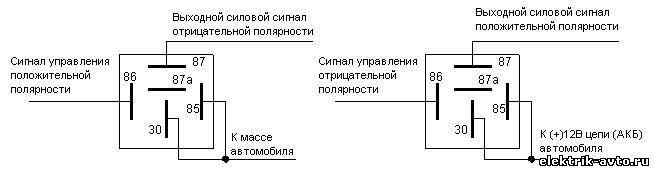

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

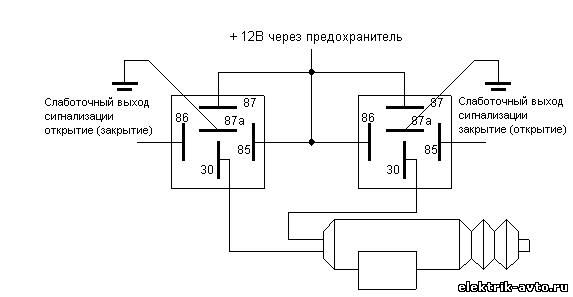

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро - оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (правая схема).

Схема блокировки двигателя с самоподхватом (самоблокировкой).

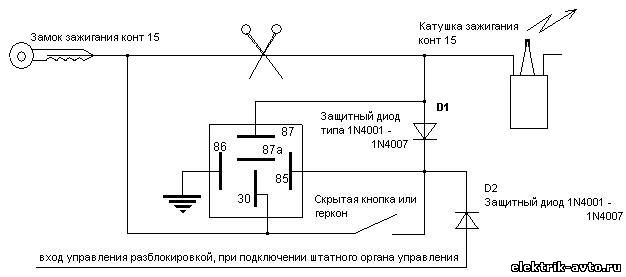

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.
