Ремонт подогрева зеркала своими руками
Снятое зеркало с тыльной стороны.
Разогрел термофеном зеркальную поверхность и вставил пластиковые карточки, для дальнейшего демонтажа пластиковой рамки зеркала.
Периодически, прогревая термофеном, аккуратно просунул карточки дальше.
Периодический прогревая с зеркальной стороны руками аккуратно рассоединил зеркало с термоэлементом и кожух.
Термоплёнка, наклеенная на зеркало. Как видно, там повреждаться нечему.
Прогрел зеркало и отклеил часть термоплёнки от зеркала. (У меня это получилось не очень аккуратно из-за слабого прогрева). Дальше плёнку отдирать не надо, но я продолжил демонтаж ради любопытства и…
…И полностью отклеил плёнку от зеркала.
Замерил сопротивление между контактами и получил что-то похожее на 30 Ом.
Если бы сопротивление не удалось измерить, то пришлось бы делать дырку рядом с другой клеммой и замерять там.
А так мне повезло и я сразу обнаружил повреждённое соединение
(Там визуально видно, какой контакт не работает, проводник на пленке становится немного темнее).
Проделал в плёнке отверстие для обнаружения неработающей клеммы.
Это будущий проводник. От него нужна будет только ножка.
Сделал крестовую прорезь в плёнке при помощи «ножа для бумаги», помазал паяльной кислотой прорезь,
вставил самую маленькую заклёпку с шайбой и заклепал молотком на тисках.
Шайбу, заранее, необходимо измазать паяльной кислотой и пролудить припоем часть внешней стороны.
Сама кислота. При высыхании она образует тонкую электропроводную плёнку.
Припаял ножку от радиодетали к шайбе и к повреждённому контакту.
Ура, контакт есть с сопротивлением 27 Ом, пол Ома весят мои провода =)
Наклеил на зеркало двухстронний плёночный скотч.
Приклеил к зеркалу плёнку
На пленку опять наклеил скотч, Вам советую наклеить пористую двухстороннюю ленту толщиной 1.5-2 мм, она будет лучше держать.
Немного прогрев термофеном клейкую поверхность, установил рамку зеркала и хорошенько прижал.
Место ремонта.

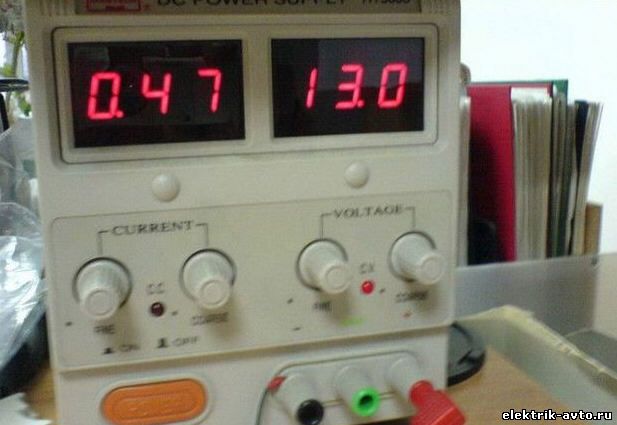

Подключил к блоку питания для проверки. Обогрев кушает пол ампера.
Можно устанавливать, а сэкономленные денежки можно потратить на что-нибудь полезное или вкусное.
