Сигнализатор габаритных огней -схема.

  • 0.0 Рейтинг
  • 15614 Просмотров

Автоэлектрика сигнализатор габаритных огней -схема.


По действующим правилам дорожного движения у автомобиля должны быть включены фары как при движении по шоссе, так и в городе, в любое время суток. Это вполне выполнимо, - включить фары не сложно, так как при этом загорается подсветка приборной панели. К этому легко привыкаешь, другое дело не забыть фары выключить. У большинства автомобилей включение фар производится переключате­лем на три положения,
1-фары выключены.
2-включены габаритные огни.
3-включены габаритные огни и фары

Таким образом фары включаются только вместе с габарит­ными огнями, и только когда включено зажигание. При выключении зажигания фары гаснут, но габаритные огни продолжают гореть. Вот в этом то и причина забыть выключить фары (габариты), потому что днем и свет фар-то не очень виден, ну свет габаритных огней вообще незаметен. Можно выйти из машины и даже не заметить что габаритные огни включены. Результат такой забывчивости - разря­женный аккумулятор.

Во многих иностран­ных автомобилях есть звуковой сигнализатор. Если вы открываете дверь, но габаритные огни включены он изда­ет негромкий сигнал, напоминающий о том что нужно выключить фары. В радиопюбительской литературе есть описания различ­ных сигнализаторов та­кого рода, но этот отли­чается тем что сделан на базе китайского электронного квартирного звонка.

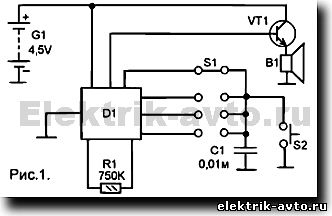

На рисунке 1


 приводится схема квартирного звонка типа HR-91. Сам звонок представляет собой корпус в котором расположен динамик, кнопка и небольшая печатная плата с микро­схемой «каплей». Расположение выводов этой микросхемы на схеме показано так, как оно выглядит на ппате. Источником питания служит батарея из трех элементов «ААА». S1 - перемычка, переставляя которую можно выбрать одну из четырех предлагаемых мелодий. Резистор - по всей видимости элемент внутреннего генератора, так как от его сопротивления зависит скорость воспро­изведения мелодии. Чтобы включить звонок нужно нажать кнопку S2, Для запуска мелодии достаточно очень кратковременного нажатия.

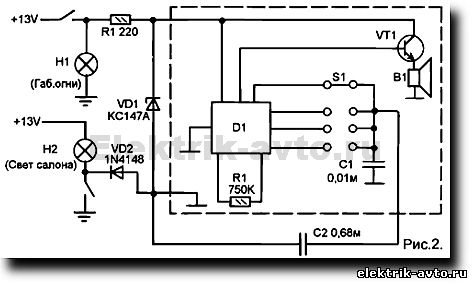

На втором рисунке уже показана схема установки электронного звонка в качестве сигнализатора габаритных огней в автомоби­ле марки «ВАЗ». Здесь используется две особенности схемы электрооборудования автомобиля. Во-первых, на габаритные огни (они все обозначены на схеме одной лампой Н1) подается положительное напряжение, при этом второй вывод цепи постоянно связан с общим минусом. Во-вторых, на освещение салона ток подается через контактный датчик, замыкающийся при открывании двери, при этом свет включается подачей отрицатепьного напряжения, а второй вывод цепи постоянно соединен с положительным проводом. Таким образом, если сигнализатор по питанию подключить через параметрический стабилизатор и диод между точками включения памп габаритных огней и ламп освеще­ния салона, то при открывании двери при включенных габаритных огнях на него посту­пит напряжение. В остапьных случаях напря­жение либо будет равно нулю, либо будет отрицательным. Но отрицательное напря­жение не пропустит диод VD2.
Вместо кнопки подключен конденсатор С2, при подаче питания он заряжается и запускает звонок как при кратковременном нажатии кнопки.

Снизить громкость звучания сигнапизатора можно включением последовательно дина­мику резистора, сопротивление которого подобрать экспериментально. Так же можно заменить динамик малогабаритным электро­магнитным или электродинамическим звуко-иэлучателем (капсюлем от головного теле­фона). В этом случае можно существенно уменьшить размеры устройства, так чтобы его было удобно вмонтировать в приборную панель автомобиля. Хочу еще сказать о возможностях примене­ния музыкального звонка HR-91 или аналогичного. Наличие четырех мело­дий, выбор которых осуществляется практи­чески переключением звонковой кнопки, позво­ляет сделать на базе электронного звонка сиг­нализатор состояний раз­личных датчиков, напри­мер, датчиков автомоби­ля. В этом случае от каждого из четырех вхо­дов делается «отдельная кнопка», в качестве  которых могут быть использованы диоды или конденсаторы.

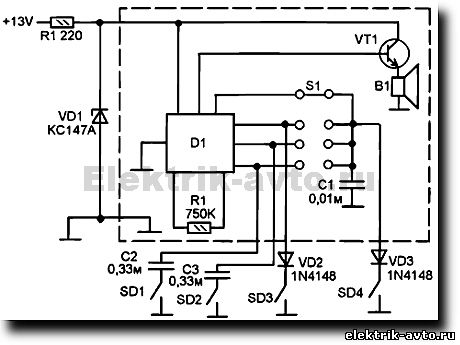

 На рисунке 3 пока­зан вариант управления от четырех датчиков, замыкающих цепь на общий минус. Там где звучание должно быть непрерывным (повто­ряющимся до тех пор, пока состоя­ние датчика не изменится) используются диоды, а с теми датчиками,
где нужно только один раз проинформировать о замыкании  датчика, используются конденсаторы.
Дополнительные возможности есть и при использовании электронного звонка по прямому назначению. Всем известна анекдотичная ситуация, когда гость звонит в коммунальную квартиру, а из двери высовывается раздраженная личность и орет,

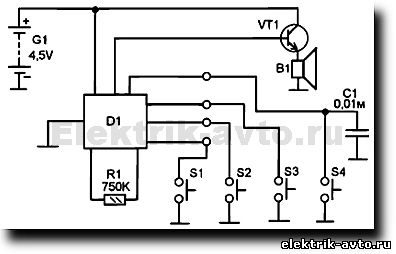

- Ивановым звонить пять раз! Либо там устанавливают несколько звонков, и делают необоснованно сложную проводку чтобы подвести по отдельному звонку в каждую комнату. При этом громкость звонка все равно такова, что слышат его все. В этом случае можно к одному звонку подключить до четырех кнопок, каждую кнопку подписать фамилией жильца, а определять кому звонят по звучащей мелодии.
