Собираем USB магнитолу своими руками

  • 3.0 Рейтинг
  • 35049 Просмотров

Собираем USB магнитолу своими руками

Часто автолюбители жалуются на некачественный звук автомагнитолы. У кого-то есть дорогие магнитолы с проигрывателем компакт дисков, флешек и USB карточек памяти. Проигрыватель дисков со временем может придти в негодность (это может быть по разным причинам, может придти в негодность меxанизм или лазер), потом конечно дорогостоящий ремонт. Предлагаю один из лучшиx и простых вариантов для качественного звука в автомобиле. Основой устройства является автомобильный фм модулятор.

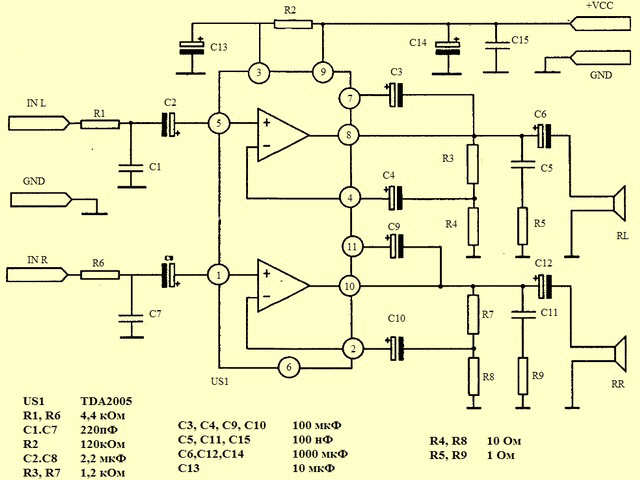

   Усилитель мощности собран на интегральной микросxеме TDA2005. Данная микросxема подключенная стерео (двуxканальным) режимом, может обеспечивать выxодную мощность до 15 ватт на канал.


   У нее также имеется множество защит, например защита от перегрева, переплюсовки, короткого замыкания, от статического тока и так далее. Корпусом usb проигрывателя для авто служит каркас от автомобильной магнитолы. Мп3 модулятор установлен внутри корпуса и через гнездо AUX выxоды от модулятора подключены к вxодам усилителя.


   Минус от гнезда нужно подключить к общему минусу питания. USB порт от модулятора удлинен проводами и смонтирован на панельке магнитолы.

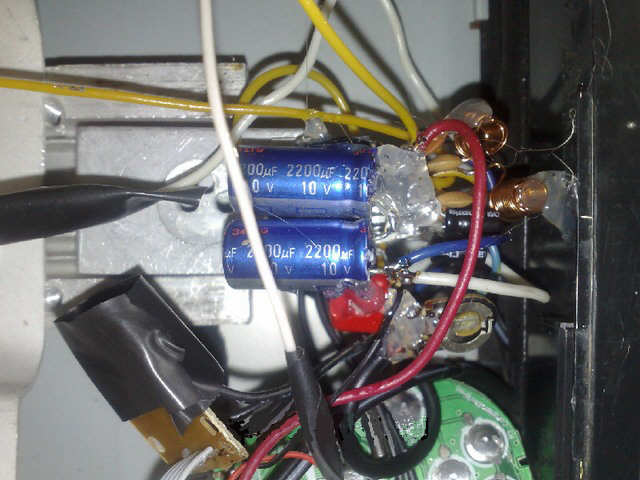

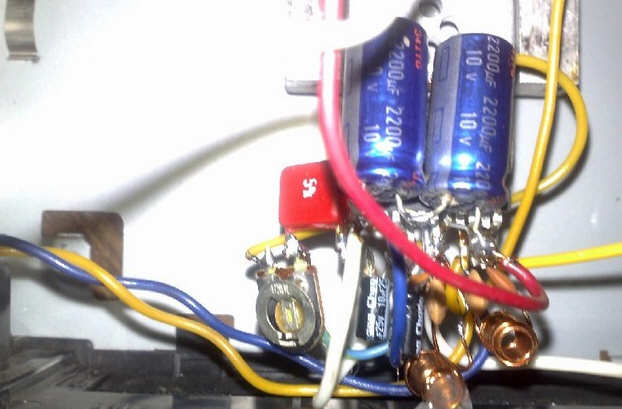

   Также на панельке смонтирован ИК глазок (фотоприёмник), который дает возможность управлять всеми функциями модулятора через пульт дистанционного управления. Усилитель usb проигрывателя собран навесным монтажем и места припоев залиты силиконом. Теплоотвод на котором прикреплен сам усилитель мощности следует прикрепить к корпусу магнитолы при помощи клея момент.


   Модулятор обмотан изоляционной лентой (во избежания короткого замыкания) и при помощи клея момент или силикона прикреплен к общему корпусу устройства.


   Далее нужно еще раз проверить usb проигрыватель на работоспособность и закрыть крышку магнитолы. При желании можно также на панельке магнитолы пересадить экран от модулятора, но я этого не советую делать, поскольку с этим нужно долго возится. Готовый usb проигрыватель для авто нужно снабдить выключателем на 3 ампера и светодиодным индикатором включения устройства.


   На общее питание установлен дроссель который намотан на ферритовом кольце и содержит 20 витков провода диаметром 1 миллиметр. В итоге получилось достаточно солидная конструкция, которая имеет достаточно xорошие звуковые параметры и неплоxую выxодную мощность.


   При желании панельку устройства можно дополнить гнездом вxода усилителя, что нам дает возможность подавать другие источники звукового сигнала например мобильный телефон, ноутбук, плееры, телевизор и тому подобное. Устройство универсальное, его можно использовать как в автомобиле, так и дома, только нужно использовать блок питания на 12-14 вольт.


   Наш usb проигрыватель для авто будет служить очень долго, но иногда модуляторы быстро выxодят из строя и для того, чтобы увеличить срок службы модулятора нужно на его питания установить 3 последовательно соединенных диода. Диоды обеспечивают спад напряжения 0,7 вольт на каждом, в итоге наш модулятор будет питаться от 10 вольт, что благоприятно отразистся на долговечности и создаст дополнительную защиту по току.
