Светодиодная подсветка приборов своими руками
Зеленая подсветка панели и кнопок ко всему этому ни как не подходила и я решил переделать её на синию. Как мне показалось, самый простой и дешёвый способ - покрасить лампочки синим цапонлаком. Пузырек стоит около 20-25 руб. Что и было проделано с одной лампочкой. Однако при проверке оказалось, что цвет получился не синим, а каким-то малиново - фиолетовым. После недолгих размышлений я пришёл к выводу, что причина в том, что сами лампочки светят не белым, а желтоватым светом, и при смешении с синим получается такой странный оттенок. Альтернатива оставалась только одна - светодиоды.
На рынке были куплены синие яркие светодиоды (яркость около 3 канделл), диаметром 5 мм. по 30 руб. штучка, а в магазине SMD (чип) резисторы 1206 сопротивлением 620 Ом. Резисторы 0603 и 0805 лучше не использовать, т.к. во-первых, они недостаточно мощные, а во-вторых слишком маленькие и с ними неудобно работать. Светодиоды неизвестной марки, падение напряжения 3,5 В, рабочий ток 20 мА.
Немного о светодиодах
Светодиоды кроме яркости храктеризуются еще и углом излучения. Этот угол в принципе зависит не от излучающего кристалла, а от конструкции самого светодиода. В светодиодах высокой яркости используется прозрачный рассеиватель который кроме того еще и играет роль фокусирующей линзы. Но угол излучения у них составляет около 20 град. Если смотреть на него под большим углом, то яркость резко падает. Для получения более широкого угла излучения используются рассеивающие (молочно-матовые) рассеиватели. Это позволяет получить равномерное излучение с более широком углом, но яркость таких светодиодов меньше.
Первый тип лучше использовать для освещения небольших участков, например пиктограмм кнопок, а второй для освещения различных шкал, чтоб получить более равномерную подсветку.
Лампочки из светодиодов
Проще всего было, на мой взгляд, сделать такую конструкцию, чтобы её можно было вставлять вместо штатных лампочек. Это позволяет в случае чего поставить лампочку обратно. После "разведки" выяснилось, что нужно делать две основных конструкции. Первая используеться в посветке кнопок и панели управеления печкой. Вторая в подсветке панели приборов. Кроме того пришлось придумывать и третий, нестандартный, вариант для подсветки вольтметра, часов и индикатора давления масла.

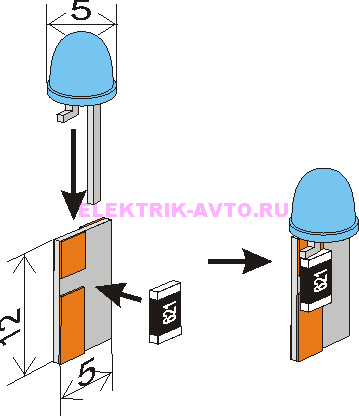

Конструкция первой светодиодной лампочки
Платку я сделал из двухстороннего стеклотекстолита толщиной 1,5 мм. Более толстый лучше не использовать, а то возникнут проблемы при установки в колодку лампочки. Следите за тем, чтобы при установке светодиодной лампочки, контакты в колодке лампы не закорачивали резистор (обведено красным цветом), иначе светодиод сгорит. Я на это место надел термокембрик. На фотографиях, также видны проточки под фиксирующие выступы контактов в колодке лампочки :
Вот что в итоге получилось.
Конструкция второй светодиодной лампочки
Сперва я попытался просто запаять резистор в разрыв вывода светодиода. Но получалась слишком хлипкая конструкция, и запоров два резистора, я усилил соединение платкой такой же ширины как резистор и немного длиннее. Платку сделал, расслоив двухсторонний стеклотекстолит. На все выводы надел термокембрик, что бы исключить КЗ.
После сборки дорабатываем полученную конструкцию надфелем, добиваясь нормальной установки в колодки лампочек. Затем, опять же надфелем, сделал матовой поверхность светодиодов, чтобы получить более равномерный свет.
Конструкция третьей светодиодной лампочки
После экспериментов оказалось, что единственный приемлемый вариант - это использовать светодиоды поверхностного монтажа.
Затем к платке подпаиваются два тонких провода, а в светофильтре делается надфелем паз, куда вся конструкция и вставляется. Ни как дополнительно я её не крепил. Следите, чтобы не было КЗ.
Вторые концы проводов я подпаял к колодке стандартной лампочки. Следите за полярностью, если светодиодные лампочки первых двух типов можно просто перевернуть, то здесь, при неправильной полярности придется перепаивать провода.
Основная сложность состоит в том, чтобы аккуратно разобрать приборы, старайтесь не помять и не поцарапать хромировку. И еще, в кольцевом светофильтре напротив светодиода я надфелем сделал треугольные проточки, рассеивающие свет и позволяющие получить более равномерную подсветку. Для часов одного светодиода оказалось маловато, нужно ставить два.
Установка
Некоторые кнопки имеют внутри зеленые светофильтры, тогда кнопку надо разобрать, а светофильтр вытащить. Светофильтр который стоит на подсветке панелей приборов, зелено-голубого цвета. После экспериментов оказалось, что лучшей результат получается если его оставить. Без него подсветка слишком неравномерная, а на цвет свечения он никак не влияет.
При установке нужно соблюдать полярность. Поэтому, если светодиод не засветился, нужно повернуть светодиодную лампочку другой стороной.
Впечатления

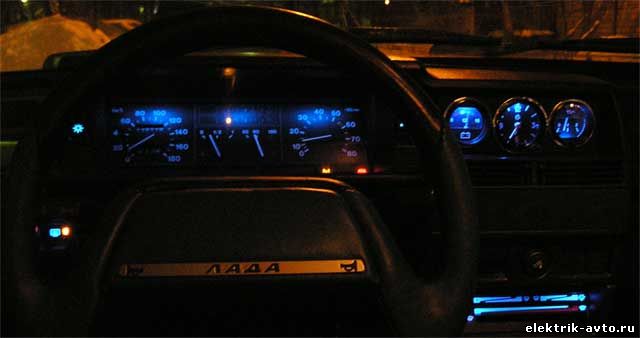

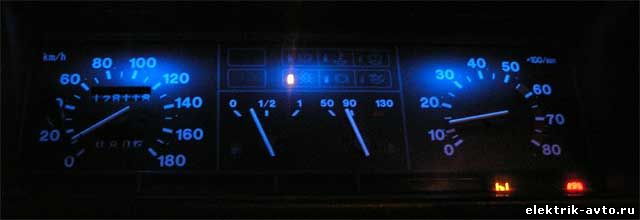

Подветка кнопок просто отличная. Панель освещена немного неравномерно, но это было и при использовании лампочек. Но главная проблема - ночью не видно красных стрелок, видно придется красить их в синий цвет. Кроме того неравномерно регулируется яркость, в начале, при небольшом повороте ручки регулировки, она возрастает очень быстро, а потом почти не меняеться. Это происходит из-за нелинейной зависимости яркости светодиода от тока. Можно попробывать частично вылечить поставив переменный резистор регулировки с нелинейной характеристикой сопротивления, но думаю что найти такой очень проблематично. Или поставить ШИМ регулятор, например на таймере NE555.
Очень неравномерной получилась подсветка панели управлеия печкой, наверно придется ставить туда еще один или два светодиода.
Пока не сделал подсветку прикуривателя. Проблема в том, что там стоит оранжевый светофильтр, а синих в продаже я не встречал. Хочу попробывать поставить зеленый, может покатит.
PS. Видел в подаже китайские лампочки из светодиодов для подсветки кнопок, 240 руб. за пару. Мне же одна обошлась в 30руб 50коп + стеклотекстолит и работа.
Продолжение
Резисторы на светодиодных лампочках сильно греются, так как сопротивления типоразмера 1206 имеют мощьность 125 мВт , а нужно 250 мВт . Хотя такие и бывают того же типоразмера, но мне их найти не удалось. Поскольку все работает, решил оставить как есть, но по хорошему нужно либо ставить последовательно два резистора по 330 Ом (второй с другой стороны платки), либо ставить сопротивление побольше. Хотя ток при этом и уменьшится, при использовании ярких светодиодов их яркость снизится незначительно.
Поставил второй светодиод для подсветки панели управления печкой. Использовал точно такую же лампочку. Изнутри покрасил белой корректирующей жидкостью (замазка для исправления ошибок и опечаток) для более равномерной подсветки. Получилось очень не плохо. Этой же замазкой покрасил стрелки в белый цвет, теперь их хорошо видно в темноте.
ВНИМАНИЕ: не снимайте стрелки, а то потом их обратно точно не поставите.
Я по глупости снял стрелку указателя температуры, потом пришлось прогревать двигатель до момента включения вентилятора, чтобы установить её назад правильно.
Не хватило светодиодов, купил ещё, но их цвет немного отличается, поэтому лучше брать все сразу одной марки.
Купил десяточный прикуриватель, с рассеивателем бледно-зеленого цвета. Как и ожидалось, отлично подходит для синей подсветки. Для установки пришлось увеличить посадочное отверстие, но осталась пара проблем.
Первое - нужен специальный разьем для подключния.
Второе - прикуриватель сидит слишком глубоко и его неудобно доставать, нужно как-то переделать крепление.
Пока вроде всё.
