USB-розетка в авто своими руками


Для начала разберемся, что вообще значит это понятие — USB-розетка? А ничего особенного по сути: USB-порт на панели автомобиля, оснащенный линией питания, но с незадействованной линией передачи данных, то есть, грубо говоря, универсальный интерфейс для питания всяких там USB-примочек от мала до велика и самое главное — для зарядки всего и вся, что способно заряжаться от USB: телефоны, фото-/видеоаппаратура, mp3-плееры и прочее. К слову сказать, для того, что по умолчанию не заряжается от USB, а только от розетки, всегда можно спаять соответствующий конкретному устройству кабель для зарядки от USB, знай только распиновку — в общем, это несложно.


Итак, приступим к делу давнишней задумки… Для начала разберемся с распиновкой USB-разъема.



Как видно из первой взятой из поисковика картинки, все просто до безобразия! Итак, нам нужно задействовать 1 и 4 контакты разъема: на 1 подать стабилизированные 5 вольт, а 4 закоммутировать на массу. Где взять стабилизированные 5В в автомобиле? Для этого нам потребуется линейный стабилизатор напряжения LM7805 и пара-тройка емкостей к нему, а именно: два малоемких керамических конденсатора на вход и выход стабилизатора для сглаживания высокочастотных помех и желательно — электролитический конденсатор не очень большой емкости на вход для сглаживания низкочастотных помех, которые в автомобильной бортовой сети — далеко не редкость.


Как видно из картинки, стабилизатор — радиодеталь трехногая, имеет вход, выход и массу. Собираем все это дело и вешаем на вход электролит.
В принципе, на этом можно было и ограничиться, но Влад где-то на просторах интернета поднял схему для зарядки популярных ныне mp3-плееров I-Pod. Как оказалось, продукция фирмы Apple слегка более капризна и требует особых условий, а именно: поднятия напряжения на Data-ножках USB (2 и 3) до 2В, что будет представлять собой управляющий сигнал зарядки для устройства I-Pod. Реализуется это подключением двух этих ног к стабилизированным 5В через резисторы определенных номиналов. Меньше слов, схема скажет намного больше, лаконичнее и быстрее:

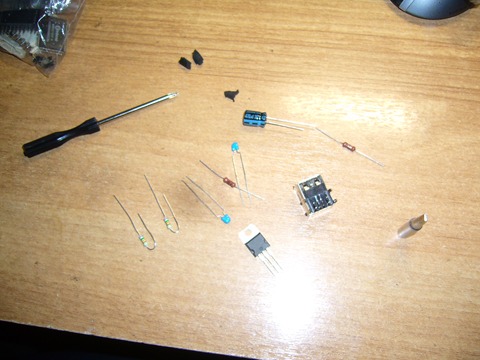

Собственно, в начале пути у нас было (пока еще отдельно друг от друга) следующее:




— линейный стабилизатор напряжения LM7805;
— керамический конденсатор 0,1мкФ — х2;
— электролитический конденсатор 470мкФ, 16В;
— резистор 75КОм — х2;
— резистор 51КОм (ближайший к 49,9) — х2;
— двухразъемный USB-интерфейс;
— кусочек алюминиевой пластинки для использования в качестве радиатора для стабилизатора, который имеет обыкновение весьма сильно нагреваться в процессе работы;
— кусок термоусадки нужного диаметра.










Влад, конечно, выдвигал желание спаять все аккуратненько на маленькой вытравленной платке с использованием SMD-радиодеталей, но вполне естественная лень и вроде бы как простота предприятия взяли свое, и мы сделали все на коленке, навесным монтажем, а потом затянули все это в термоусадку.




Быть может, и не особо аккуратно… Но кто там в недрах моей панели будет ковыряться-то?!


Разъемы расположил возле диагностического, почти под пепельницей, чуть правее — там он не бросается в глаза, в то же время легко доступен. И подключить можно сразу два устройства, а кабели развести в разные стороны, как только пожелается.
Вот он я — генератор шальных идей и борец с ленью что-то делать и подробно здесь описывать!


Мысль сделать USB-розетку появилась вообще не просто так, с кондачка, а после внедрения импровизированного видеорегистратора на базе любительской видеокамеры, для которой был сконструирован специальный металлический штатив в машину, который в последствии был обшит карпетом:


Камера, конечно, не регистратор, но тем не менее прок кое-какой есть: снимать начинает с датчика движения, да и так… мало ль когда пригодится? Вот езжу и записываю :-) Да и для некоторых других целей гожа :-) А еще она может быть подвижной и поворачивается на штативе, что дает возможность поснимать салон и все, что в нем происходит.
