Установка усилителя под сиденьем своими руками

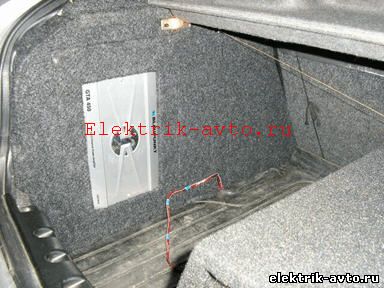

Устанавливать усилитель как в старой машине в багажнике мне не хотелось, хотя и смотрелся он не так уж и плохо и водил я её аккуратно, выучила меня наша автошкола на отлично, итак что там далее....
![](/12/7-1.jpg)
1. Длинна проводов при установке под сиденьем минимальна.
2. Все настройки доступны с места водителя.
3. Просто не хотелось повторяться. :-)
Хотя бесспорно усилитель в багажнике смотрится красиво.
Итак, предварительно засунув усилитель под сиденье убедился, что он там помещается.

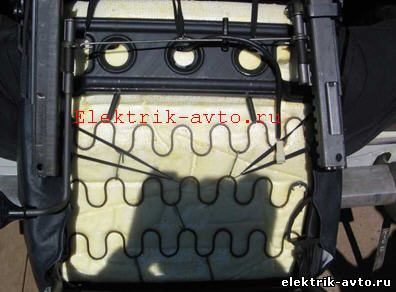

Затем, сняв сиденье начал придумывать как его на нем жестко закрепить.
![](/10/2cc3.jpg)
Придумал!!!

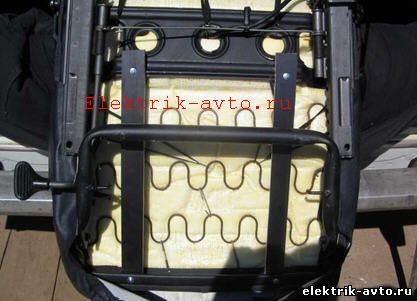

Выплил две фанерные рейки и прикрепил их саморезами к передней кромке и средней поперечине кресла.
![](/10/7g776.jpg)
Выплил две фанерные рейки и прикрепил их саморезами к передней кромке и средней поперечине кресла.
![](/10/7g776.jpg)

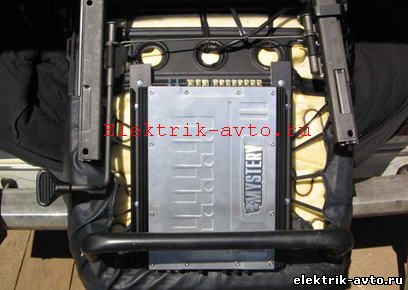

Затем, пересверлив дырки для крепления на усилителе,чтобы прикреплять не через край чехла,
прикрепил его к сидухе.
![](/10/787sh8.jpg)
прикрепил его к сидухе.
![](/10/787sh8.jpg)
Для жесткой фиксации силовых проводов и исключить их ерзанье в разъемах, выпил еще одну фанерную планку,
прикрутил к каркасу сиденья и прижал провода полоской пластика.
Дешево и сердито :-)
![](/10/0z0z09.jpg)
прикрутил к каркасу сиденья и прижал провода полоской пластика.
Дешево и сердито :-)
![](/10/0z0z09.jpg)

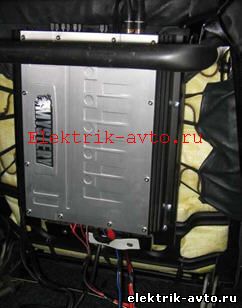

Сами провода вывел прорезав дырки в обшивке пола под сиденьем.
Т.е. никаких проводов в рабочем положении не видно.
![](/10/0990.jpg)
Т.е. никаких проводов в рабочем положении не видно.
![](/10/0990.jpg)
Вот как бы и все. И нет ничего страшного.
Фото в рабочем положении.
Между усилителем и воздуховодом остется "технологический" зазор в 5мм.
Фото сзади сделано с уровня ручки стеклоподъемника. В нормальном положении тела,
установки усилителя вообще не заметно.

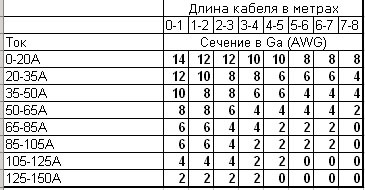

Силовая электропроводка Выбор сечения силовых проводов производится по таблице.
![](/10/tab.jpg)
![](/10/0889d9.jpg)
![](/10/12u212.jpg)

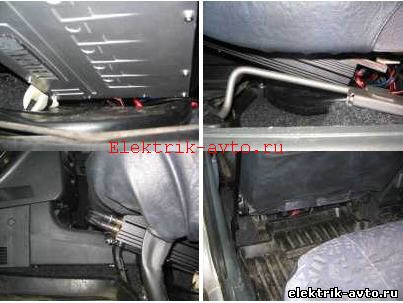

Фото в рабочем положении.
Между усилителем и воздуховодом остется "технологический" зазор в 5мм.
![](/10/0-0z8.jpg)
Фото сзади сделано с уровня ручки стеклоподъемника. В нормальном положении тела,
установки усилителя вообще не заметно.
![](/10/tab.jpg)

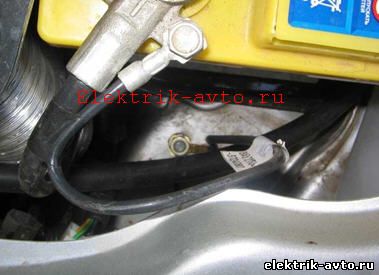

Но многие из тех кто не тянет минус от клеммы аккума, подключают толстенный провод к кузову
и не обращают внимания вот на такую соплю от - клеммы к кузову, через которую все дело будет питаться.
и не обращают внимания вот на такую соплю от - клеммы к кузову, через которую все дело будет питаться.
![](/10/0889d9.jpg)

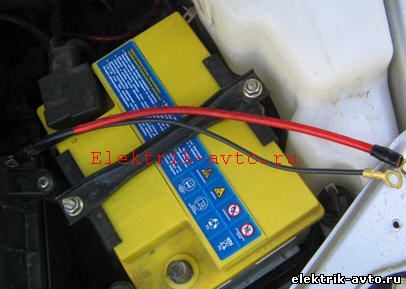

Для нормального энергообеспечения всей системы необходимо продублировать этот проводок хорошим
силовым кабелем.
![](/10/12u212.jpg)
Очень важно их сильно притянуть, как друг с другом, так и с кузовом и клеммой.
