Кондиционе рено шафран 1997
vladpit
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Оффлайн

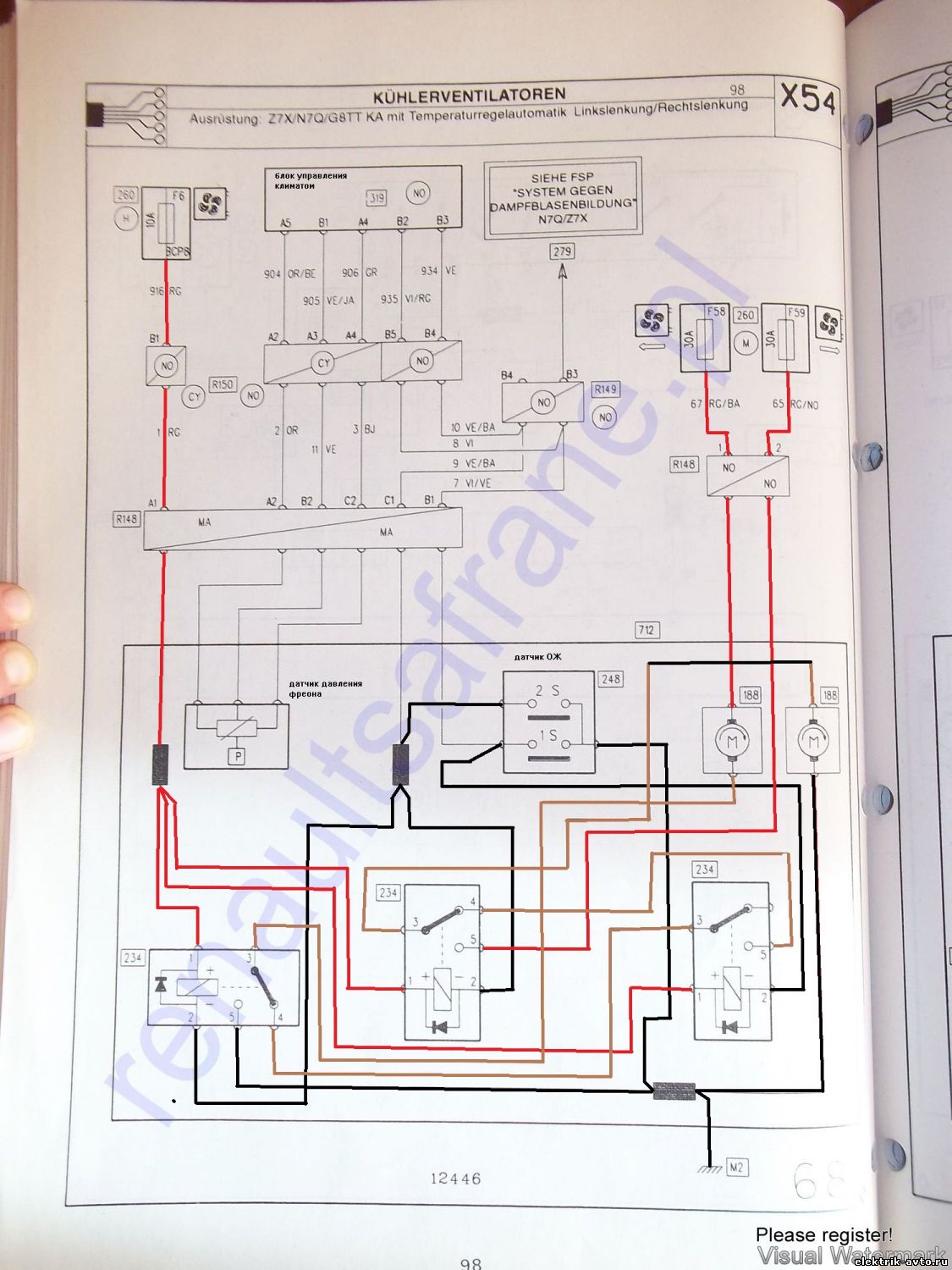

С момента покупки авто не включался кондиционер штатной кнопкой AC .Зато была обнаружена самодельная кнопка которая  запускала компрессор ........но на прямую в обход датчика давления фреона.Так вот .сейчас решил разобраться с этой проблемой нашол схему.Только вот не пойму ,как так может быть что все минусовые провода идут на датчик ОЖ или (от датчика к релюхам)Может косяк какой на схеме .На схеме-1. На всякий выкладываю схему-1 и схему-2. И ещё по расцветки провадов .......если что не так на рисовано исправте.
Сообщение отредактировал vladpit - Среда, 03.12.2014, 15:57

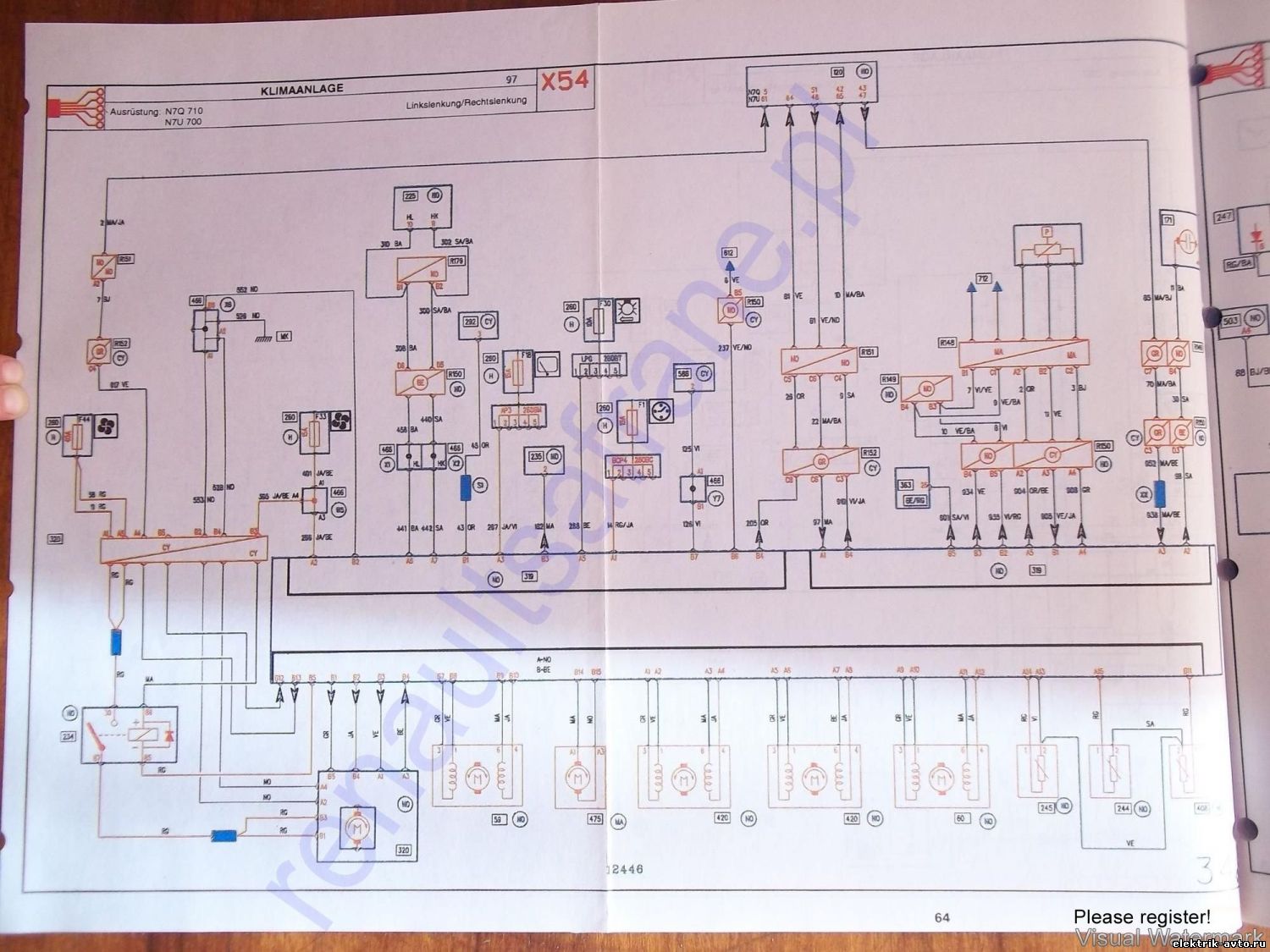

Прикрепления: 8607374.jpg (162.4 Kb) · 1790972.jpg (175.7 Kb)
sergelectrik
Лейтенант
Группа: Пользователи
Сообщений: 56
Репутация: 0
Статус: Оффлайн

Эта не понятней будет?

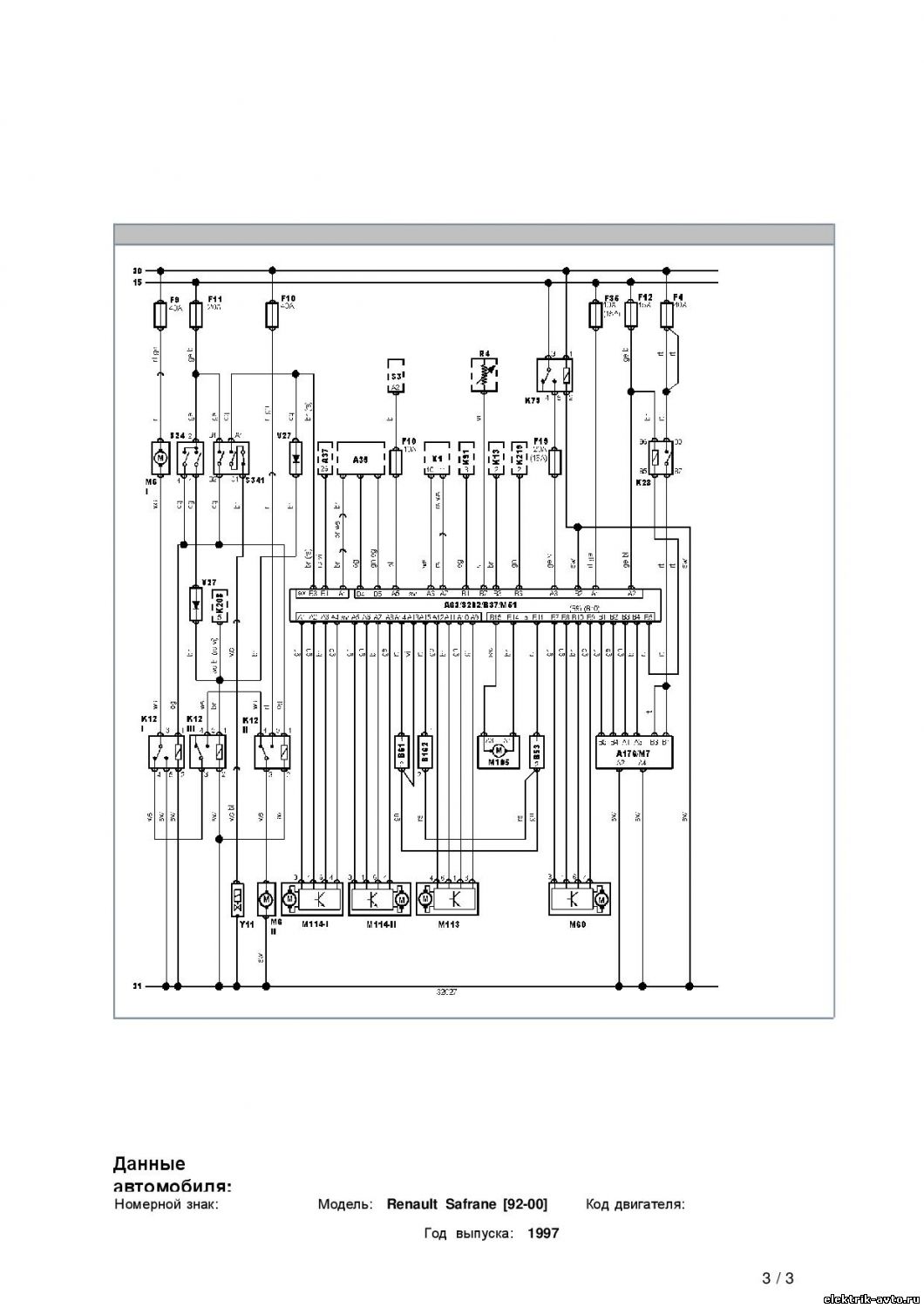

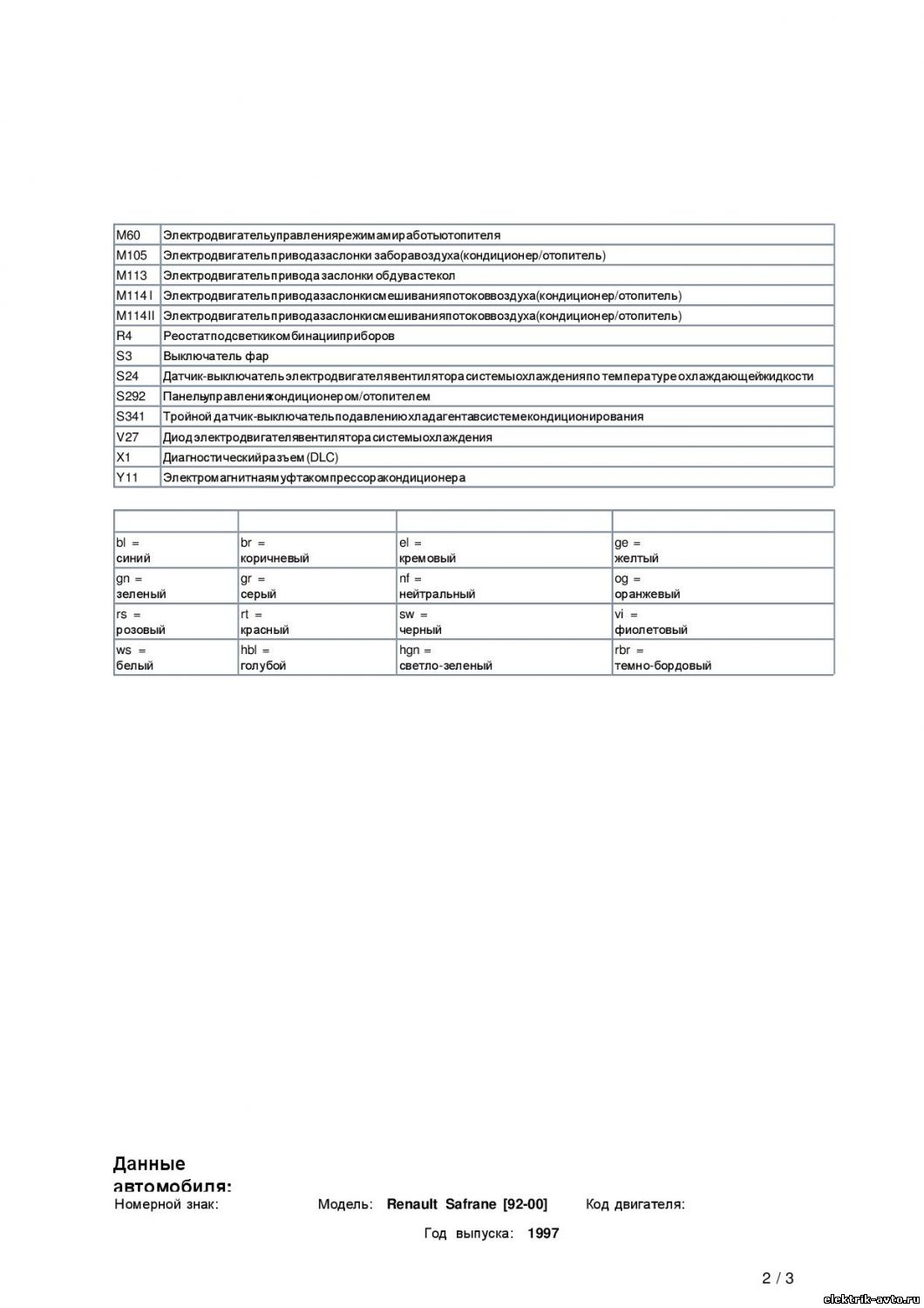

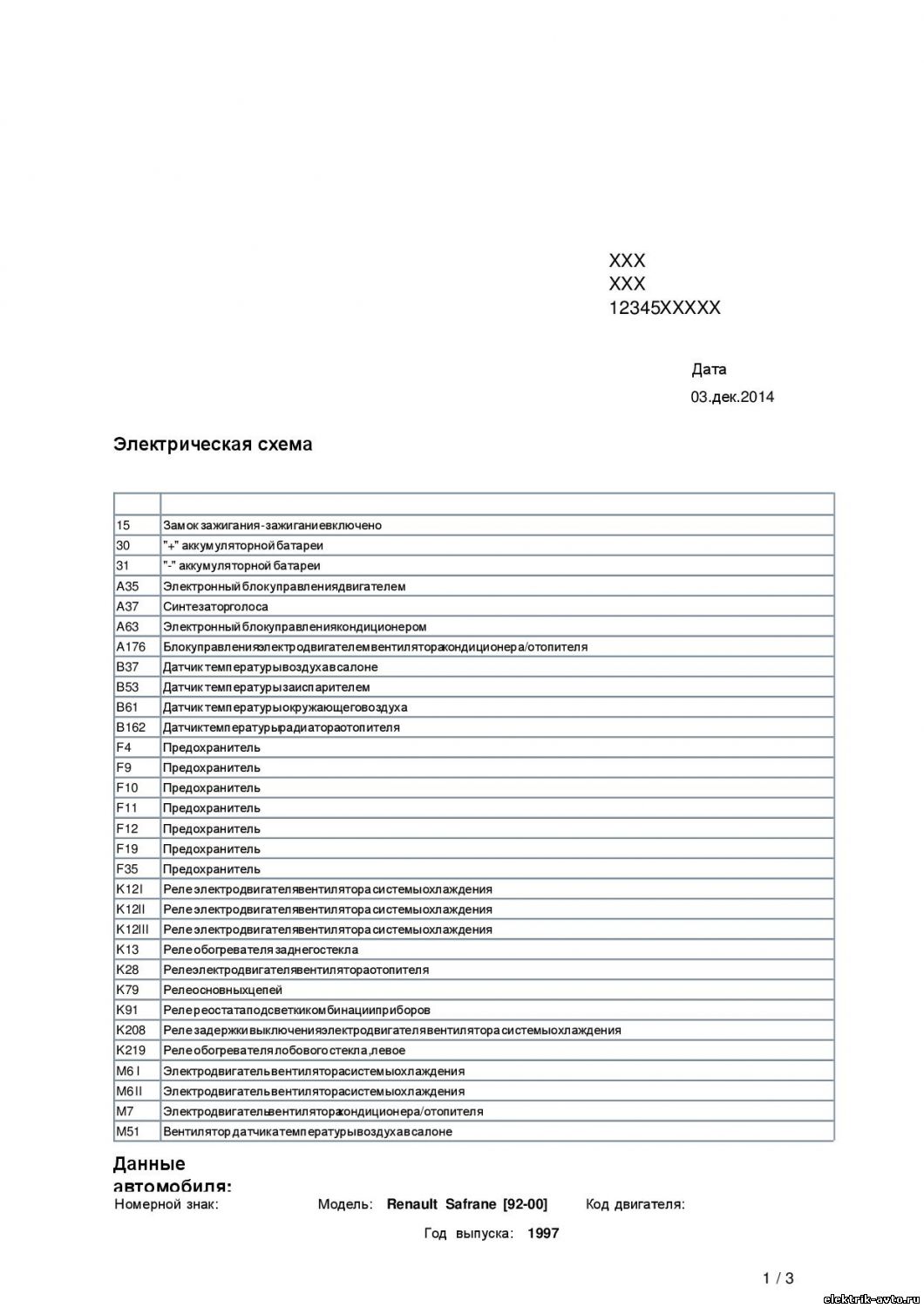

Прикрепления: 6360803.jpg (138.9 Kb) · 9757827.jpg (105.9 Kb) · 9432393.jpg (122.3 Kb)
vladpit
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Оффлайн

Мне довали такую схему это вобще какая то туфта.Здесь даже релюхи К12...НЕ ТЕ. У меня стоят с диодами.Предохранители F9-F11 у меня стоят савсем для других целей.Единственное что мне здесь понятно это то чем я интересовался.По поводу всех минусов.......
sergelectrik
Лейтенант
Группа: Пользователи
Сообщений: 56
Репутация: 0
Статус: Оффлайн

Это схема для ручного управления.Для автомотического другая.Там минус идет на включение реле А диоды это другая тема
vladpit
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Оффлайн

Ну так на той что я выкладывал всё правильно или как.
sergelectrik
Лейтенант
Группа: Пользователи
Сообщений: 56
Репутация: 0
Статус: Оффлайн

Вот посмотри

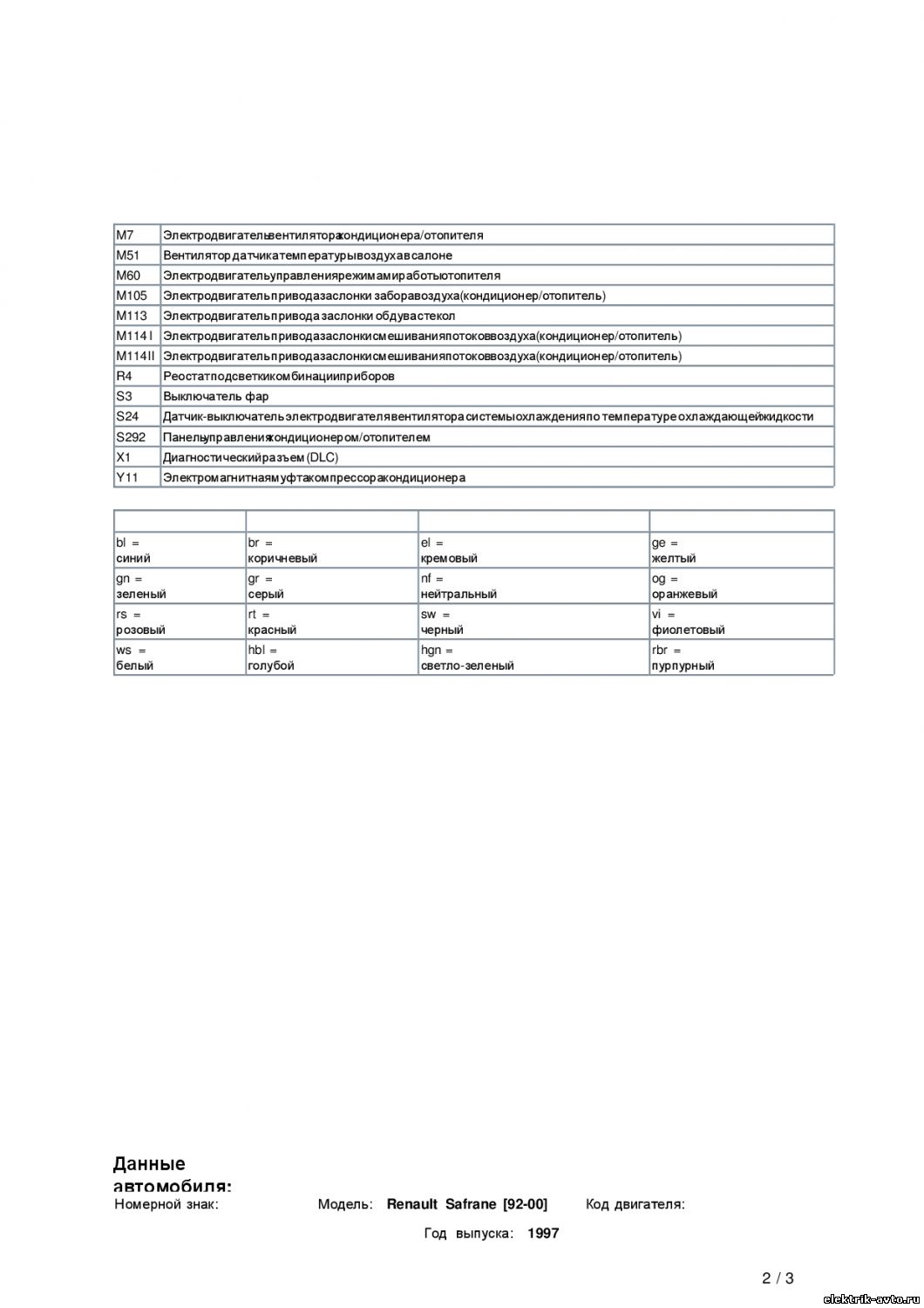

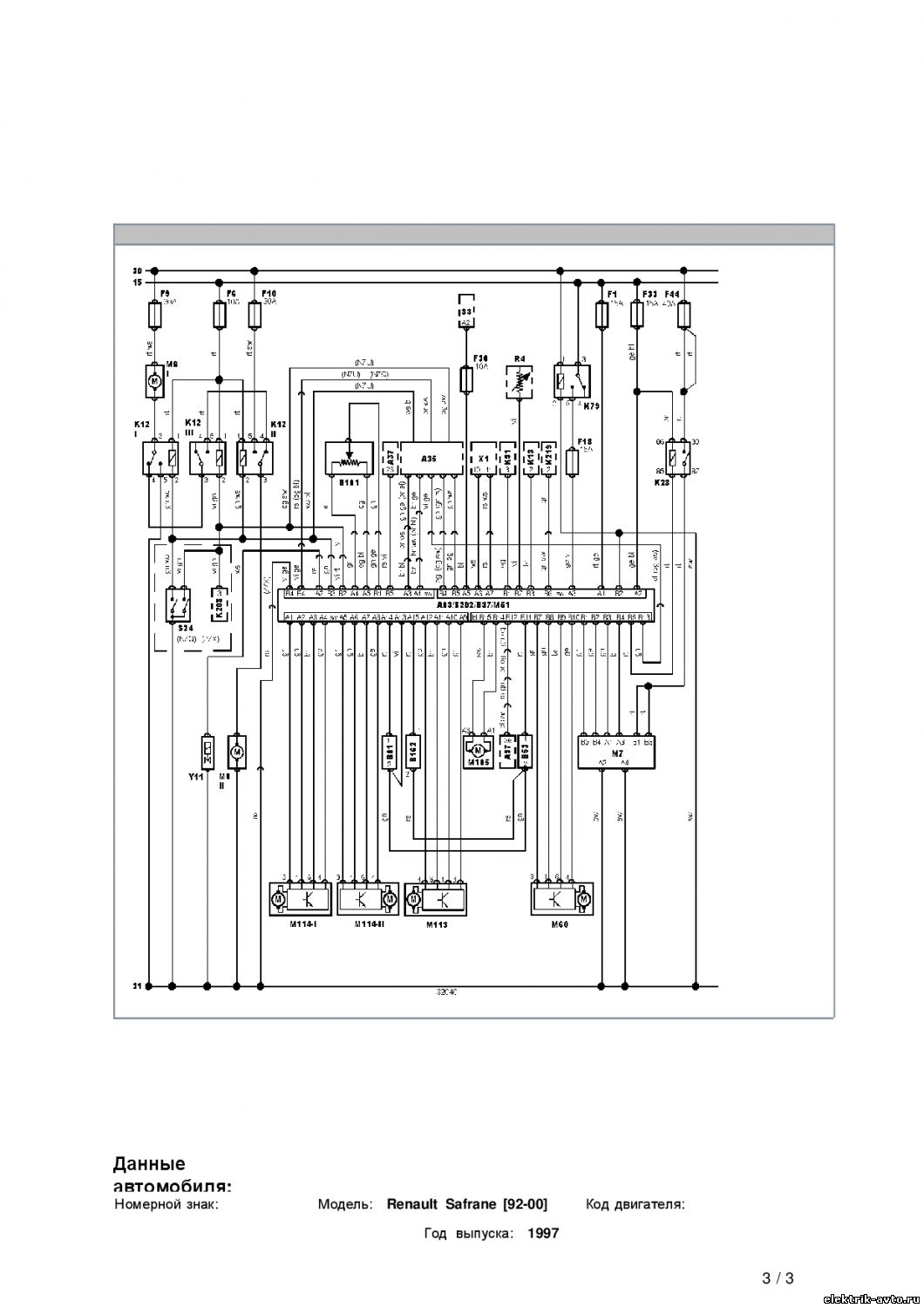

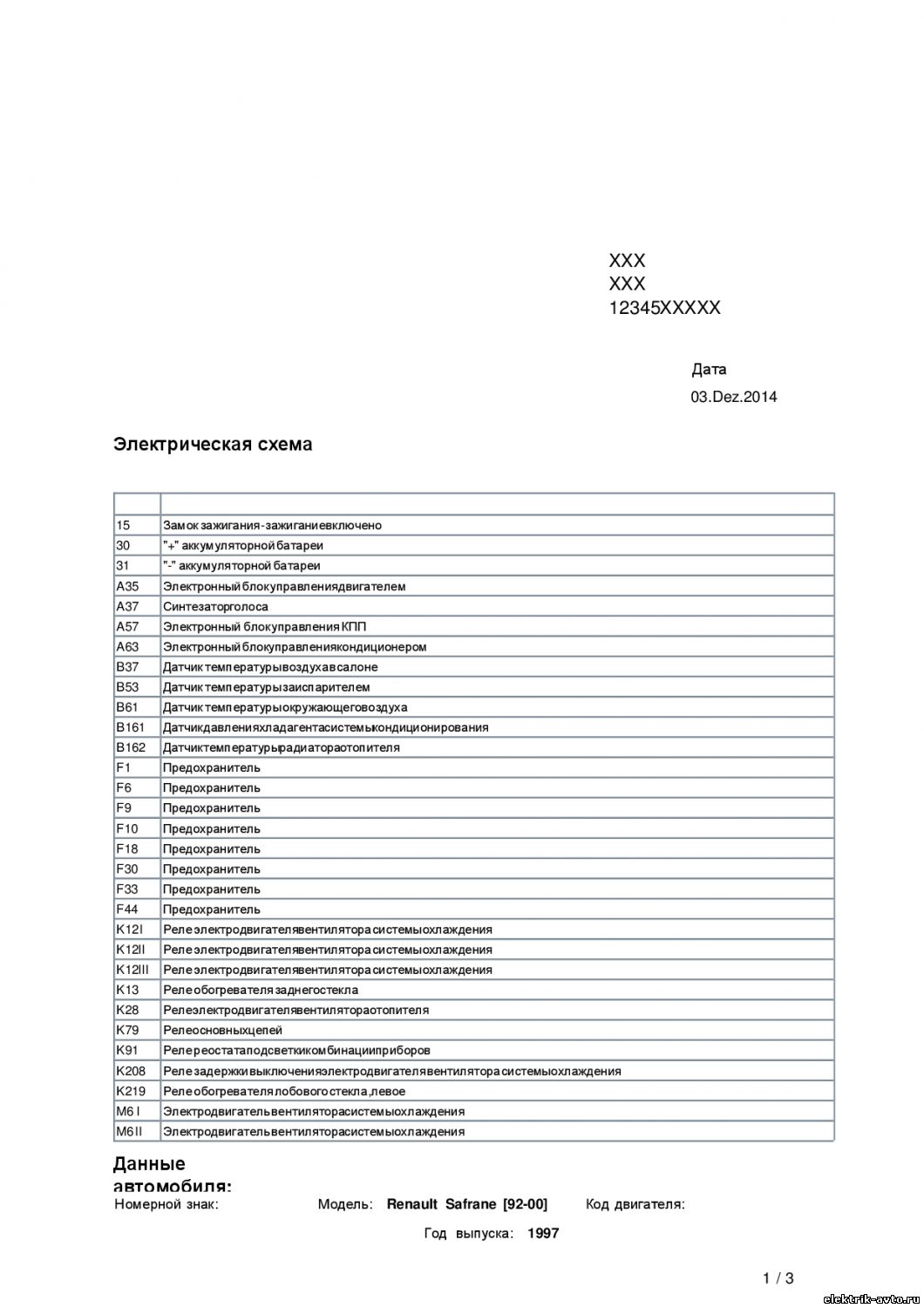

Прикрепления: 6654872.jpg (136.9 Kb) · 1766678.jpg (105.1 Kb) · 8321422.jpg (128.7 Kb)
vladpit
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Оффлайн

А более чоткого изображения нету?
sergelectrik
Лейтенант
Группа: Пользователи
Сообщений: 56
Репутация: 0
Статус: Оффлайн

Вот другое

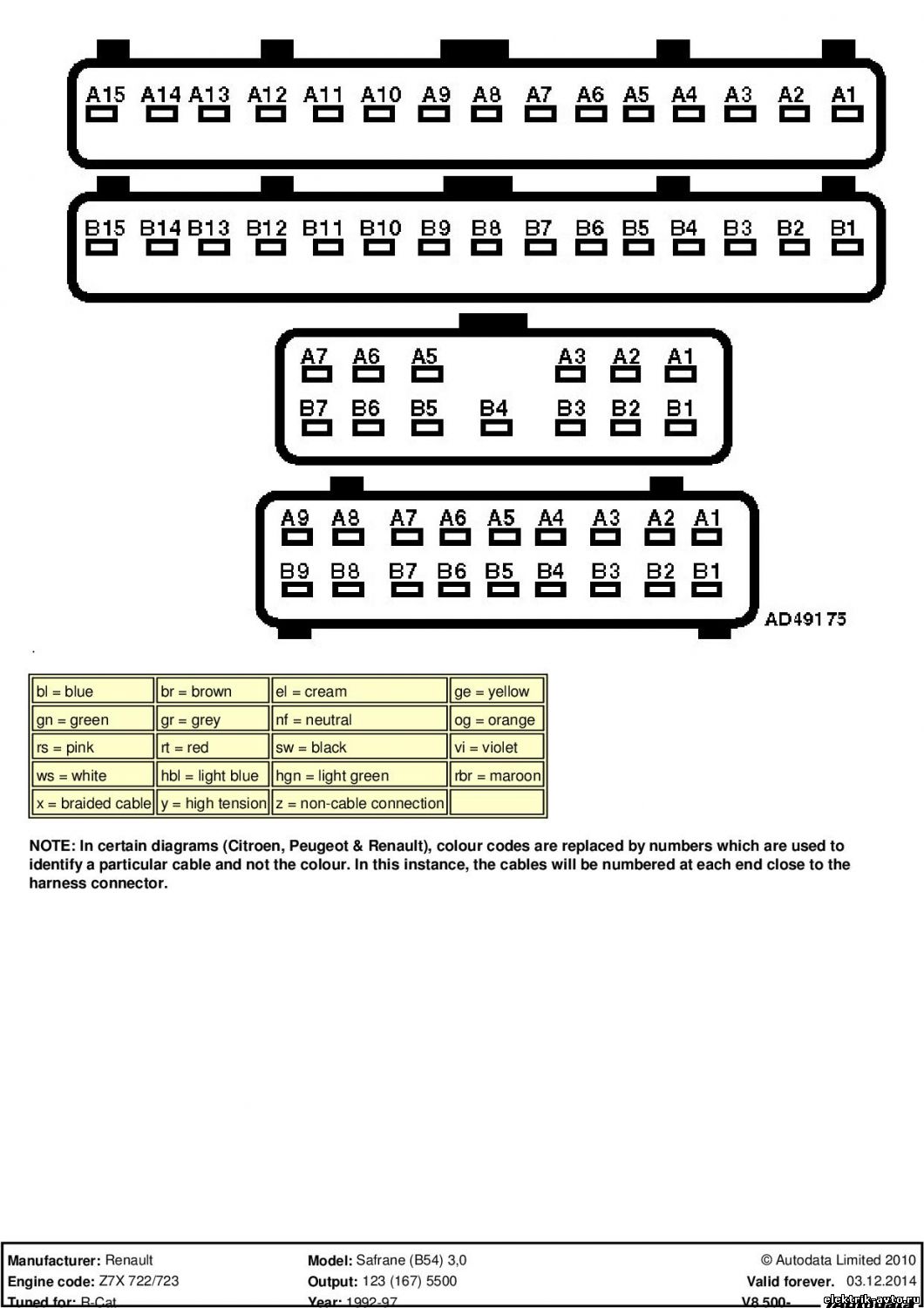

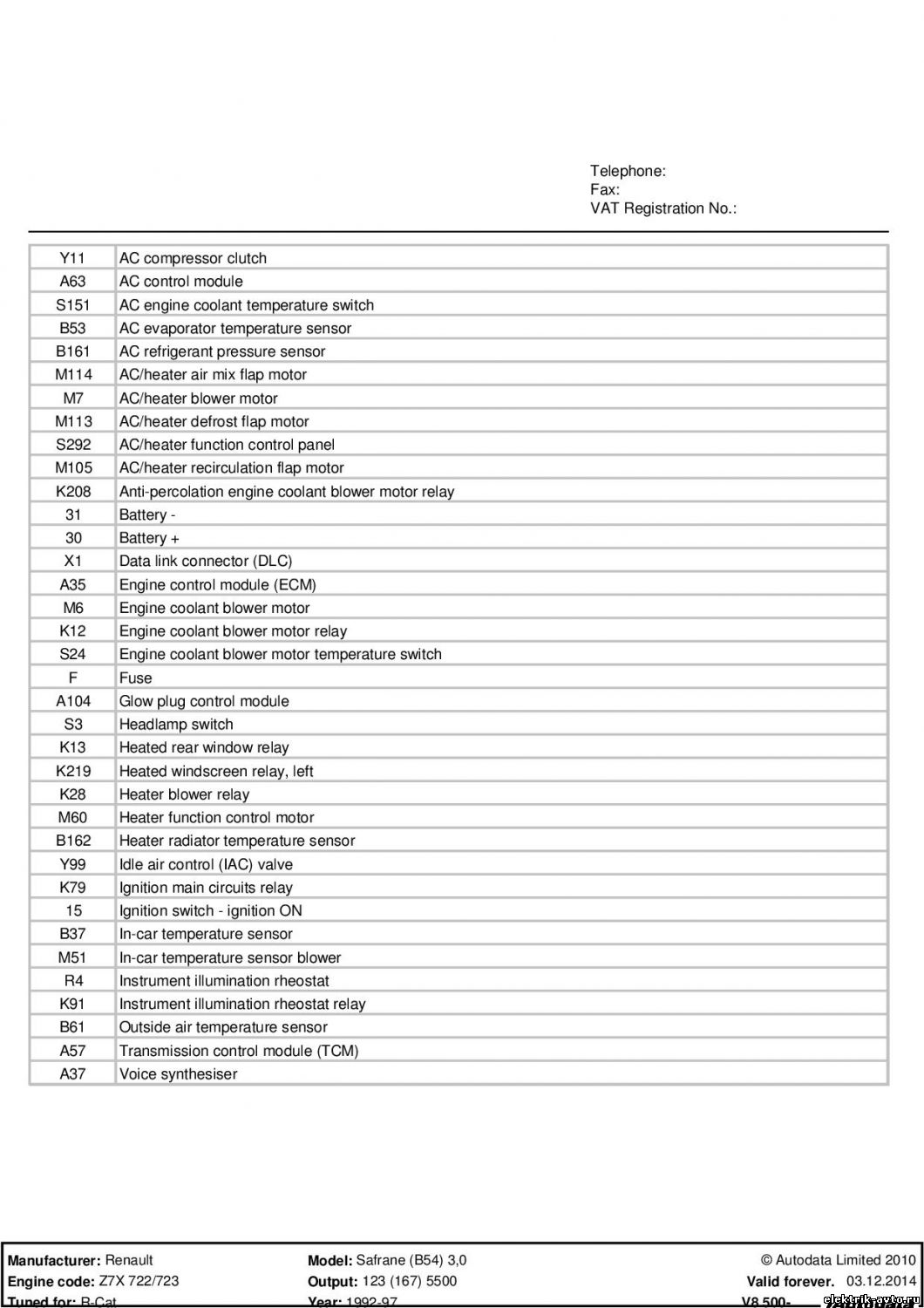

Прикрепления: 7336222.jpg (160.8 Kb) · 8622584.jpg (153.1 Kb) · 7089650.jpg (178.9 Kb)
vladpit
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Оффлайн

Сасибо,и если верить этой схеме ,а она эдентична моей то всё верно.
