Сообщение # 16 22:41 15.03.2012

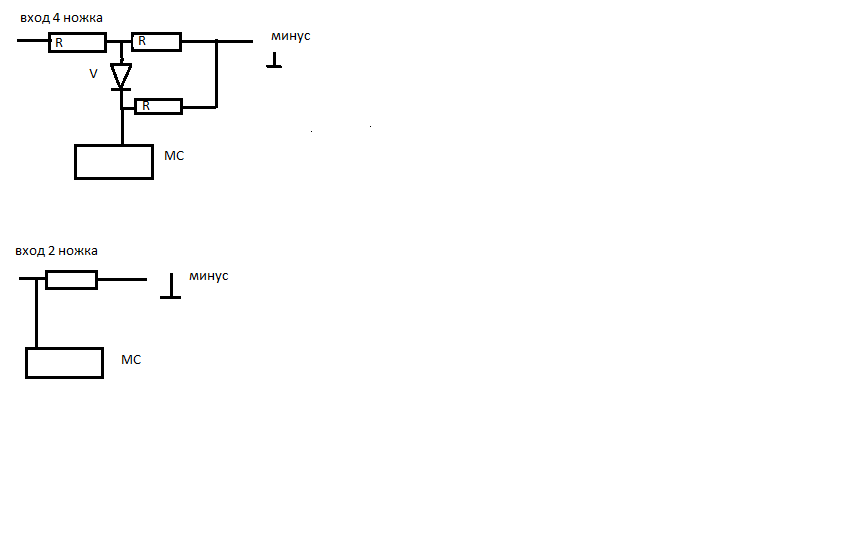

Доброго времени суток! я приблизительно нарисовал входы в самом тахе, 1 - минус, 3 - плюс ---это я точно определил а вот 2 и 4 я нарисовал схему самого таха начало входов я мог ошибится в диоде где плюс и минус

Прикрепления: 4685294.png (11.4 Kb)

григорий7

Рядовой

Группа: Пользователи

Сообщений: 18

Репутация: 0

Статус: Оффлайн

Сообщение # 17 23:20 15.03.2012

Я нарисовал входы в самом тахе 1 - минус 3 - плюс это я точно определил

Сообщение отредактировал григорий7 - Четверг, 15.03.2012, 23:22

электрик

Генерал-полковник

Группа: Пользователи

Сообщений: 800

Репутация: 23

Статус: Оффлайн

Сообщение # 18 11:36 16.03.2012

григорий7, 4-высоковольтный вход на тахометр, а 2-низковольтный вход на тахометр.
В твоём случаи подключаеш 4 к катушке
зажигания(к), а 2свободный.Удачи! hello

григорий7

Рядовой

Группа: Пользователи

Сообщений: 18

Репутация: 0

Статус: Оффлайн

Сообщение # 19 21:42 16.03.2012

Доброго Дня. Я очень благодарен за консультацию.

Добавлено (16.03.2012, 21:42)
---------------------------------------------
У меня ещё один вопрос (любопытство это человеческий фактор) на спидометре сзади стоит датчик чтото похоже на оптический что это и зачем что это не подсветка я уверен

электрик

Генерал-полковник

Группа: Пользователи

Сообщений: 800

Репутация: 23

Статус: Оффлайн

Сообщение # 20 22:25 16.03.2012

григорий7, фото покажи, если возможно.

григорий7

Рядовой

Группа: Пользователи

Сообщений: 18

Репутация: 0

Статус: Оффлайн

Сообщение # 21 08:26 17.03.2012

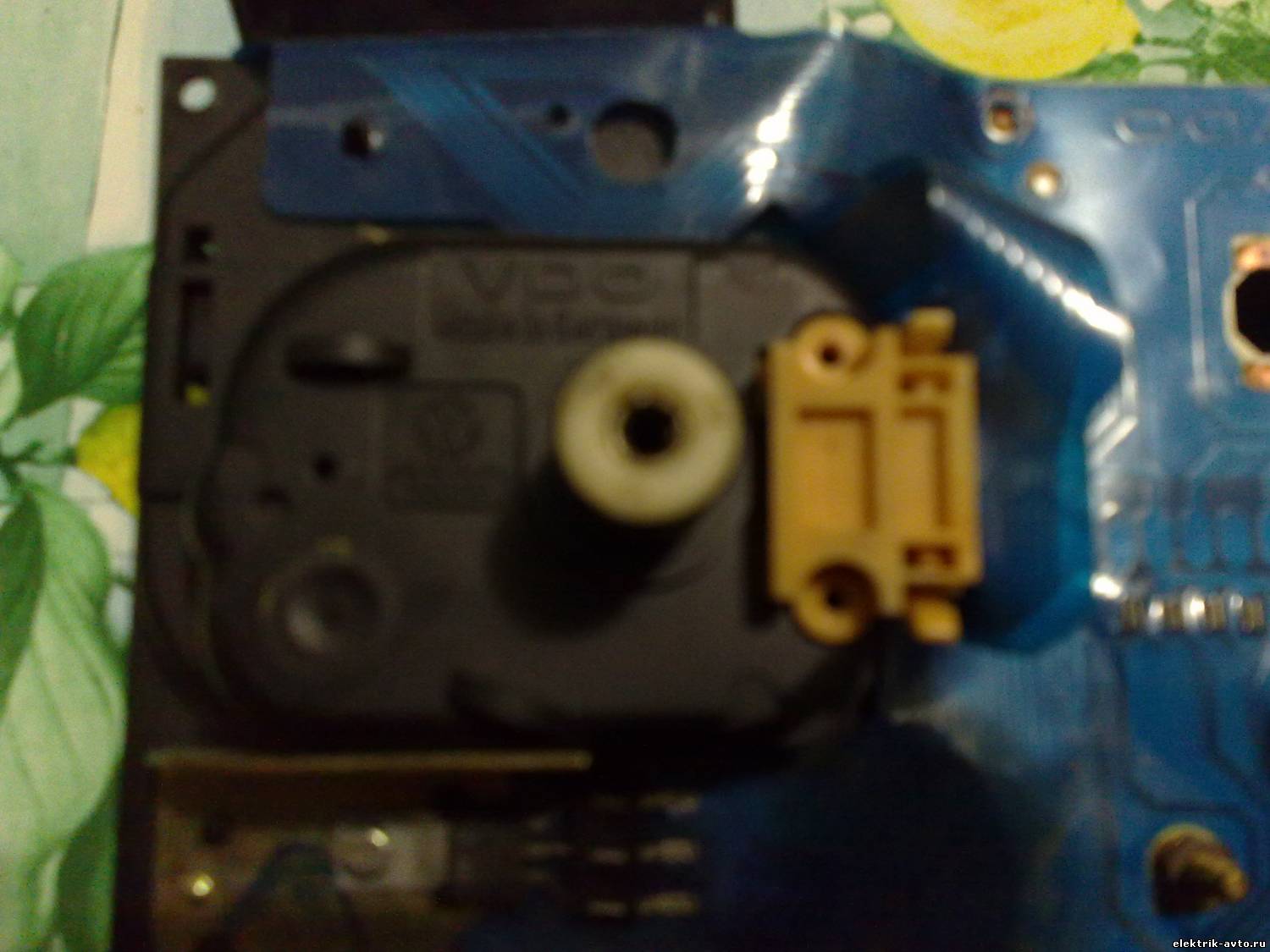

Я сфоткал сам спидометр сзади собран и с вытянутым датчиком за качество извини это фото с мобильника.

Добавлено (17.03.2012, 08:26)
---------------------------------------------
Я нашёл распиновку разёмов соединений этой панели оно сходится с моей так куча датчиков

Прикрепления: 7878055.jpg (113.4 Kb) · 0782224.jpg (117.5 Kb)

электрик

Генерал-полковник

Группа: Пользователи

Сообщений: 800

Репутация: 23

Статус: Оффлайн

Сообщение # 22 16:28 17.03.2012

григорий7, похоже это разъём под тросик (механическое соединение)коробки передач.Неуверен, в руках не держал.

григорий7

Рядовой

Группа: Пользователи

Сообщений: 18

Репутация: 0

Статус: Оффлайн

Сообщение # 23 16:52 17.03.2012

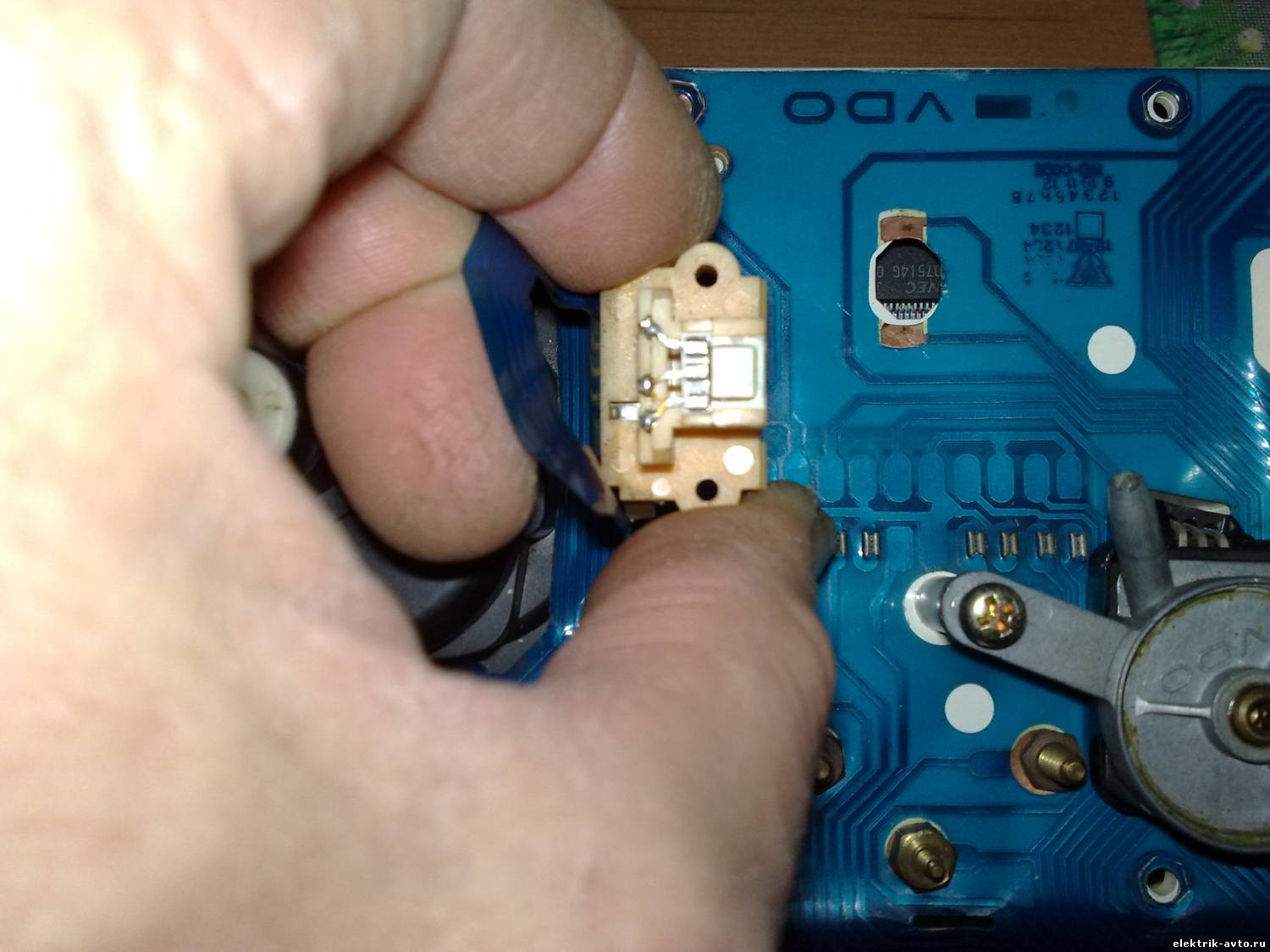

разьём под тросик радом а на второй фотке я держу пальцами перевёрнутый вверх ногами датчик

электрик

Генерал-полковник

Группа: Пользователи

Сообщений: 800

Репутация: 23

Статус: Оффлайн

Сообщение # 24 17:29 17.03.2012

григорий7, а шлейф (проводники) от датчика куда приходят?

григорий7

Рядовой

Группа: Пользователи

Сообщений: 18

Репутация: 0

Статус: Оффлайн

Сообщение # 25 20:27 17.03.2012

шлейф идут к плате расположенной на приборке я так понял это бортовой компютер или как его ещё назвать сюда ещё подходят много датчиков в том числе и сигнал с датчика холла
