Всем привет! Заказал и приобрел себе ТОРН 67 (кто ещё не знает, что это такое, http://adam-ae._narod_.ru/main_.htm (уберите прочерки вокруг слова narod)
Коротко о главном: имеется генератор КЗАТЭ 9402.3701 80А, с регулятором напряжения на 14В. Автомобиль ВАЗ 2114
Дальше идет инструкция: http://www.adam-ae._narod_.ru/TORN_67__Insruction_new.doc (уберите прочерки вокруг слова narod)
И не совсем в ней понятно что либо. Регулятор напряжения у меня точно такой же, как в инструкции. Первые два пункта касаются именно его; т.к. кто нибудь может подсказать куда там и что в итоге запаять надо, где там плюс, из какой ноги на какую диод паять и тд?
И желательно по остальным пунктам хоть чуть чуть подсказать (например где что искать, как прозванивать, и какой провод искать + или - )..
Заранее большое спасибо всем кто отзовется!
У кого не открывает, или кому то лень убрать прочерки, вот цитата из инструкции:
Краткая последовательность действий.
1. Извлеките штатный щеточный узел с интегральным регулятором напряжения (РН) и с помощью кусачек отсоедините от обеих щеток выводы штатного РН. В результате на первом шаге Вы имеете щеточный узел, обе щетки которого отсоединены от всех остальных элементов регулятора и генератора, причем одна из щеток соединена со штекером, к которому подсоединяется провод от дополнительных диодов генератора (на схеме она нижняя). Если генератор устаревшей конструкции и имеет выносной регулятор напряжения, то одна из щеток обычно соединена с массой(корпусом генератора). Обязательно устраните эту связь и подсоедините к этой щетке провод «+ 12В», который был подключен к штатному регулятору напряжения. Припаяйте к выводам щеток прилагаемый диод (FR205), соблюдая полярность - катод диода (вывод катода обозначен кольцевой полоской на корпусе)соедините с той щеткой, на которую подается + питания (обратная полярность!). Установка гасящего диода обязательна. Если он, по какой-либо причине утрачен, то может быть заменен любым кремниевым диодом (лучше быстродействующим) с рабочим напряжением не менее 300 В идопустимым током не менее 2 А.
2. Припаяйте к выводу другой щетки (на схеме – верхняя), «толстый»длинный провод, выходящий из ТОРН. Провод удобнее подводить через просверленное
для этого отверстие в пластмассовом основании используемого щеточного узла, а не через прорезь в корпусе генератора. Для удобства последующего возврата к
штатной схеме можно сделать это соединение разъемным, обеспечив минимальное переходное сопротивление изащитив от влаги и грязи.

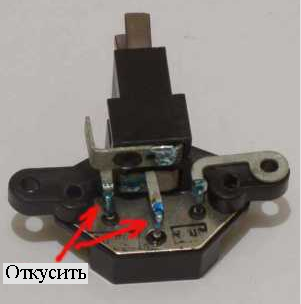

Рисунок регулятора прилагается
Коротко о главном: имеется генератор КЗАТЭ 9402.3701 80А, с регулятором напряжения на 14В. Автомобиль ВАЗ 2114
Дальше идет инструкция: http://www.adam-ae._narod_.ru/TORN_67__Insruction_new.doc (уберите прочерки вокруг слова narod)
И не совсем в ней понятно что либо. Регулятор напряжения у меня точно такой же, как в инструкции. Первые два пункта касаются именно его; т.к. кто нибудь может подсказать куда там и что в итоге запаять надо, где там плюс, из какой ноги на какую диод паять и тд?
И желательно по остальным пунктам хоть чуть чуть подсказать (например где что искать, как прозванивать, и какой провод искать + или - )..
Заранее большое спасибо всем кто отзовется!
У кого не открывает, или кому то лень убрать прочерки, вот цитата из инструкции:
Краткая последовательность действий.
1. Извлеките штатный щеточный узел с интегральным регулятором напряжения (РН) и с помощью кусачек отсоедините от обеих щеток выводы штатного РН. В результате на первом шаге Вы имеете щеточный узел, обе щетки которого отсоединены от всех остальных элементов регулятора и генератора, причем одна из щеток соединена со штекером, к которому подсоединяется провод от дополнительных диодов генератора (на схеме она нижняя). Если генератор устаревшей конструкции и имеет выносной регулятор напряжения, то одна из щеток обычно соединена с массой(корпусом генератора). Обязательно устраните эту связь и подсоедините к этой щетке провод «+ 12В», который был подключен к штатному регулятору напряжения. Припаяйте к выводам щеток прилагаемый диод (FR205), соблюдая полярность - катод диода (вывод катода обозначен кольцевой полоской на корпусе)соедините с той щеткой, на которую подается + питания (обратная полярность!). Установка гасящего диода обязательна. Если он, по какой-либо причине утрачен, то может быть заменен любым кремниевым диодом (лучше быстродействующим) с рабочим напряжением не менее 300 В идопустимым током не менее 2 А.
2. Припаяйте к выводу другой щетки (на схеме – верхняя), «толстый»длинный провод, выходящий из ТОРН. Провод удобнее подводить через просверленное
для этого отверстие в пластмассовом основании используемого щеточного узла, а не через прорезь в корпусе генератора. Для удобства последующего возврата к
штатной схеме можно сделать это соединение разъемным, обеспечив минимальное переходное сопротивление изащитив от влаги и грязи.
Рисунок регулятора прилагается
