подключение ИОНИЗАТОРА в автомобиле
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

Здравствуйте, я новичок и мне нужна помощь специалиста. Недавно купил автомобильный ионизатор (штатный) с праворульной машины и хочу установить его себе в автомобиль (в таком же кузове). Беда в том, что у меня нет шнура который связывает клавишу и сам ионизатор, отсюда вопрос что куда идёт? Общий контакт на кнопке это что ? + или - , и откуда он приходит (чёрный провод с синей полосой). Цвета изоляции проводов, которые подходят к клавише и ионизатору совпадают ,при этом на ионизаторе остается ещё один провод синего цвета- что это за провод и каково его назначение?

Большая просьба объяснить простым языком, можно схемку нарисовать.
Всем спасибо.
Фотки с радикал фото не пропускает
и ссылку на форум мазда-милления не пропускает
как выложить фотки подскажите
Сообщение отредактировал Alex_Sokol - Пятница, 30.05.2014, 13:54

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

на фото провода подходят к ионизатору в автомобиле
Прикрепления: 4928938.jpg (20.4 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

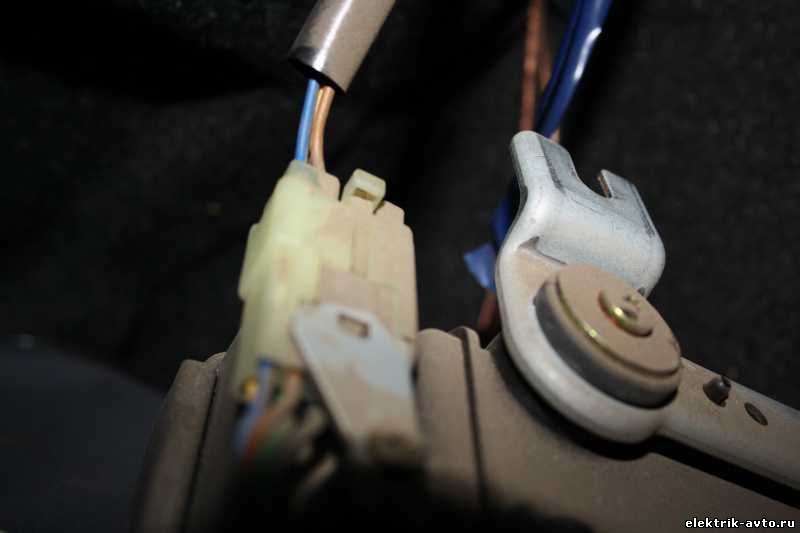

на фото провода подходят к ионизатору в автомобиле
Прикрепления: 9569166.jpg (19.4 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

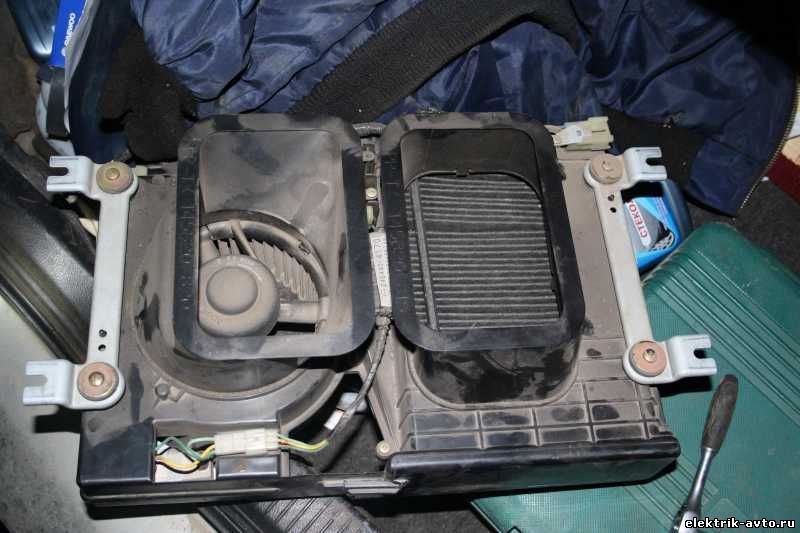

так выглядит ионизатор, штекер в правом верхнем углу
Прикрепления: 6794007.jpg (47.0 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

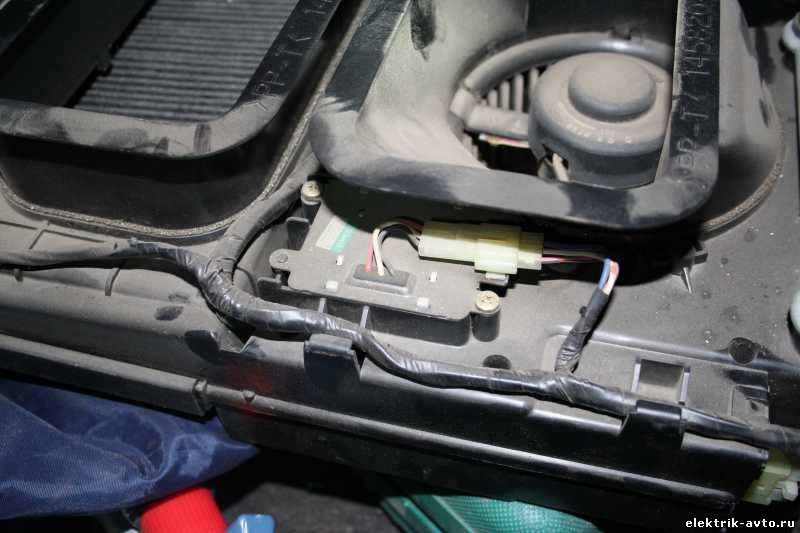

датчик дыма на переднем плане
Прикрепления: 3534424.jpg (39.8 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

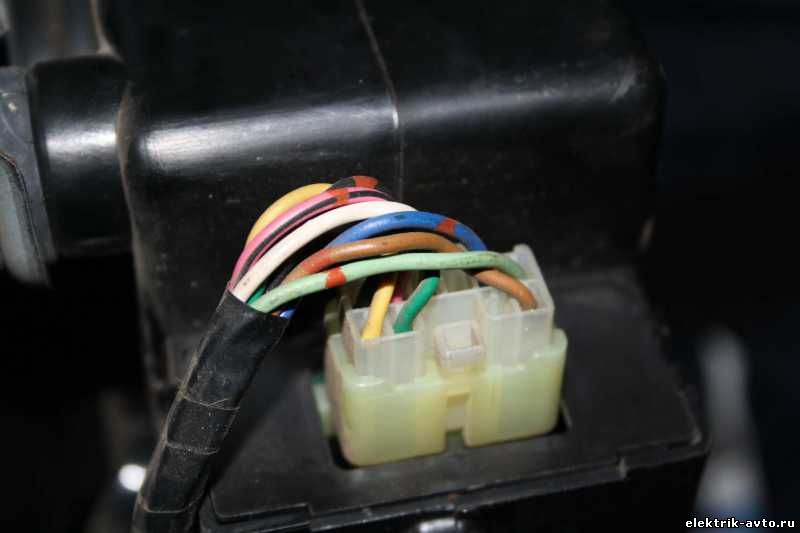

тут стоит плата
Прикрепления: 1548156.jpg (22.4 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

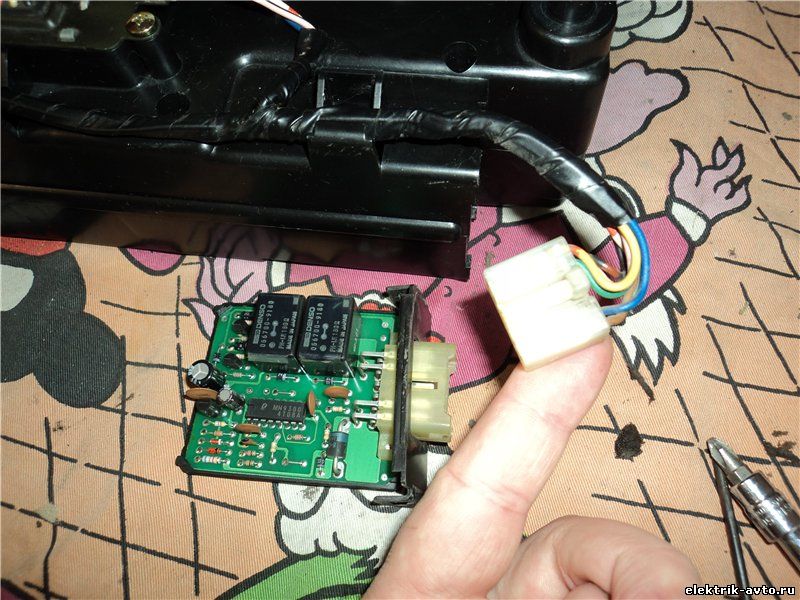

Вот такая эл.плата
Прикрепления: 8845491.jpg (126.1 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

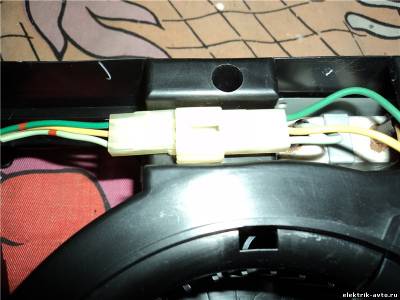

резистор
Прикрепления: 8123795.jpg (84.0 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

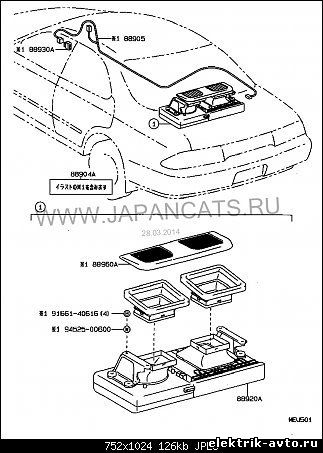

установка на автомобиле
Прикрепления: 4638960.jpg (42.2 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

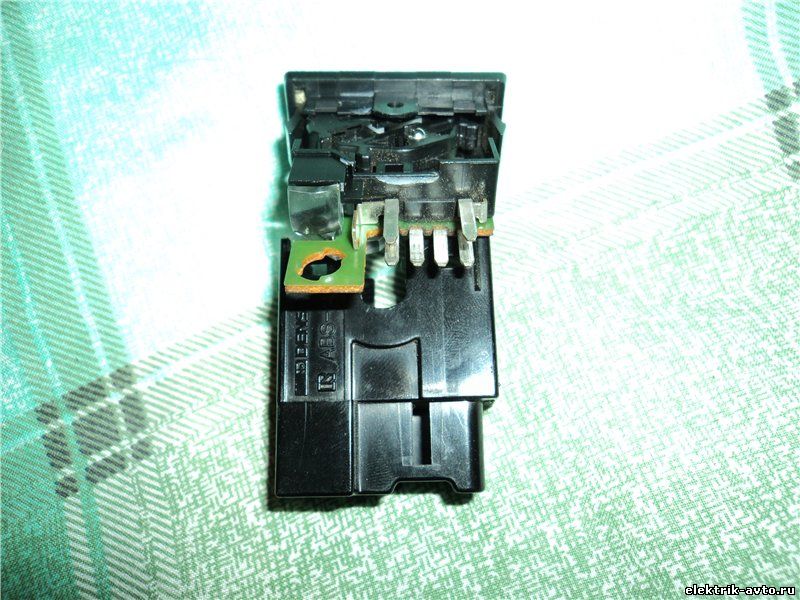

два верхних контакта на клавише это подсветка, крайний слева внизу ОБЩИЙ.
Прикрепления: 2692276.jpg (118.9 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

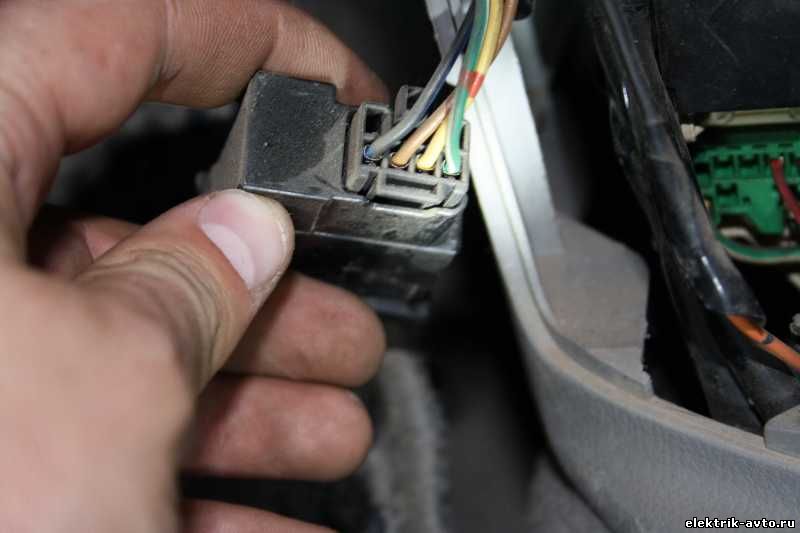

такой провод приходит на клавишу ,чёрный является общим ,замыкаясь с ним клавиша посылает сигнал к ионизатору по остальным трём проводам
Прикрепления: 2861885.jpg (26.8 Kb)

новичок
Alex_Sokol
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн

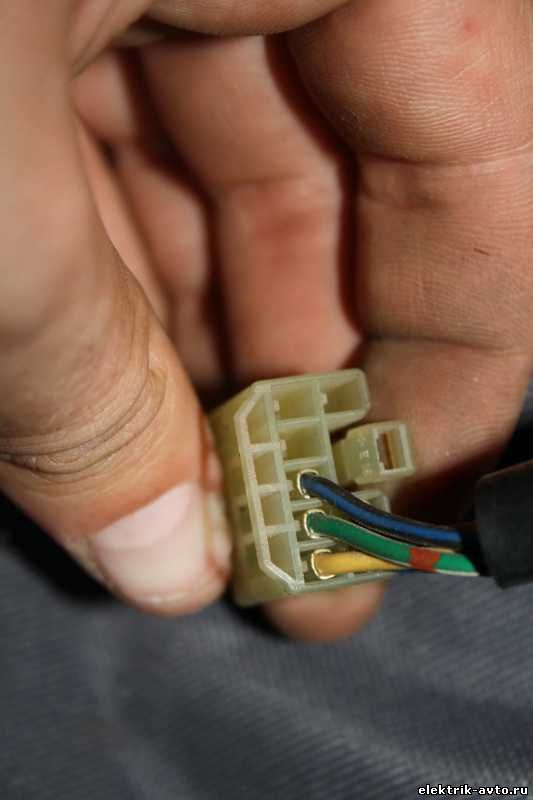

такой штекер приходит к ионизатору на нём жёлтый(медленная скорость), зелёный(высокая скорость),коричневый(автоматический) чёрный ? и синий?

Добавлено (30.05.2014, 14:35)
---------------------------------------------
Что означают красные точки на изоляции проводов? Они есть не на всех проводах.

Буду рад выслушать дельные советы по подключению этого устройства.

Прикрепления: 7888927.jpg (23.9 Kb)

новичок
