Распиновка sanyo MS308-a, для подключения камеры парковки.
Havana
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Оффлайн

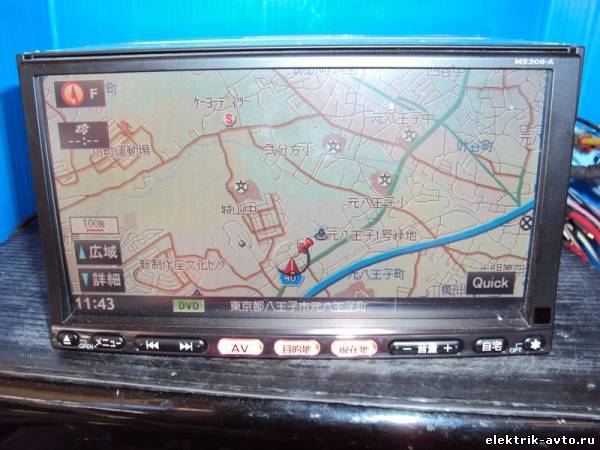

День добрый. Взял машину, японку. В штатной магнитолле Sanyo MS308-A есть функции подключения задней камеры парковки, передней камеры парковки + кажется ещё один видеовход.
Камеры не установлены, но управляющий сигнал на магнитолу при заднем входе подключен. Сразу пыытается включить.
Передняя камера включается кнопкой на панеле. Ещё один видеовход из меню.

Теперь осталось только найти где это подключать. Местные электрики пока с праворульками не сталкивались и помочь не могут. Вобщем с распиновкой всё плохо. Ничего не понятно. Ниже выкладываю фото которые у меня есть. Большая часть на телефон. Если нужны более четкие, сделаю.

И последний вопрос. Говорят видеоблокировку можно снять програмно, топорно механически (обрезать провода и т.д.) и цивильно механически (поставив переходник который в японии стоит от $26). У вас такие переходники продаются?

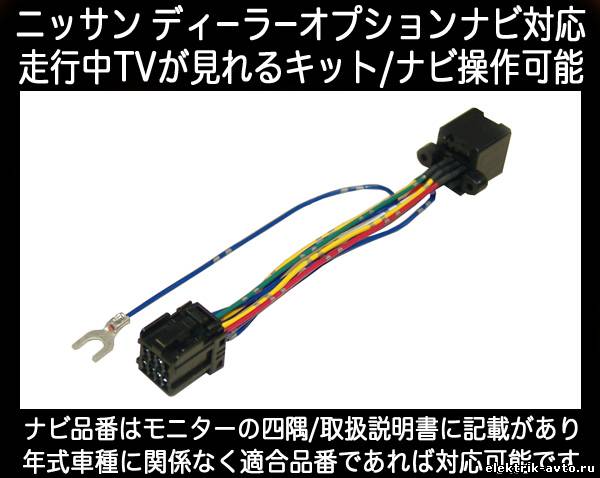

И последний вопрос. Говорят блокировку можно снять програмно, топорно механически (обрезать провода и т.д.) и цивильно механически (поставив переходник который в японии стоит от $26). Фото переходника последнее. У вас такие переходники продаются?


Что знаю:

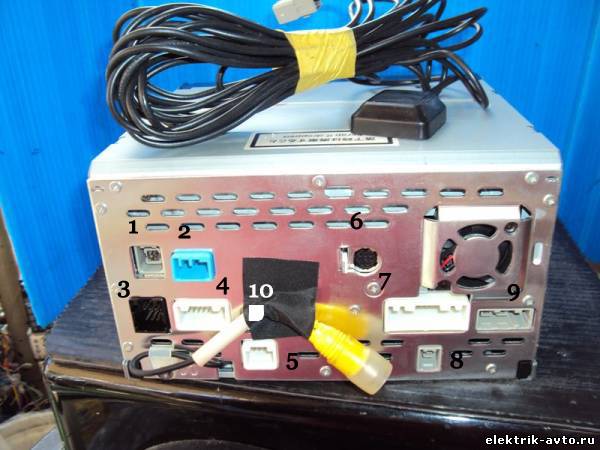

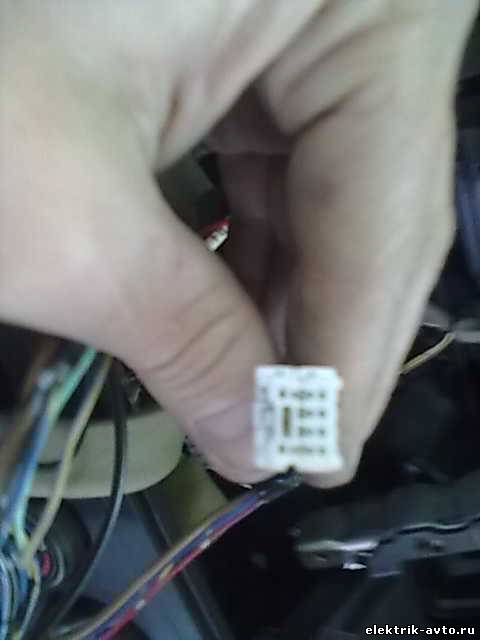

- 4 - 16 контактный разъем. На выходе из него получается П-образный, 6 пиновый разъем. К нему ничего не подключено. Его фото предпоследнее.
- Тюльпан (единственный) - Video out.

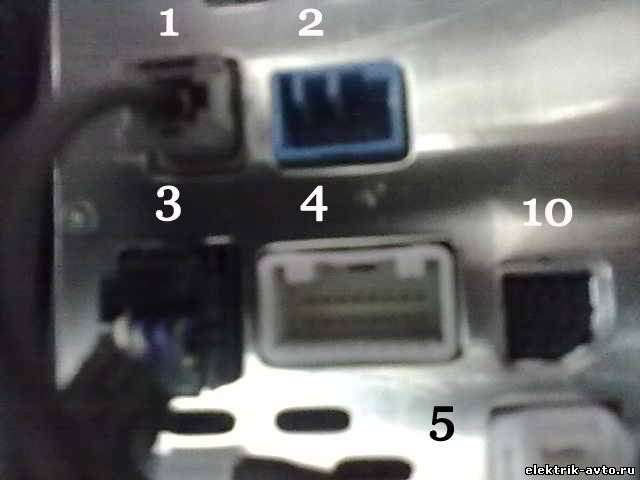

- 3 - разъем в который можно подлючить адаптер снимающий видеоблокировки.

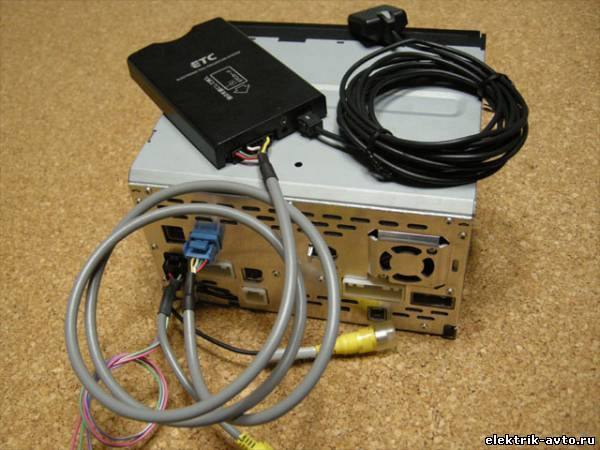

- 2 - подключение карточки для платных дорог.

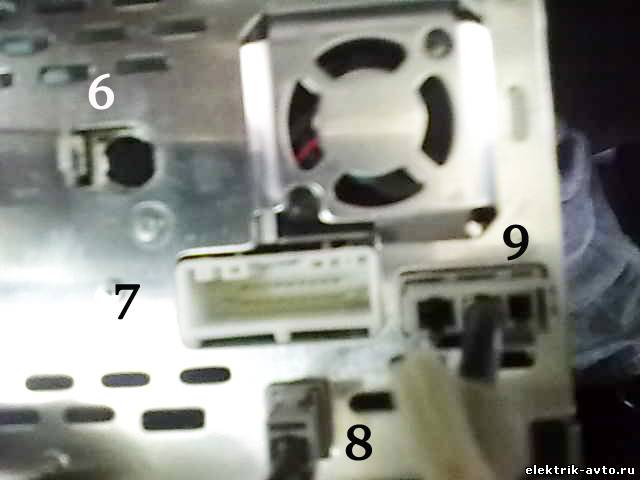

- 8 и 1 - антены.
Прикрепления: 3781746.jpg (44.4 Kb) · 1097433.jpg (139.6 Kb) · 2290697.jpg (90.5 Kb) · 3132258.jpg (118.2 Kb) · 5559017.jpg (185.6 Kb) · 8150913.jpg (44.7 Kb) · 1709940.jpg (22.6 Kb) · 8110432.jpg (74.1 Kb)
Гость
Группа: Гости

Дружище нашел распиновку ?? Такая же проблема возникла. Хочу камеру зад . Хода. Фишка есть . А по цветам не пойму.
Гость
Группа: Гости

[quote=Гость]Дружище нашел распиновку ?? Такая же проблема возникла. Хочу камеру зад . Хода. Фишка есть . А по цветам не пойму.[/quote]

На моей магнитоле Sanyo 2din хз какая модель.. Провод для камеры оказался коричневого цвета (нашел методом пробы: подавал питание на все провода которые остались после подключения музыки) Оказался коричневый. Остались еще розовый, оранжевый с белой полосой и голубой. Я хз для чего они. Подозреваю, что оранжевый это илюминация (ярче/тусклее при включении габаритных огней), розовый это может быть Mute, а вот голубой не знаю.. может это remote на акустику (саб, усилок)... Знающие люди отзовитесь.
Havana
Группа: Гости

Нашел. smile Подключил smile

Добавлено (05.06.2013, 02:27)
---------------------------------------------
у меня за магнитолой ms308a болтался разъем зеленого цвета. Он не вставляется в магнитолу. Он предназначен как раз для подключения в него камеры.
Два центральных контакта (провода) это экран и центр. Если посмотреть внимательней, то сантиметров через 15 от разъема они объединяются в один провод. в месте объединения снимаешь изоляцию и смотришь кто есть кто. Ну и цепляешь соответственно.

Так как не могу вставить ссылку на фото. То уточню что в самом разъеме есть место под 5 контактов, но у меня подходит только 4 провода и контакта соответственно 4. И вот два центральные из этих 4-х и являются нужными.
