№ОбозначениеТок, АЗащищаемая цепьF1H-LP CLN30Омыватель фарF2RDI FAN45Вентилятор системы охлажденияF3ABS NO.330ABS и VSCF4ABS NO.150ABS и VSCF5HTR50КондиционерF6ECU-B210Роботизированная коробка передач, кондиционер, система Smart EntryF7ECU-B10Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стеклоподъемниковF8RAD NO.115АудиосистемаF9DOME10Освещение салона, освещение багажника, система Smart EntryF10STRG LOCK20Система блокировки рулевого управленияF11AM230Система пуска двигателя, система Smart Entry, система впрыскаF12ETCS10Система управления дроссельной заслонкойF13TURN-HAZ10Указатели поворота и аварийная сигнализацияF14ALT-S7.5Система зарядки АКБF15AM2 NO.27.5Блок управления электрооборудованиемF16H-LP MAIN50Головные фарыF17P/I50Система впрыска топливаF18GLOW80Система предпускового подогрева двигателя (для дизелей)F19EPS60Электроусилитель рулевого управленияF20ALT120Система зарядки АКБF21IG215Система впрыска топлива, система Smart EntryF22HORN10Звуковой сигналF23EFI MAIN20Система впрыска топливаF24——РезервF25——РезервF26——РезервF27AMT50Роботизированная коробка передачF28HTR SUB NO.330КондиционерF29HTR SUB NO.230КондиционерF30HTR SUB NO.130КондиционерF31H-LP LH LO10Правая фара (ближний свет)F32H-LP RH LO10Левая фара (ближний свет)F33H-LP LH HI10Правая фара (дальний свет)F34H-LP RH HI10Левая фара (дальний свет)F35EFI NO.110Система впрыскаF36EFI NO.210Система впрыскаF37IG2 NO.27.5Система пуска, система Smart EntryНазначение реле:№ОбозначениеНаименованиеR1FR DEICERРеле вентилятора система охлажденияR2IGT/INJРеле переключателя света фарR3AMTРеле роботизированной коробки передачR4H-LPРеле фарДобавлено (16.02.2017, 23:58)
---------------------------------------------

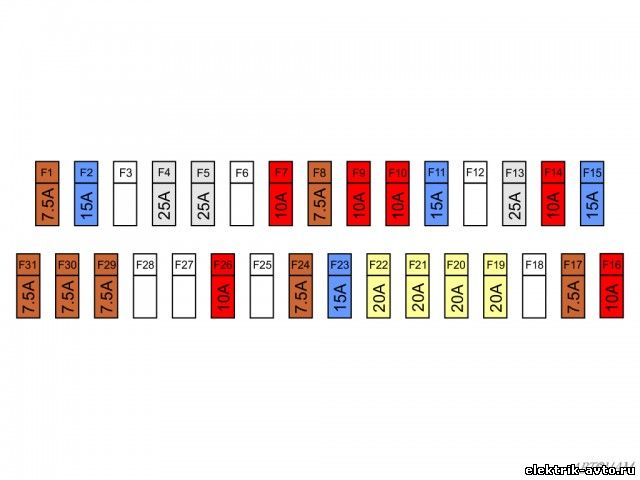

№ОбозначениеТок, АЗащищаемая цепьF1AM17.5Стартер, система впрыска топлива, система блокировки включения передачF2FR FOG15Противотуманные фарыF3——РезервF4ACCB25Стартер, система впрыска топливаF5DOOR25Центральный замокF6——РезервF7STOP10Стоп-сигналы, ABS, система впрыска топливаF8OBD7.5Бортовая система самодиагностикиF9ECU-IG NO.210Фонари заднего хода, обогрев заднего стекла, зеркало заднего вида с автоматическим затемнением, система зарядки АКБ, сигнализатор непристегнутого ремня безопасности, аварийная сигнализация, указатель поворотаF10ECU-IG NO.110Автоматическая система коррекции света фар, электропривод руля, вентилятор системы охлаждения, ABS, VSC, система впрыска топлива, аудиосистема, система Smart Entry, блок управления электрооборудованиемF11WASHER15Омыватель лобового стеклаF12——РезервF13WIPER25СтеклоочистительF14HTR-IG10Кондиционер, обогрев заднего стекла и боковых зеркал заднего видаF15SEAT HTR15Подогрев сиденийF16TAIL10Передние фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка панели приборов, противотуманные фары, система впрыска топлива,F17PANEL7.5Освещение салона, подсветка вещевого ящика, подсветка панели приборов, переключатели на рулевом колесеF18——РезервF19FR DOOR20Передние стеклоподъемникиF20RL DOOR20Задний левый стеклоподъемникF21RR DOOR20Задний правый стеклоподъемникF22SUNROOF20Привод люкаF23CIG15ПрикуривательF24ACC7.5Аудиосистема, система блокировки включения передач, привод боковых зеркал заднего вида, блок управления электрооборудованием, система Smart EntryF25——РезервF26MIR HTR10Обогрев боковых зеркал заднего вида, система впрыскаF27——РезервF28——РезервF29RR FOG7.5Задний противотуманный фонарьF30IGN7.5Система блокировки рулевого управления, система пассивной безопасности SRS, роботизированная коробка передач, система впрыска, система Smart EntryF31METER7.5Контрольно-измерительные приборы
