Индикатор разряда аккумуляторной батареи

  • 1.2 Рейтинг
  • 14847 Просмотров

Индикатор разряда аккумуляторной батареи

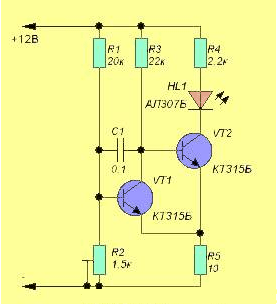

Этот индикатор собранный своими руками,вовремя вам сообщит о том, что аккумуляторная батарея разряжена. Большим плюсом в данной схеме является ее чёткость срабатывания. Проще говоря светодиод (сигнальный) загорается сразу без всяких там предупреждений и плавных переходов яркости. Ещё основным достоинством является точный (заданный) порог срабатывания.



Схема очень простаи если собрана правильно и исправных радиоэлементах работает сразу без всяких настроек.
Единственная настройка это порог срабатывания,который настраивается резистором R2.
Эта схема сделана специально для автомобильной аккумуляторной батареи.

Но данную схему можно немножко переделать и для аккумуляторов 6 вольт,для этого резисторы R1 и R2
должны быть по 10 кОМ, а R4 560-100 кОм.



Эту схему можно использовать и групповой системе, это когда к примеру одну схему собираем и настраиваем порог срабатывания на 10.5 вольт, другую собираем с порогом срабатывания 11 вольт, ну и так далее все зависит от вашей фантазии.
