Honda Odyssey схемы, инструкции, расположение проводов.

  • 3.3 Рейтинг
  • 31274 Просмотра

Заводские цвета и расположение проводов автомобиля

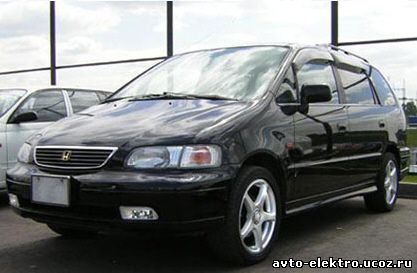

Honda Odyssey 1997 года выпуска

Цепь Цвет Полярность Расположение
Стартер Черный/белый Положительная В рулевой колонке
Зажигание Черный/желтый Положительная В рулевой колонке
Отопитель/кондиционер Желтый Положительная В рулевой колонке
Освещение салона 1 Белый/черный Отрицательная В рулевой колонке
Габаритные огни Красный/черный Положительная В рулевой колонке
Концевик багажника Оранжевый/зеленый Отрицательная В рулевой колонке
Запирание дверей 2 Черный/белый Отрицательная В рулевой колонке
Отпирание дверей 2 Оранжевый Отрицательная В рулевой колонке
Тахометр Синий с серебряными точками - На катушке зажигания
Примечание:

1. В 20-контактном разъеме

2. Серый разъем с синий лентой
