ДПКВ - Датчик Положения Коленчатого Вала - Crankshaft Position Sensor - CPS
Датчик положения коленчатого вала является электромагнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива невозможна. Неисправности ДПКВ неминуемо приведут к сбоям в работе двигателя.

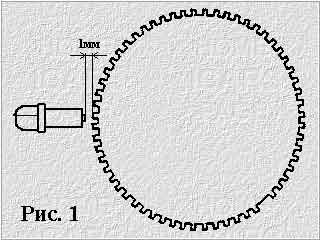

ДПКВ обычно устанавливается возле задающего диска коленвала на расстоянии около 1-1,5 мм от зубьев. На задающем диске имеется место с пропущенными зубьями для определения в. м. т.

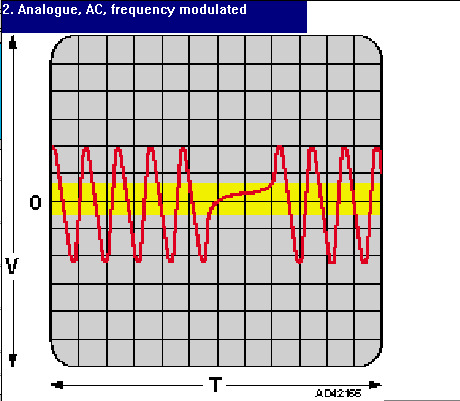

При вращении коленчатого вала изменяется магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Контроллер определяет положение и частоту вращения коленчатого вала по количеству и частоте следования этих импульсов и рассчитывает момент срабатывания форсунок и модуля зажигания.
Провод датчика защищается от помех экраном, замкнутым на массу через контроллер.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в свою память код неисправности и включает лампу "CHECK ENGINE", сигнализируя о неисправности.
Датчик положения коленчатого вала позволяет точно определять момент подачи искрового разряда на свечи зажигания. Устроен датчик достаточно просто – на стальной намагниченный сердечник надет капроновый каркас. Каркас полностью заполнен обмоткой из тонкого медного провода с эмалевой изоляцией. Для надежности обмотка герметизирована компаундной смолой. Принцип работы этого датчика основан на законе электромагнитной индукции. Когда мимо намагниченного сердечника проносится очередной зуб диска синхронизации на шкиве коленвала спереди двигателя, то в обмотке датчика генерируется импульс тока. Благодаря тому, что из 60 зубьев шкива вырезано 2 зуба, бортовой компьютер легко определяет момент нахождения поршня первого цилиндра в Верхней Мертвой Точке (ВМТ). Поршень находится в ВМТ в то время, когда мимо датчика синхронизации проходит середина 20 зуба, если считать от вырезанных зубьев.
Хотя неисправности датчика положения коленвала встречаются не так часто, отправляясь в дальний путь, лучше иметь исправный датчик в запасе, т.к. в случаях выхода из строя ДПКВ дальнейшее движение автомобиля может оказаться невозможным.
