В общем-то, нельзя утверждать, что стеклоочистители автомобиля ВАЗ 2109, в штатном своем исполнении, не справляются со своими основными обязанностями, однако на фоне оснащения более современных автомобилей логика работы дворников, этой популярной до сих пор модели ВАЗа, выглядит не столь совершенной, вследствие чего понятно желание многих автолюбителей внести в данную систему некоторые улучшения.
Сокращение числа взмахов щеток при кратковременном включении стеклоочистителя
Как известно на ВАЗ 2109 при кратковременном включении стеклоочистителя щетки делают три взмаха, причем третий взмах, как правило, обеспечивает движение щетки уже по сухому стеклу. Иначе говоря, двух ходов щетки вполне достаточно для того чтобы полностью убрать воду предоставленную омывателем и очистить стекло (при этом меньше отвлекается внимание водителя и повышается ресурс щеток и системы в целом).

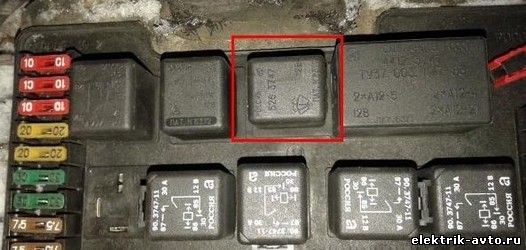

Подобное небольшое неудобство устраняется достаточно просто. В общем случае задача решается методом внесения небольшого конструктивного изменения в реле управления стеклоочистителем типа 526.3747, причем если если вы не совсем уверены в своих силах, то указанное реле или его аналог можно без особого труда приобрести в магазине и экспериментировать именно с ним, не трогая, до поры до времени, родную деталь.

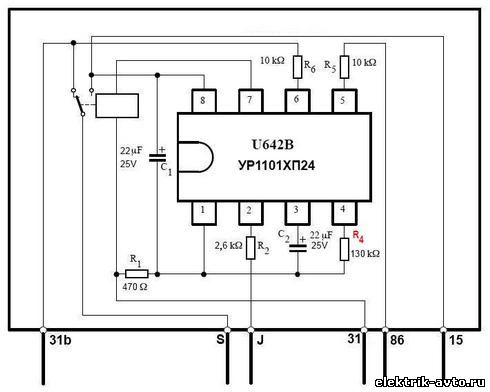

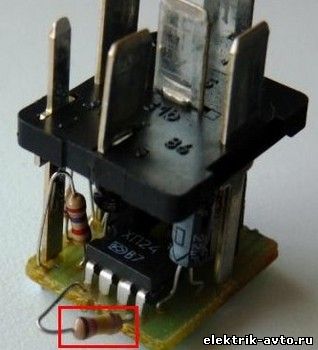

Что касается практического исполнения доработки, то вам понадобиться выполнить замену резистора R4 с сопротивлением 130 кОм, на элемент с меньшим номиналом, а именно от 40 до 70 кОм.
В зависимости от производителя внутреннее исполнение таких реле может быть разным и в какой-то мере помощь в поиске нужного нам резистора может оказать тот факт, что в любом случае он подключен к 4-му контакту управляющего чипа.
Может случиться так, что приобретенное вами реле имеет несколько другую конструкцию (например, вариант 723.3777 производства заводом Энергомаш) и доработать указанным способом его не удается. В этом случае перепаять можно родное реле, а приобретенную деталь, использовать в качестве резервной.
Обращается внимание, что данная доработка в равной степени подходит и для более поздних ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина и пр., то есть любых моделей, на которых используется реле аналогичного типа.
Плавное изменение паузы работы щеток стеклоочистителя
При работе щеток стеклоочистителей автомобилей семейства Самара (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099) на все случаи жизни используется усредненная пауза работы щеток стеклоочистителей (с перерывом в 4 секунды между тактами). Во время обычного дождя такое решение вполне оправдано, однако в случае осенней мороси дворники вынуждены протирать практически сухое стекло. Для того, чтобы изменить подобную ситуацию и усовершенствовать управление стеклоочистителями можно включить в схему системы дополнительный регулятор, позволяющий плавно уменьшать или увеличивать протяженность пауз в работе щеток. Для реализации такого изменения в логике работы дворников вам понадобиться отыскать или приобрести соответствующее переменное сопротивление.
Доработка выполняется следующим образом:

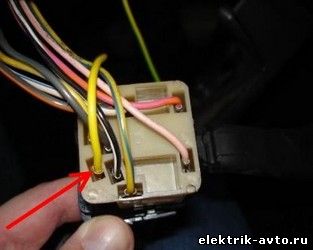

Из колодки подрулевого переключателя извлекаем желто/зеленый провод (он может иметь дополнительную маркировку «J»). На конец провода, идущий к колодке и снабженный клеммой «мама» надеваем переходную пластиковую колодку.
Отыскиваем дома или приобретаем в магазине переменное сопротивление, подходящее нам по размеру. К среднему и любому из крайних контактов резистора припаиваем провода, снабженные соответственно клеммами «папа» и «мама». Что касается рекомендуемых номиналов то резистор на 22 кОм позволит менять паузу в пределах от 0 до 25 секунд, а сопротивление на 47 кОм обеспечит увеличение паузы до 40 секунд, так что выбор за вами.
Провод от среднего контакта резистора соединяем с концом ранее извлеченного провода «J», а второй провод переменника подключаем на освободившееся место в колодке подрулевого переключателя.

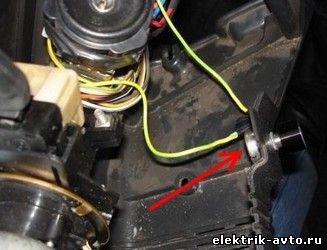

Далее нам остается закрепить переменный резистор в любом удобном месте (для него можно просверлить отверстие на кожухе рулевой колонки) и снабдить его удобной эргономичной ручкой.
