ВАЗ «классика» - подсветка внутренних и внешних ручек своими руками

  • 4.6 Рейтинг
  • 23160 Просмотров

Автомобили классического ряда ВАЗа и в наши дни ценятся за свою неприхотливость, невысокую цену и, что немаловажно, за возможности тюнинга в самом глобальном смысле этого слова. Достаточно широкий простор для творчества имеется и при использовании различных вариантов подсветки, в частности, весьма ненавязчиво и элегантно выглядит подсветка внутренних и внешних ручек авто, выполненная своими руками.











Общая идея улучшения

Основная идея предлагаемой доработки заключается в дополнении ручек светодиодными источниками питания с запиткой их через управляющее реле от концевиков дверей, которые в штатном режиме подают питание на освещение салона.

Другими словами, и согласно прилагаемой схемы, подключение светодиодной подсветки осуществляется следующим образом:





  • От концевика двери КН1 (управляющего плафоном салона) берем -12В;
  • Через белый с черной полосой провод используем -12В идущие через концевики КН2-КН4 остальных трех дверей;
  • Питание +12В (белый провод) можно взять, опять же, от плафона освещения;
  • 5-ти контактное реле с нормально замкнутыми контактами подключаем согласно нумерации контактов.



 В результате получаем алгоритм работы, согласно которого при открытии любой двери начинают светиться линейки светодиодов LED1- LED3-LED4. В то же время на открытых дверях будут гореть LED2 и LED3. В ситуации когда открывается еще одна дверь, на ней также загораются  LED1- LED3-LED4 и если до этого горел LED2, то с него питание переключится на LED1 (на закрытых дверях продолжают гореть LED2 и LED3). По такой же логике работают и остальные двери.



Обращается внимание, что если конечный результат ожидается в соответствии с «задумкой» рекомендуется использовать внутренние ручки от более ранних моделей ВАЗа, а именно такие, которые изготовлены из вспененной резины и снабжены хромированными молдингами. При других вариантах реализовать идею будет несколько сложнее.





Доработка  внутренних ручек

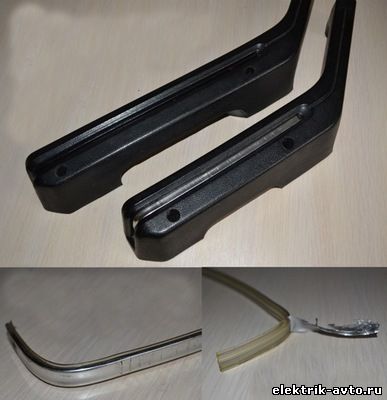

  • Вынимаем молдинг и любым подходящим инструментом снимаем с него хромированную пленку;
  • Пластик очищенного молдинга слегка прошкуриваем, для того чтобы получить необходимое рассеивание света  светодиодов;

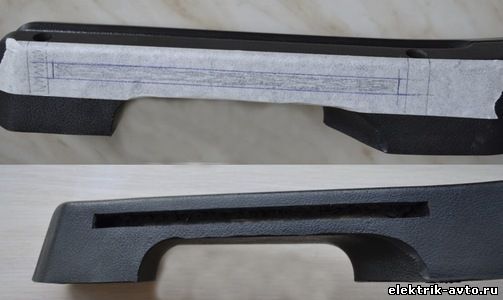

  •  В соответствии со своими предпочтениями делаем разметку ниш под боковые плафоны (не забывая о том, что нарезание светодиодной ленты завязано на кратность элементов) и вырезаем соответствующие отверстия;





  • Из любого находящегося под рукой пластика (подойдет, например, от старого светильника дневного света) нарезаем полоски, которыми будут закрываться как молдинги, так и  плафоны белого света. При отсутствии подходящего пластика достаточно широкий выбор материала имеется в любом рекламном агентстве;
  • Полоски на молдинги, нагревая при помощи технического фена, гнем по профилю ручек;

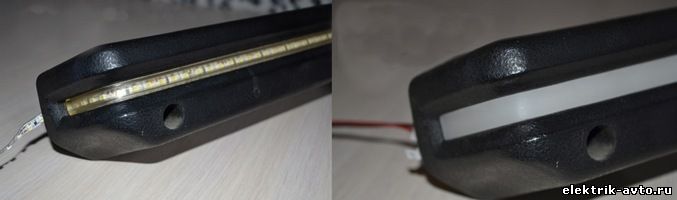

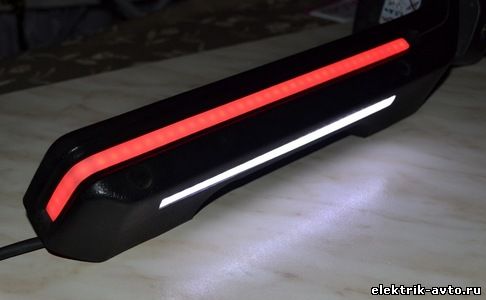

  • Проклеиваем ленту с красными светодиодами в паз молдинга, устанавливаем место молдинг, который, в свою очередь, закрываем матовым пластиком;





  • Что касается плафона под белый свет, то его для надежности рекомендуется сделать двухслойным (где верхний слой должен быть обязательно матовым, а между слоями прокладывается светодиодная лента). Длины провода от светодиодной ленты должно хватать для прокладки через саму ручку и обшивку двери;





  • В заключении остается просверлить отверстия под проводку, протянуть провода и установить ручки на свои места.





Доработка наружных ручек

  •  Демонтируем ручки и в соответствии с ее конфигурацией определяемся с формой и размещением плафонов;

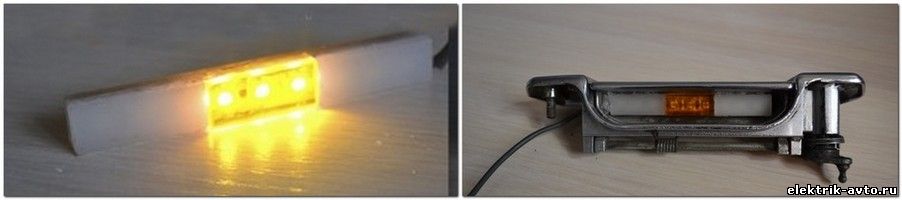

  • Плафоны для внешних ручек должны быть трехсекционными (крайние секции белого цвета и центральная цветная, в нашем случае оранжевая). При отсутствии светодиодов  нужного цвета можно воспользоваться катафотами, рассеивателями задних фонарей и пр. Соответственно от каждого плафона должно отходить три провода: один общий и по одному на белые и цветную секции;
  • Опять-таки под проводку сверлим отверстия, а сами плафоны закрепляем клеем. Не забываем установить в технологические отверстия защитные резинки.





Под реле место выбираем по своему усмотрению, например, его можно прокрутить к шпильке крепления ручки.
