Защита стартера Ланос

То, насколько вредны для стартера слишком продолжительные циклы работы и, тем более, включение его при уже рабочем двигателе, известно уже давно. Справедливости ради следует признать, что ведущие разработчики автомобильной техники осознают существование такой проблемы и стараются обеспечить на своих изделиях наличие соответствующих блокировок (электронных или, как минимум, механических). К великому сожалению такая практика не является обязательной и сегодня можно встретить достаточно много  моделей автомобилей, не имеющих этой важной защиты (в полной мере это касается Ланоса), а в ряде случаев такие штатные блокировки слишком чувствительны к электромагнитным излучениям и не всегда срабатывают …





Общий вариант защиты

Итак, для организации простой и надежной защиты стартера автомобиля Ланос от включения при работающем двигателе вам понадобятся:

•  Обычное четырехконтактное реле, способное работать с токами до 30А;
• Два куска провода с сечением 1 и 2 мм2;
• Соединительная колодка для подключения реле, а также коммутационная арматура (клеммы варианта «папа-мама»).



Необходимое простейшее реле можно приобрести в любом специализированном автомагазине, однако если вы хотите изделие понадежнее и с более длительными сроками эксплуатации, то следует обратить внимание на элементы используемых в сигнализациях (брендов Falcon, Saturn и пр.)

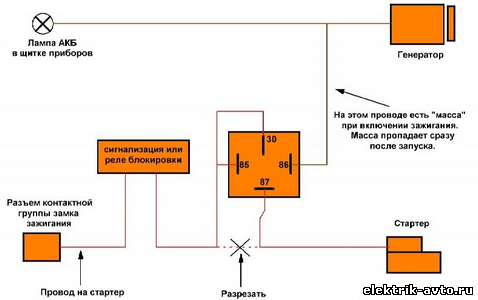

Ниже приведена схема блокировки стартера автомобиля Ланос, из которой видно, что для ее реализации не требуется, в общем-то, особых умений, затрат и усилий.





Как всегда первым нашим действием является отключение аккумуляторной батареи (достаточно отсоединить «минусовой» провод). Такая мера позволит избежать последствий от случайных коротких замыканий.

На следующем этапе разрезаем провод соединяющий замок зажигания и стартер (как правило, он красно/белого цвета, но лучше уточнить по схеме именно на ваш автомобиль).





Далее провод от замка зажигания следует подсоединить к клемме 30, а к контакту 87 подключаем провод, идущий на стартер. Данные провода должны быть помощнее, а именно иметь сечение не менее 2мм2. Правильнее всего будет, если провод от замка вы снабдите клеммой «мама», провод на стартер возьмете более длинный (при необходимости его можно нарастить). Само реле закрепляется в любом удобном месте при помощи пластиковых зажимов или просто приматывается к жгуту изолентой.





Что касается клемм 30 и 85 реле (иначе говоря, цепи от замка и контакта 85), то их необходимо перемкнуть (для этого используем более тонкий провод). В свою очередь к контакту 86 подводим провод от лампы наличия заряда, размещенной на приборной панели (четвертый провод в среднем разъеме приборного щитка, обычно коричневого цвета).





По окончании сборки и проверки надежности всех электрических соединений подключает аккумуляторную батарею, и проверяем защиту на работоспособность. С этой целью следует запустить двигатель и повторно установить ключ в положение «запуск». Если схема собрана правильно – наша доработка реле не позволит включиться втягивающему реле стартера.





Модернизация сигнализации с автозапуском

Довольно многие сигнализации с автозапуском при работе со стартером используют вариант контроля по тахометру. Иначе говоря, отключение стартера происходит после того, как обороты двигателя достигнут расчетного значения. Как уже указывалось выше сбои в работе таких сигнализациях вполне возможны, а это означает, что стартер будет крутить и после устойчивого запуска мотора. Предлагаемая доработка является вполне эффективным средством от таких «перекрутов» и при наличии указанного дополнительного реле стартер будет заблокирован, даже если вследствие сбоя сигнализация продолжает подавать напряжение в линию запуска.

Особого рассмотрения заслуживает вариант, когда сигнализация снабжена своей отдельной блокировкой стартера. При этом исполнительный элемент (реле) может быть как с внешним размещением, так и быть смонтирован в командном блоке. В данном случае, если выявлена некорректная работа сигнализации, дополнительное реле защиты следует устанавливать после штатной сигнализации таким образом, чтобы оно было первичным со стороны стартера и последним от выключателя зажигания.
