Несмотря на то, что автомобили линейки ВАЗ 2110 традиционно укомплектованы вполне надежной противоугонной системой АПС-4 блокирующей запуск двигателя без считывания специального кода, дополнительная установка сигнализации позволяет многократно снизить риск угона, а также повышает потребительские качества автомобиля в целом. Иными словами современные охранные сигнализации не только надежно защищают салон машины от несанкционированного проникновения, но и дают возможность использовать множество дополнительных полезных функций (дистанционное управление замками дверей, включение пи помощи брелка ближнего света и габаритных огней для поиска машины на стояночной площадке, запуск двигателя на расстоянии и многое другое).
В общем случае, независимо от типа и производителя большинство охранных систем состоит из центрального блока, нажимных выключателей контроля открытия капота, багажника и дверей, сигнальной сирены, контрольного светодиодного индикатора, антенной системы радиоуправления, сервисной кнопки и датчика удара. В ряде случаев такие системы дополнительно комплектуются вспомогательными реле, а также датчиком объема. У некоторых, наиболее простых и дешевых сигнализаций все составные элементы сведены в один моноблок, однако, несмотря на упрощенный монтаж и минимальное количество электрических и механических соединений подобный вариант трудно считать самым надежным (к сожалению, с такой системой потенциальному злоумышленнику справиться гораздо проще). Исходя из вышесказанного, гораздо большее распространение получили сигнализации, у которых наиболее важные блоки размещаются в недоступных и скрытых от постороннего взора местах, а питание, нередко, резервируется автономным источником.
Установка блоков и комплектующих элементов сигнализации на ВАЗ 2110
В подавляющем своем большинстве производители охранных автомобильных сигнализаций не слишком заботятся о достаточной защите командных блоков своих систем от возможного воздействия влаги и пыли, а это означает, что их, как правило, размещают в салоне, на максимальном удалении от сильных источников тепла и электромагнитных излучений, что касается ВАЗ 2110, то у этих автомобилей можно отыскать достаточно места за или под торпедой. Впрочем, некоторые сигнализации комплектуются основными блоками, у которых герметичен не только корпус, но и все подходящие разъемы, что позволяет монтировать их как в багажнике, так и в двигательном отсеке;
При монтаже концевых выключателей капота и багажника основной проблемой является необходимость соблюдения свободного хода их штоков в пределах 5-6мм. Нередко, вследствие перепадов температуры и деформации уплотнителей данный зазор начинает «уходить» что ведет к созданию условий для ложных срабатываний. Чтобы избежать подобных ситуаций рекомендуется крепить данные концевые выключатели при помощи кронштейнов, которые при необходимости можно просто подогнуть в нужную сторону. После того как выключатели установлены не забывать проверить их работоспособность при помощи контрольного прибора, особое внимание следует уделить надежности контакта выключателя с общей массой автомобиля;
Если данном конкретном случае модель ВАЗ 2110 не укомплектована адсорбером системы улавливания испарений топлива, то сирену проще всего смонтировать в двигательном отсеке на свободной площадке соединителя правого брызговика, закрепив кронштейн сирены на одной из свободных шпилек и просверлив недостающее отверстие под дополнительную шпильку. Если же на автомобиле, все же установлена система адсорбции паров бензина, то сирену можно установить на свободном месте щитка, отделяющего салон и моторный отсек;
Под датчик удара можно подыскать место под приборной панелью, а вот микроволновый датчик следует закрепить в центральной части салона и для этих целей можно воспользоваться задней пепельницей, удалив, предварительно, приемник для пепла;
При установке светодиодного индикатора необходимо обеспечить его хорошую видимость как для водителя, так и для потенциального злоумышленника, находящегося снаружи. Сверлить отверстие под индикатор следует очень осторожно, чтобы не повредить провода, пролегающие в торпеде.
Электрические соединения
Принципы построения большинства охранных систем весьма схожи между собой и для того чтобы избежать грубых ошибок достаточно придерживаться схем и правил изложенных в руководстве по подключению определенной модели.

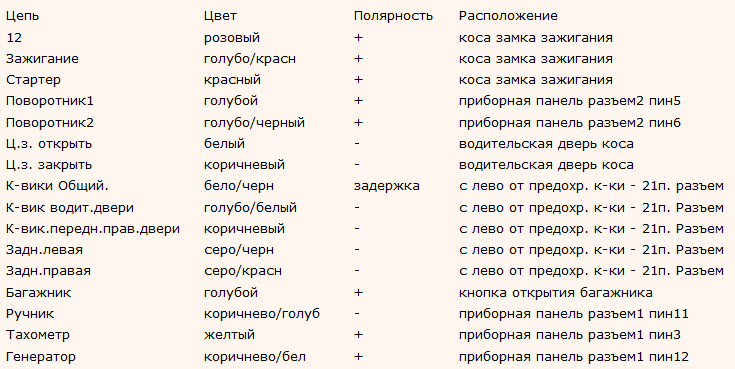

Немаловажным обстоятельством является, также необходимость соблюдать рекомендации разработчиков автомобиля ВАЗ 2110 по использованию определенных точек при подключении цепей сигнализации:
35px; height: 369px;" />
