Форсунки на ВАЗ характеристики, модели, рисунки.

  • 1.5 Рейтинг
  • 8997 Просмотров

ТОПЛИВНЫЕ ФОРСУНКИ  серийно устанавливаемые а/м ВАЗ

Фото и материалы: ©Aktuator

В последнее время АвтоВАЗ значительно расширил ассортимент устанавливаемых на сборочном конвейере форсунок. В настоящее время на ВАЗ-ах "замечены" 4 типа форсунок фирмы Siemens Deka: "тонкие" 20734 (оранжевые) / 20735 (голубые) и "толстые" 6393 (бежевые) / 20734 (желтые). Ситуация с одинаковым номером разных конструктивно форсунок непонятна, но это факт.  Так же устанавливаются форсунки BOSCH с каталожными номерами 0 280 158 502 и 0 280 158 022.

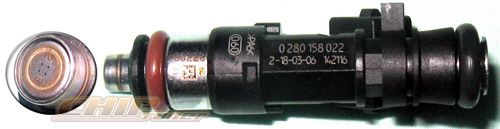

Bosch 0 280 158 022



Bosch 0 280 158 502

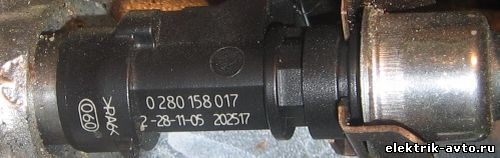

Bosch 0 280 158 017

Эти форсунки пока были встречены лишь единожды на а/м "Калина"

SIEMENS

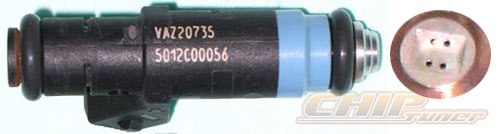

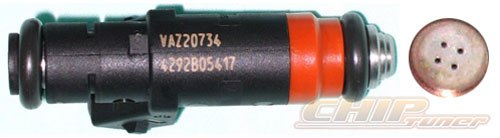

"Тонкие" Siemens различаются расположением сопел, в 20734 все 4 сопла находятся в одной плоскости в конусообразном углублении, а в 20735 - разнесены парами в двух разных плоскостях (см. фото). Такие форсунки называются "двухфакельными", каждый факел льет топливо на "свой" впускной клапан, а не на перегородку между ними.

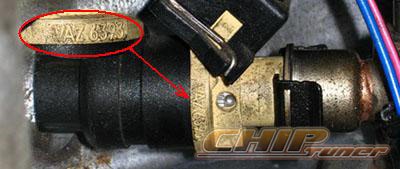

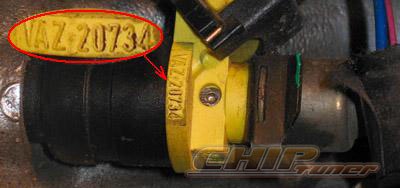

"Толстые" форсунки Siemens Deka встречаются двух типов 6393 (бежевые) и 20734 (желтые). Чем вызвано использование одного кода (20734) для конструктивно разных форсунок неясно. Думать, что не хватило цифр или фантазии не хочется :). Есть предположение, что "тонкие" форсунки по каким-то параметрам не устроили фирму Siemens-Deka и они были заменены на обыкновенные.

Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками на данный момент не обнаружено. В данное время собирается статистика по установленным форсункам на разных двигателях. На данный момент обобщенная таблица выглядит так:



VAZ20734 желтые (толстые)

VAZ20734 оранжевые (тонкие)

VAZ20735 голубые (тонкие) VAZ20735 розовые (толстые) VAZ6393 бежевые (толстые)

Bosch 0280158502

Bosch 0280158022 Bosch 0280158017
ВАЗ 21124  1,6 16V     11 2     20
ВАЗ 21114 1,6 8V  1 15           7
ВАЗ 2114(15) 1,5 8V         6 44
Приора             1
Нива         1 11
Классика           22
Калина 8 13           10
Всего 9 28 11 2 7 77 21 17
в % 4,69 16,37 6,43 1,17 4,09 45,03 12,28 9,94
