Автоэлектрик Плавное включение галогенов-схема

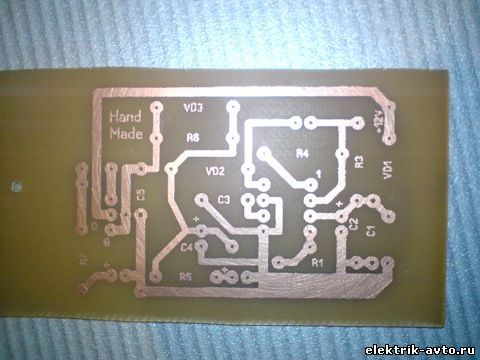

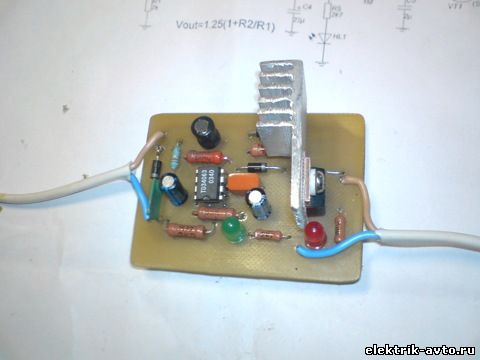

Спросите зачем? отвечу! во первых: чтоб не перегорали и долго служили. во вторых: понты) , схема проверенная, работает) на машину не поставил еще т.к. собираю вторую у меня на Toyote на каждую фару провода идут отдельно от выключателя.
по деньгам не много:
микруха — 30р
полевик — 80р
а остальное из блока питания для компа и из старого мафона.
Потребуется:
1. Резисторы (R1=2к, R2=36k, R3=0.22 , R4=180, R5=2.7k, R6=1M, R7=2,7k)
2. Конденсаторы (C1=100n, C2=22x25B, C3=1500p, C4=22x50B, C5=2мкф)
3. Микросхема MC34063A (МС34063А можно заменить на КР1156ЕУ5)
4. Полевой транзистор IRF1405. (Полевик можно использовать любой N канальный с
похожими параметрами (IRF3205, IRF3808, IRFP4004, IRFP3206, IRFP3077)
5. Дроссель 100мкГн, лучше использовать на ток не менее 500мА, ниже нет смысла
преобразователь (ШИМ) начинает работать не стабильно. Это проявляется нагревом
микросхемы и выхода из строя.
6. Светодиоды (любые).
7. Диоды 1N5819 (можно взять Блока питания ПК)
Если нужно увеличить или уменьшить время розжига ламп, то подбирается С5 и R6.
