При эксплуатации автомобилей и других транспортных средств уровень зарядного напряжения должен соответствовать
требованиям инструкции на транспортное средство и находиться в пределах 13,9 - 14,4 Вольт независимо от
режима работы двигателей и включённых потребителей.
НЕ ДОПУСКАЕТСЯ эксплуатация батарей как в режиме НЕДОЗАРЯДА, т.е. при напряжении ниже 13,9 Вольт, так и в режиме ПЕРЕЗАРЯДА, т.е. при наряжении выше 14,4 Вольт. Поэтому не реже одного раза в 2 месяца проверяйте уровень зарядного напряжения. В случае, если зарядное напряжение отличается от вышеуказанного, необходимо обратиться в автосервис для приведение его до заданного уровня.
Как определить степень заряженности аккумулятора по плотности электролита и напряжению на аккумуляторе.
Степень заряженности |
Степень разряженности |
Плотность электролита Г/cм3 |
Напряжение на аккумуляторной батарее |
100% |
0% |
1,28 |
12,7 |
80% |
20% |
1,245 |
12,5 |
60% |
40% |
1,21 |
12,3 |
40% |
60% |
1,175 |
12,1 |
20% |
80% |
1,14 |
11,9 |
0% |
100% |
1,10 |
11,7 |
*указанные зависимости справедливы при температуре 20-25 С
**плотность во всех ячейках должна быть равномерной и отличаться не более +-0,02-0,03,
***Напряжение необходимо определять высокоомным омметром . Способ определение степени заряженности по напряжению справедлив только для аккумуляторов находившихся в стационарном состоянии не менее 8 часов.
Итак, имеем вот такой генератор

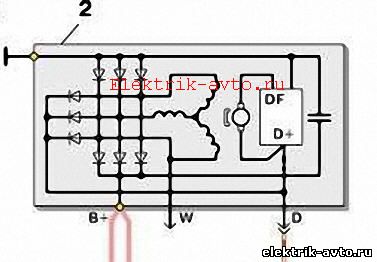

со штатной схемой подключения регулятора напряжения
и отнюдь не выдающимися показателями напряжения
Нагрузка |
Напряжение |
без нагрузки |
14.2 |
+габариты |
13.8 |
+ПТФ |
13.7 |
+ближний |
13.6 |
+отопитель |
13.5 |
+Вентилятор |
13.4 |
+дальний |
13.2 |
+обогревы |
13.1 |
+отопитель max |
12.9 |
Вроде бы не так все и плохо, но после 10-20 минут езды с печкой, дворниками и ближним светом напряжение могло снижаться до 12.8, что совсем уже не интересно, т.к. нормальная подзарядка АКБ осуществляется при напряжении выше 13.9В. За 2 месяца летней эксплуатации напряжение на АКБ упало до 12.3В, плотность до 1.2

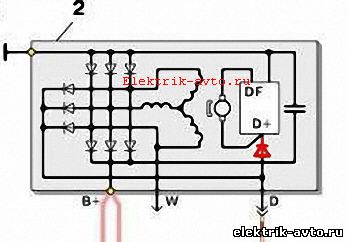

Было решено поднимать напряжение использовав диод в цепи D, регулятора напряжения.
Подходит любой диод с напряжением пробоя 20В и током не менее 5А, ну и падение напряжения желательно не больше 0.6-0.7В

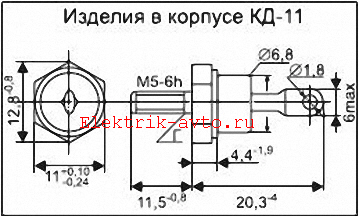

Отлично подходит диод 2Д219Б
Uобр(В) |
Iпр(А) |
Uпр(В) |
Iобр(мА) |
Корпус |
|
2Д219А | 15 |
10 |
0.6(10А) |
20 (15В) |
КД-11 |
2Д219Б | 20 |
10 |
0.6(10А) |
20 (20В) |
КД-11 |
2Д219В | 15 |
10 |
0.45(10А) |
20 (15В) |
КД-11 |
2Д219Г | 20 |
10 |
0.45(10А) |
20 (20В) |
КД-11 |

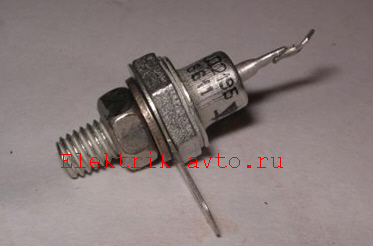

Вот он.

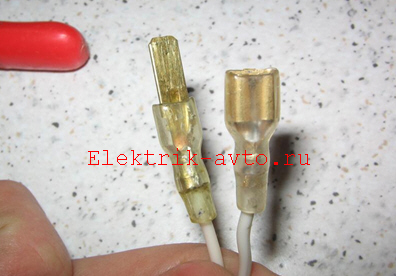

Приступим. Берем пол метра провода 2*0.75мм, распаиваем концы под клеммы "мама" и "папа" №4

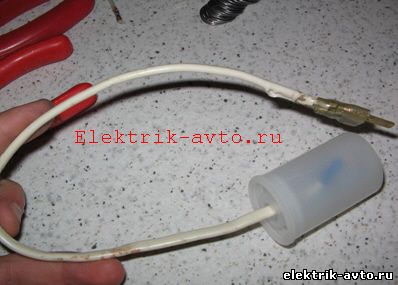

Одеваем в кембрик, а лучше в термоусадку.

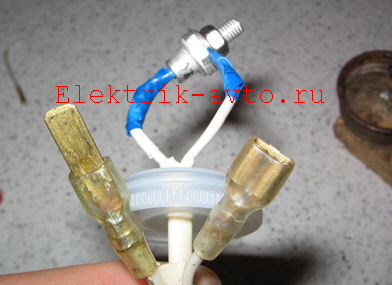

С другой стороны припаиваем диод к катоду мамку, к аноду папку
ну и изолируем сам диод. Я засунул в банку из под фотопленки
теперь идем к авто, открываем капот, материм конструкторов за красиво проложенный шланг ГУРа
Снимаем "-" клемму с АКБ. Откручиваем "+" провода от генератора, отключаем провод "D" к приборке
Получив полный доступ к задней крышке, снимаем ее поддевая 3 фиксатора.
И вот перед нами наш РН.
Продев провода от диода сквозь прорези в крышке, подключаем "маму" к РН, "папу" к штатному проводу
Закрываем крышку, прикручиваем все провода на место.
Провод я оставил короткий, поэтому крепить пришлось к жгуту датчика фаз
Ставим крышку, если она есть.Все.
Получили..
Нагрузка |
Напряжение до |
Напряжение после |
без нагрузки |
14.2 |
14.45 |
+габариты |
13.8 |
14.45 |
+ПТФ |
13.7 |
14.4 |
+ближний |
13.6 |
14.35 |
+отопитель |
13.5 |
14.3 |
+Вентилятор |
13.4 |
14.2 |
+дальний |
13.2 |
14.1 |
+обогревы |
13.1 |
14.0 |
+отопитель max |
12.9 |
13.95 |
Как говорится результат на лицо.
