Схема парковочного радара,своими руками.

  • 3.5 Рейтинг
  • 28987 Просмотров

Схема парковочного радара для авто своими руками

Изготовленное устройство предназначено для помощи в безопасной парковке автомобиля - парковочный радар. Всем автомобилистам известно как бывает сложно припарковать автомобиль в городских условиях. Парковочный радар (парктроник) служит для сигнализации при приближении автомобиля к какому-либо препятствию или другому автомобилю. В отличии от промышленных образцов устройство работает на инфракрасных лучах. За основу конструкции взята одна схема, которая была доработана и усовершенствована. Усовершенствования заключаются в том, что стала возможна одновременно звуковая и светодиодная сигнализация о приближении к препятствию. Принцип работы парковочного радара заключается в следующем: инфракрасный светодиод постоянно излучает импульсы.


   Инфракрасный луч попадая на препятствие, отражается от него и попадает на приемный фотодиод. Чем ближе препятствие, тем сильнее отраженный сигнал. Далее сигнал, детектируется и попадает на операционные усилители. Напряжение, попадающее на усилители, прямо пропорционально расстоянию до объекта. Усилители включают соответствующие сигнальные светодиоды и звуковую сигнализацию. Звуковая сигнализация позволяет водителю не отвлекаться, наблюдая за светодиодами при парковке. Принципиальная эл. схема парковочного радара показана на рисунке ниже.



   Схема парктроника состоит из: таймера VD1 на микросхеме NE555 – аналог КР1006ВИ1 с излучающим светодиодом HL1; приёмного фотодиода HL2 с операционным усилителем и детектором; трёх компараторов. Операционный усилитель и компараторы собраны на донной микросхеме типа LM324 – аналог К1401УД2, которая представляет собой линейный светодиодный индикатор с четырьмя операционными усилителями в одном корпусе. Выходная световая сигнализация собрана на светодиодах HL3-5, выходная звуковая сигнализация собрана на таймере VD3 LN555 и звуковом элементе Z1. Для стабилизации питания схемы использован стабилизатор КРЕН и конденсатор С5.

   Работа схемы радара. Таймер VD1 генерирует последовательность прямоугольных импульсов, частота которых определяется цепочкой R1, R2, C1 и равна в данной схеме 120 Гц. Инфракрасный светодиод HL1 постоянно излучает эти импульсы. Инфракрасный луч, попадая на препятствия, отражается от них и попадает в приемный фотодиод HL2. С фотодиода HL2 сигнал поступает на операционный усилитель, собранный на ¼ микросхемы VD2.

   Усиленный сигнал детектируется диодами D2-3 и поступает на компаратор, собранный на трёх оставшихся операционных усилителях микросхемы. Напряжение на входах компараторов прямо пропорционально расстоянию до препятствия. Делитель напряжения, собранный на резисторах R7–R10 определяет порог срабатывания компараторов. Каждый компаратор включает свой светодиод в зависимости от величины напряжения, поступающего с детектора. Через диоды D4–D5 и резисторы R15–R17 сигнал с компараторов поступает на таймер VD3 на микросхеме NE555. К выходу 3 таймера подключен звуковой пьезоэлемент Z1 типа Зп-22. При расстоянии до препятствия 30см загорится первый светодиод и будут слышны редкие звуковые сигналы примерно 1-2 раза в секунду. При расстоянии до препятствия 15 см - загорится второй светодиод и будут слышны более частые 3-4 раза в секунду звуковые сигналы. При расстоянии до препятствия 7 см – загорится третий светодиод и будут слышны частые, более 4-х раз в секунду звуковые сигналы. Приведенные расстояния могут изменяться в зависимости от применённых в схеме типов инфракрасных элементов и свойств отражающей поверхности препятствия.

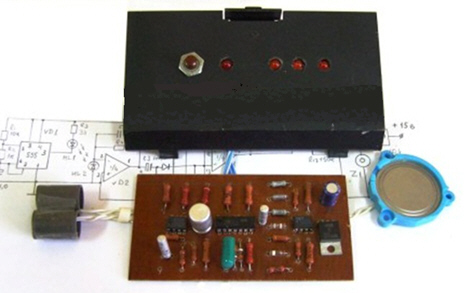

   Конструкция и детали. Схема самодельного парковочного радара собрана на печатной плате. Инфракрасные фото и светодиоды можно применить любые и монтировать в одной паре, но обязательно разделить светонепроницаемой перегородкой или трубкой. Необходимо предусмотреть защиту от солнечной засветки. Устанавливать излучающий и приёмный светодиоды можно впереди или сзади автомобиля. Можно установить сразу несколько пар светодиодов в разных местах автомобиля, но для этого нужно немного доработать схему. Я установил светодиоды в задней фаре. Сигнальные светодиоды можно применить любые с цветом свечения по вашему вкусу.
