Стабилизатор напряжения стоп/габарит своими руками

0.0 Рейтинг
20025 Просмотров

Расскажу сегодня про две схемы режима стоп/габарит. Первая схема, это стабилизатор напряжения для светодиодных модулей стоп/габарит. Принцип действия стабилизатора таков, при включении габаритов модули светятся в пол накала, а при нажатии на педаль тормоза этот же модуль загорается в полную яркость.

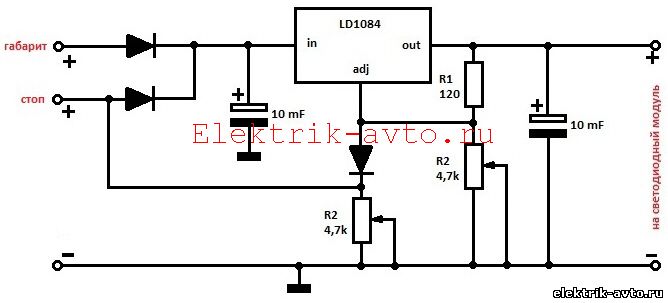

Схема:

для того что бы настроить стабилизатор напряжения, нужно сначала включить тормоз и с помощью резистора R1 подобрать яркость для режима стоп. Затем включить только габариты, и с помощью резистора R2 снизить яркость до нужной.
таким образом можно регулировать яркость постоянно, пока не добъешься нужных результатов.

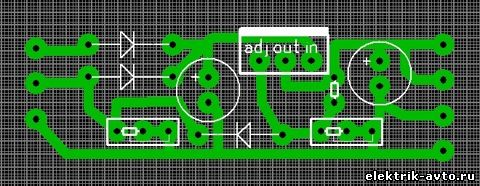

Вот так выглядит печатная плата:

Сам файл печатки в формате *.lay можно скачать здесь

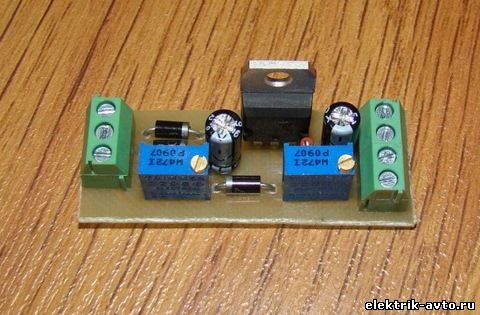

Так выглядит сам стабилизатор в сборе:

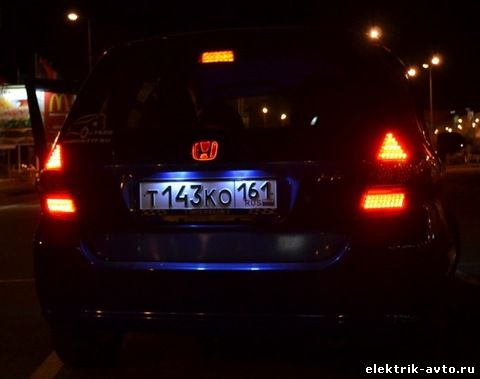

Вот пример свечения модулей по принципу этого стабилизатора напряжения:

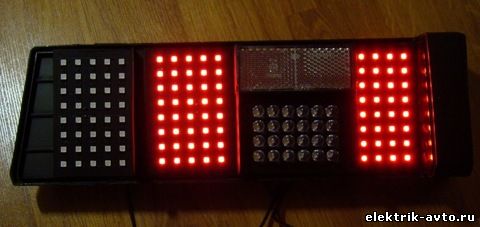

Габарит

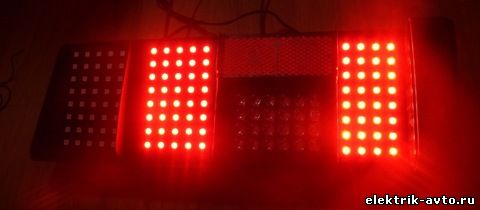

Стоп

Вторая схема.

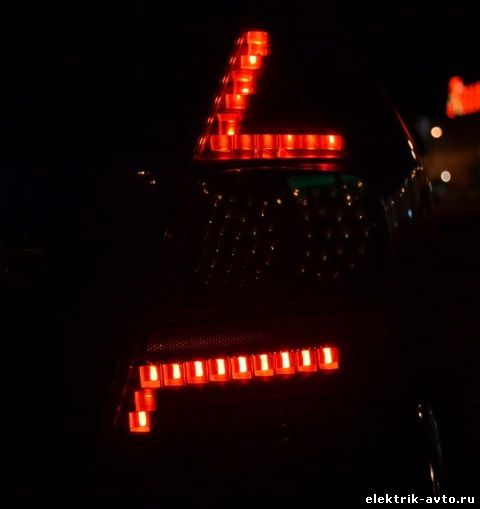

Принцип действия стабилизорота таков, при включении габаритов загорается часть модуля т.е. какой нибудь рисунок на модуле и светится в пол накала, при нажатии на педель тормоза загорается весь модуль в полную яркость в том числе и рисунок на модуле.

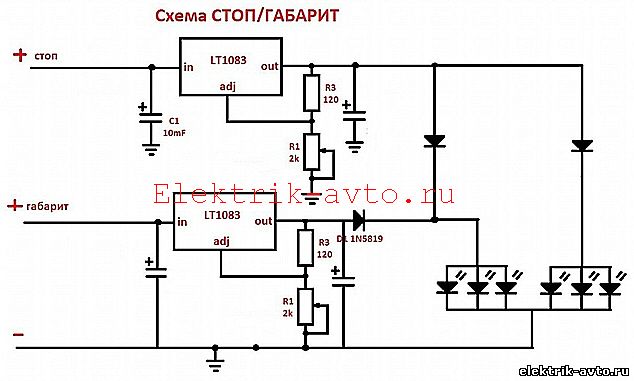

Схема:

Тут принцип настройки стабилизатора точно такой же как и в предыдущей схеме. отдельно настраивается яркость режима стоп, а затем настраиваем режим габарит.
таким образом можно регулировать яркость постоянно, пока не добъешься нужных результатов.

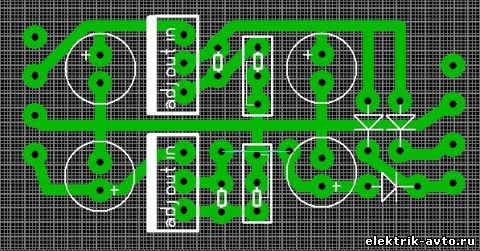

Вот так выглядит печатная плата:
