Зарядное устройство своими руками - схема

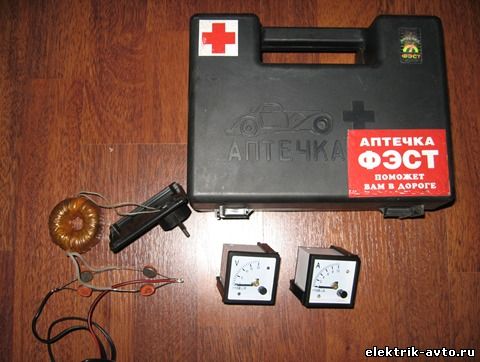

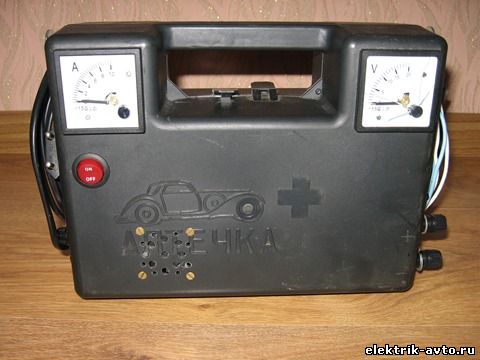

Однажды узнал, что даже бытовым блоком питания от старого магнитофона можно заряжать авто аккумулятор — просто это будет занимать больше времени. Как раз был на примете ненужный блок питания на 9 вольт. Далее нашел схему правильного зарядного устройства, купил комплектующие (они указаны на схеме-вольтметр, амперметр шунтированный и прочее), вместо лампочки использовал красный светодиод на 14вольт, также добавил маленький кулер на 12 вольт, для охлаждения трансформатора летом. Также очень рекомендуется установить конденсатор на выходе на 1000МкФ 24В (обязательно соблюдайте полярность подключения конденсатора иначе он взорвется через 5 секунд-проверено-), чтобы можно было использовать зарядник как обычный блок питания, кстати, выходное напряжение при этом увеличивается с 14 до 18 вольт (для его регулировки в дальнейшем добавится резистор). Нашел корпус от старой аптечки и все это встроил (трансформатор закрепил к корпусу через металлический профиль для отвода тепла). Вобщем ничего сложного при наличии времени и желания. В деньгах вылилось порядка 500руб. (трансформатор не покупал) Получаем блок-питания/зарядное устройство с малым током 1,5А и напряжением в процессе заряда 14-15 вольт (на холостом до 18 вольт). Через 12 часов работы аккумулятор 60Ач реально бульбулирует. Если тока не достаточно и хочется сократить время зарядки, то просто используется более мощный трансформатор (например как на схеме указан ТС180-2). Вот как-то так.

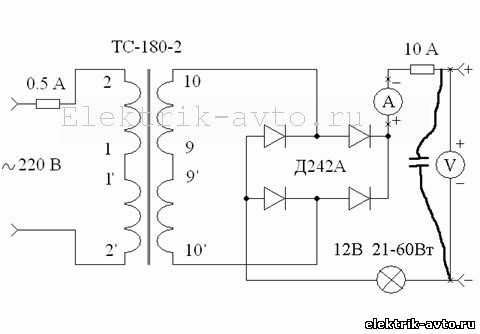

Зарядник для автомобильного аккумулятора своими руками - схема:
