Автомобиль ЗАЗ 1102 «Таврия» укомплектован достаточно надежной системой зажигания, однако и она подвластна времени и естественному износу. Как бы то ни было, наличие у владельцев данной марки авто определенных знаний о конструкции системы зажигания и наиболее оптимальных путях ее диагностики, позволит в значительной степени сократить время и затраты на устранение появившейся неисправности.
Первичная проверка

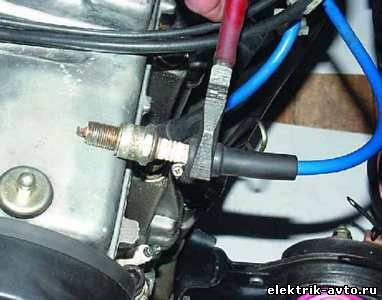

При задействованном ручном тормозе, нейтральной передаче и включенном зажигании поочередно снимаются свечные наконечники и, прокручивая двигатель стартером, у каждого наконечника контролируется наличие искры (при этом используется заведомо исправная свеча, замкнутая корпусом на массу). Если искра наличествует на каждом наконечнике, то имеет смысл проверить ее качество, для чего вместо свечи в наконечник необходимо вставить жало отвертки приблизив ее к «массе» на расстояние 10-15 мм (следует быть осторожным, так как при большем расстоянии появляется риск вывести из строя катушку или коммутатор). Если претензий к качеству искры не имеется, то двигатель выключается, и выполняется поиск неисправностей в системе питания топливом, а также проверяются метки ГРМ и контролируется положение бегунка на контакте 1-го цилиндра (напоминаем, что двигателей МеМЗ данным контактом является контакт, ближе всего расположенный к датчику Холла, а первый цилиндр, как таковой, находиться от распределителя, дальше всего). После того как двигатель остыл, все свечи выкручивается, осматриваются и при наличии повреждений – меняются с выставкой зазоров.
На одном из наконечнике искра отсутствует
В такой ситуации следует заменить свечной провод и сам наконечник, после чего вновь провести проверку. Если искра появилась, то неисправен один из этих элементов, если нет, то причина кроется в крышке трамблера.
Искры нет на всех наконечниках

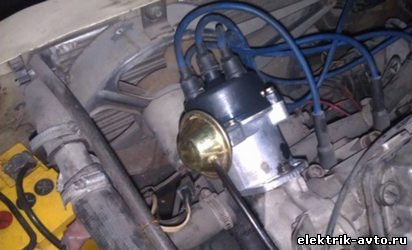

Подключаем к центральному проводу катушки свечу, в исправности которой нет сомнений, и кладем ее на поверхность с устойчивой «массой». Снимаем с датчика Холла разъем и в этом разъеме периодически замыкаем на массу центральный контакт. При наличии на катушке надежной искры проверяем движение бегунка при снятой крышке трамблера и проворачивании двигателя стартером. Если бегунок вращается нормально, то вновь подсоединяем разъем к датчику Холла и вращая стартером коленвал, проверяем наличие искры на катушке. Если искра в наличии – это означает, что датчик Холла, катушка и коммутатор работают нормально и проблема устраняется заменой бегунка или крышки трамблера. При отсутствии искры на катушке, визуально проверяется перемещение внутри трамблера шторки с вырезами в ходе вращения двигателя стартером (шторка не вращается – трамблер рекомендуется поменять в сборе, вращается – замене подлежит датчик Холла).

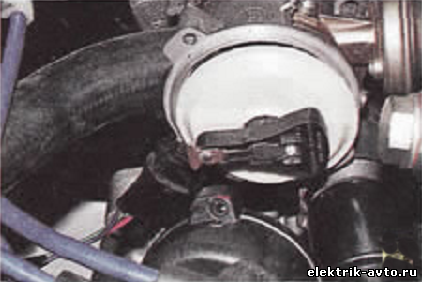

В случае, когда бегунок остается неподвижным, в первую очередь проверяется проворачивание приводного вала – его свободный ход означает, что бегунок не цепляет за шлицы вала, что устраняется заменой бегунка. Опять же, если вал не проворачивается – необходимо проверить состояние ремня ГРМ и крутится ли, вообще, шкив распредвала при работе стартера. При хорошем состоянии ремня и нормальном вращении шкива, проблема, скорее всего, заключается в отсутствии зацепления распределительного вала и вала трамблера (выработался штифт повадка, разрушился вал трамблера или трамблер установлен слишком высоко).

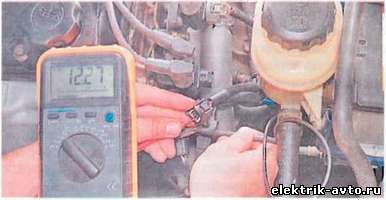

Если указанные действия не привели к появлению искры, то далее отсоединяется разъем от коммутатора и при помощи внешнего провода проверяется наличии искры при принудительном замыкании первого вывода (в бортовой части разъема) на корпус. Появление искры говорит о нарушении контакта между датчиком Холла (меняем силовой провод) или выходе из строя самого коммутатора. Если искра не появилась и на этот раз, то пробуем замкнуть на корпус клемму «К» катушки – искра в наличии, значит, имеется обрыв в шнуре коммутатора или нарушен контакт в его разъеме. Искры нет – пробуем поменять высоковольтный провод катушки. В любом случае проверяем наличие 12В непосредственно на самой катушке.
При отсутствии данного напряжения выполняем проверку цепей, начиная от реле зажигания, укрепленного под торпедой. Вполне понятно, что при нормальном напряжении питания следует «подкинуть» исправную катушку.
