Ставим. Датчик управления светом.

Датчик света,в данном случаи на волгу...Но этот датчик можно поставить совершенно на любую машину.

Да. как не странно это звучит, но в волге есть и такой девайс.  Куплен он в Московской фирме АС-сервис asrc.ru Это один из продуктов комфорт тюнинга этой фирмы. Кстати не во имя рекламы будет сказано, но когда у меня замкнула цепь габаритов и этот датчик вышел из строя, ребята без оговорок прислали новый датчик света за свой счёт, и даже отказались забирать поломанный назад… ну я не об этом.

Девай выглядит вот так:

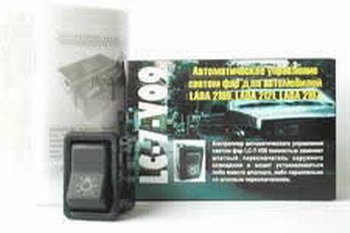

контроллер управления наружным освещением

Подробнее про его функции можно почитать тут      asrc.ru/light-c-10.htm

Инструкция тут      http://asrc.ru/docs/LC-7-404-10.pdf

Представляет он из себя простую кнопку от ВАЗ 2109. Которая изумительно вписывается в салон 3110. Внутри этой кнопки сложная микросхема с датчиком света и датчиком ультрафиолетового излучения.

Для его установки мне потребовалось удалить Центральный переключатель света и все провода переподключить на этот контроллер света фар. Для этого достаточно лишь купить соответствующую колодку от ВАЗ 2109, кучу проводов и клемм.

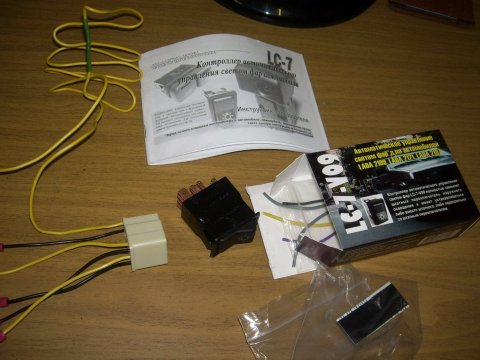

комплектация

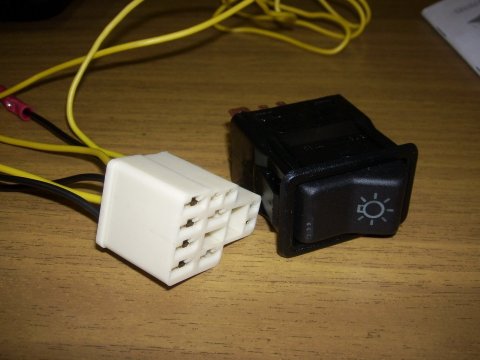

колодочка

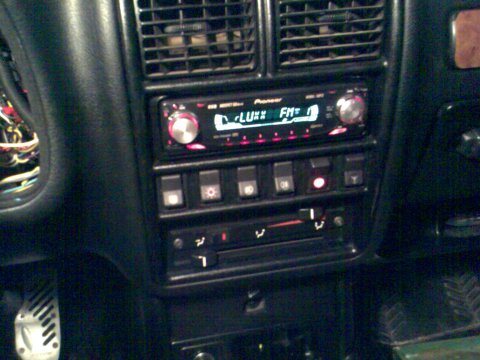

установлен, второй слева

Особых проблем в установки нет. Проблема оказалась только одна.

контроллер имеет функцию включения фар по движению, но эта функция почему то не заработала при подключении контроллера напрямую к датчику скорости авто, как того советовала инструкция. Поэтому по совету одноклубника с аллгаза у которого тоже стоит такой же датчик света, был собран эмитентный повторитель, вот по такой схеме

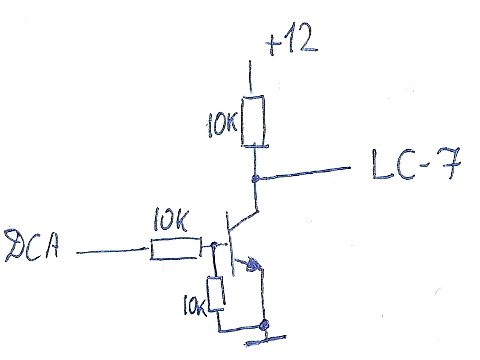

эмитентный повторитель

собран он на транзисторе 2N2222 или его аналоги. Вот инструкция к этому транзистору

 http://www.eng.yale.edu/ee-labs/morse/compo/datasheets/2N2222.pdf

А вот распиновка по ногам транзистора:
1) BASE это провод от ДСА
2) EMITTER — ЭТО МАССА
3) COLLECTOR — это +12 и провод на датчик света

После Установки эмитентного повторителя заработали дополнительные функции этого контроллера в виде:

1. Автоматического включения света на трассе при достижении 100 км\ч
2. Влючении света при трогании сместа если фары были выключены.
3. включение ближнего при ускорении бытрее чем 5 м\с
4. автоматич. выключение света если авто не движется больше 3 минут. и т.д
